PROTO 2000　CB&Q　F7A/B/C #169　DCC化記録
入庫整備・DCC化

2020/6/10　完成しました

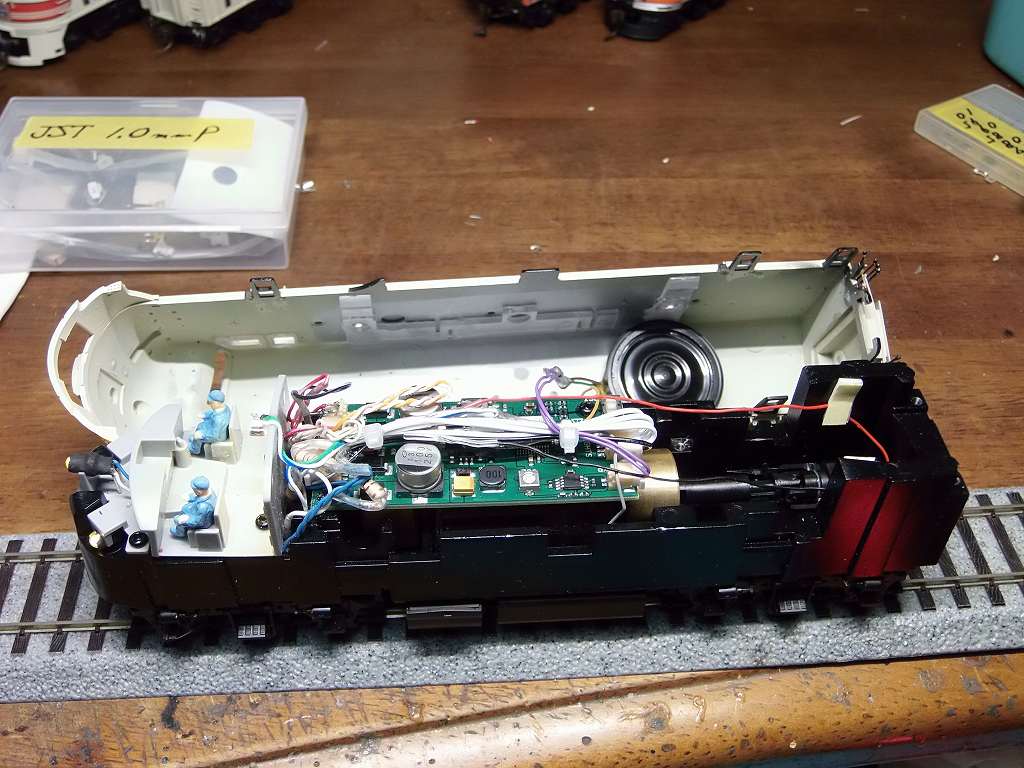

#169C 配線が大変でした　⇒　P=1.0mm のソケットなんか作る物ではありません
ピンの接触が悪いのです



CV値を探りながら、やっとまともに設定が出来ました
TSU-1000 と、DSD の間位の年代のDECODER かな　⇒　マニュアルがWEB上に無いのだ
入力のTRK線のソケットピンが接触悪く、結局、直付けで、半田付け配線に変更しました

スピーカーは、QSI の 8Ω 0.5W に、エンクロージャーを着けました

TSU-WW56E　設定CV値

CB&Q F7C	#169	逆転	SOUNDTRAXX/WALTHERS F7用		SOUNDTRAXX TSU-WW56E		QSI Φ25 8Ω 0.5W
ファンクションキー	CV番号		デコーダの電線色　( P5 = COM +3.26V )
			白	黄	緑	紫	茶
電線ごとの数値			P1 (黒)	HL	P3	P2 or P4	16
ライト			Rヘッドライト	Fヘッドライト	FX5	FX6
			1	2	16	32
			Fヘッドライト	Fマーズライト	CABIN LIGHT	ナンバーボード
F0 前進	CV33	35	● CV49=1	●CV50=2		●CV52=1
F0 後進	CV34	48			●CV51=1	●CV52=1
F1	CV35	8
F2	CV36	4
F3	CV37	16
F4	CV38	8
F5	CV39	2			●CV51=1
F6	CV40	4				●CV52=1
F7	CV41
	CV2	0
	CV3	10
	CV4	6
	CV17	192
	CV18	169
	CV25	7
	CV29	39
	CV49	1
	CV50	2
Airhorn select	CV115	1
Master Volume	CV128	255
Airhorn Volume	CV129	255
Bell Ring Rate	CV114	?
Bell Volume	CV130	80
Prime Movers	CV116	?
Prime Movers Volume	CV131	?
Brake Squeal	CV139	?
Brake Release	CV140	?
AOUT BELL ON	CV193	10
AOUT BELL OFF	CV194	25
Auto-Brake Squeal	CV198	12

完成しました　折をみて、YOU TUBE に UP します

--------------------------------------------------------------

入化記録

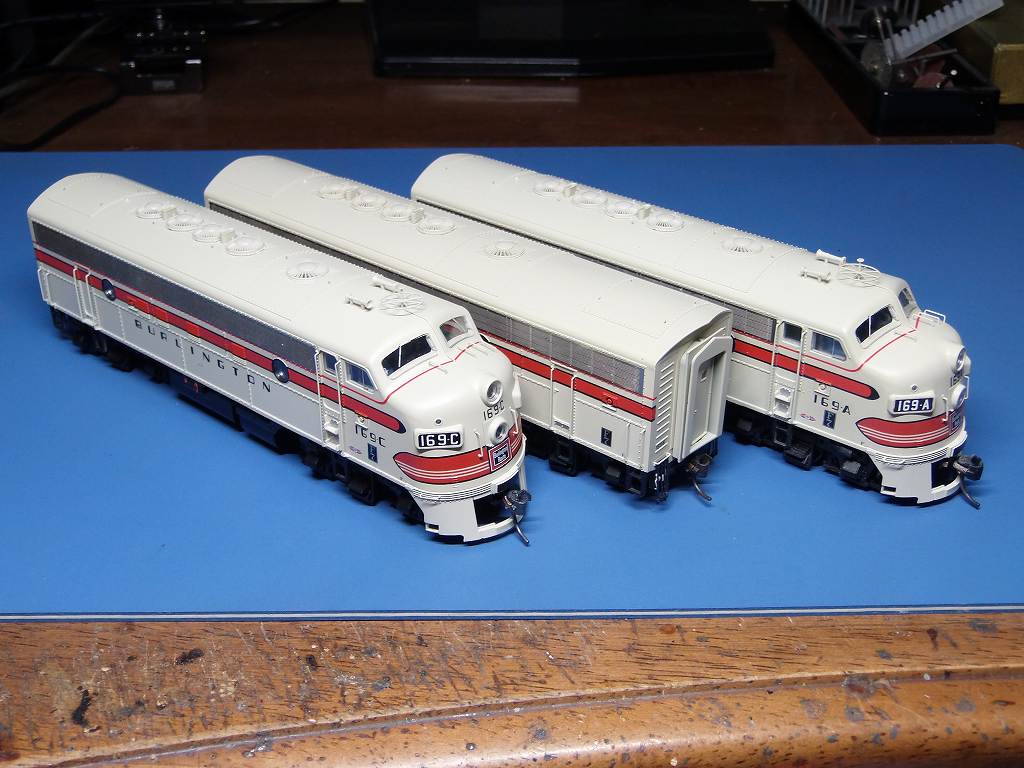

2020/5/26　CB&Q F7A #169C が入手出来たので、、

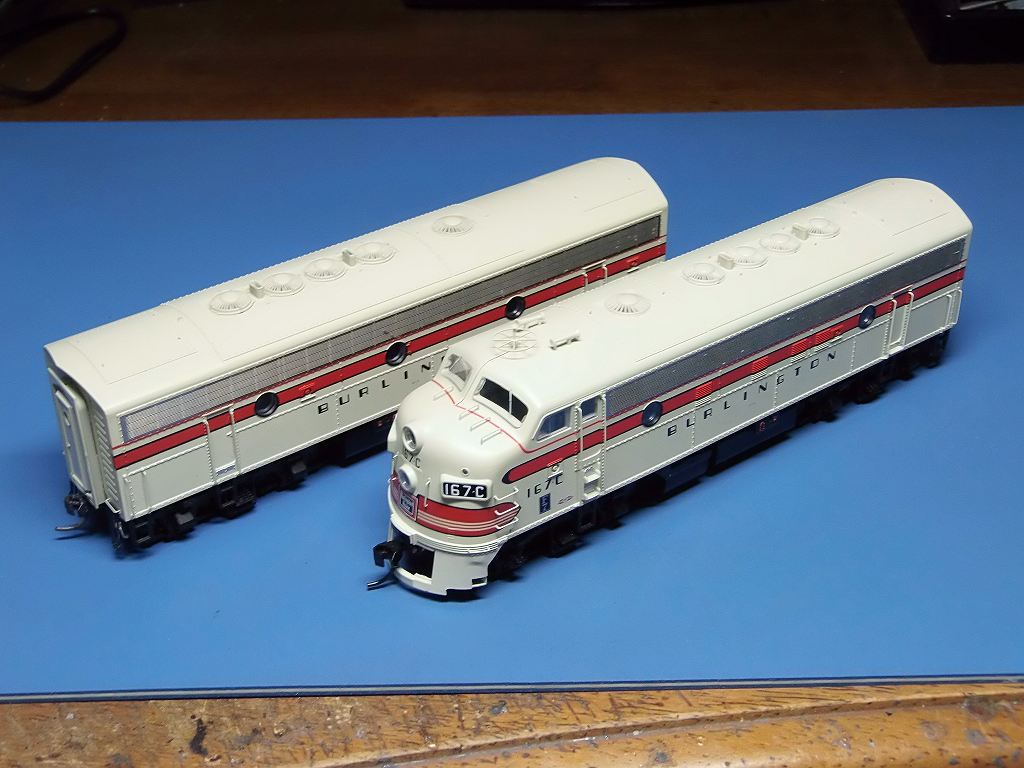

在庫していた、CB&Q F7B #167B と、F7A #167C の相手が出来ました
来月、米国から、F7A #169C が入国します　⇒　#169 のA/B/C 編成を製作します

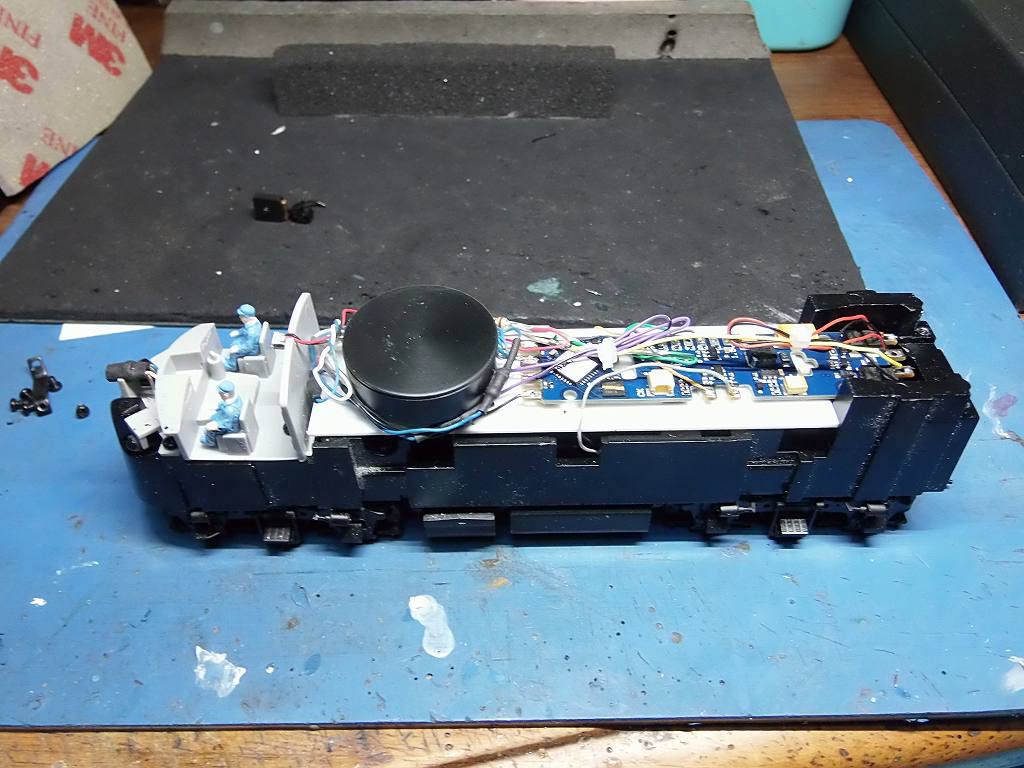

SOUNDTRAXX ECONAMI PNP を搭載しました

ヘッドライト、マーズライト、ナンバーボードLED 点灯
ECONAMI のCV調整は面倒だったヨ　⇒　ライティングが他社と違うのだ

#169Cが到着したら、ナンバーの変更をします

2020/6/7 　新古品の#169Cが届きました



まだ、カプラーも装着していません　試走、静かでスムーズです　⇒　OK牧場



#169B には、DH142P を搭載しました

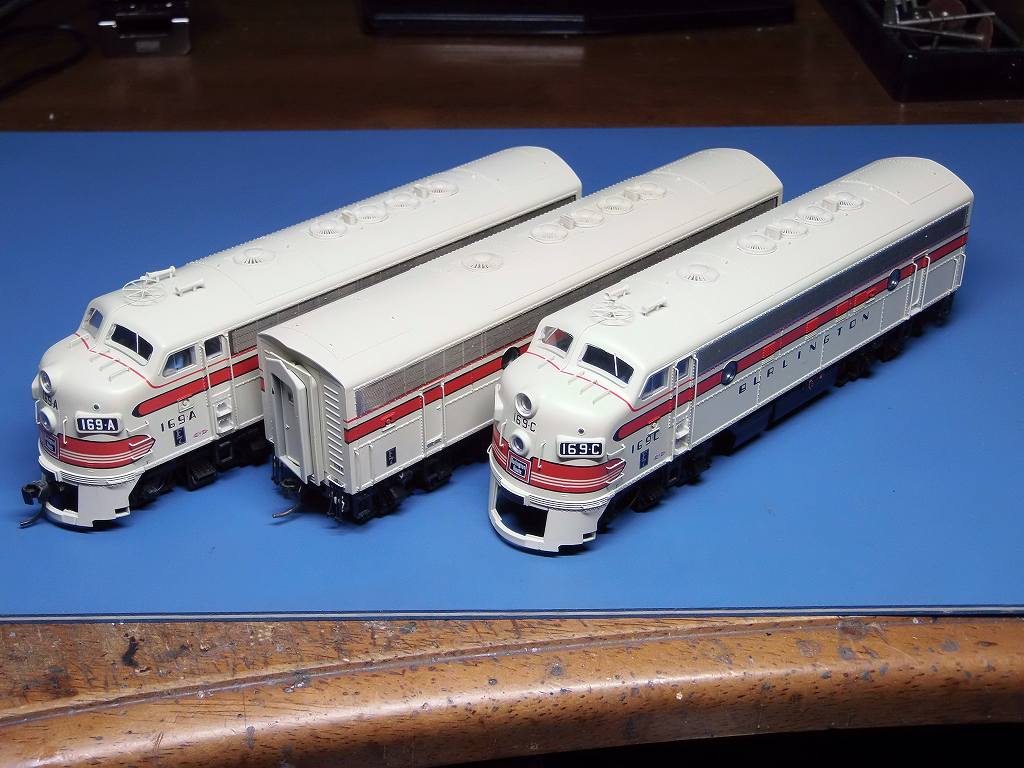

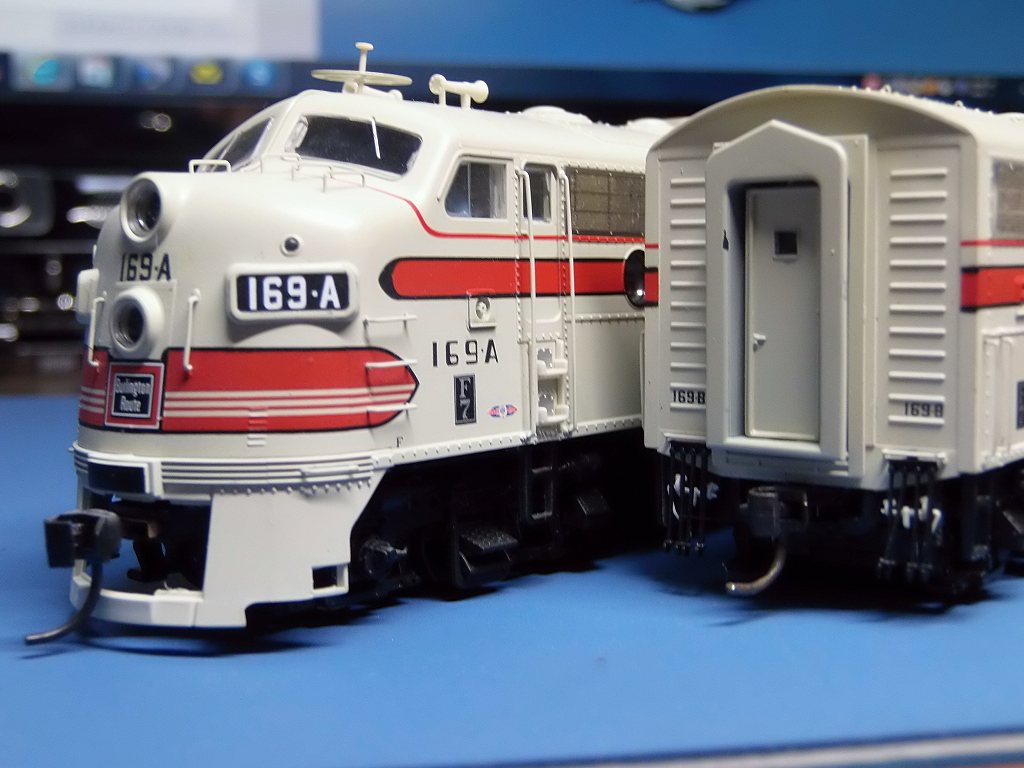

#167C ⇒　#169A　に、#167B ⇒　#169B に変更、デカールを製作し貼りました

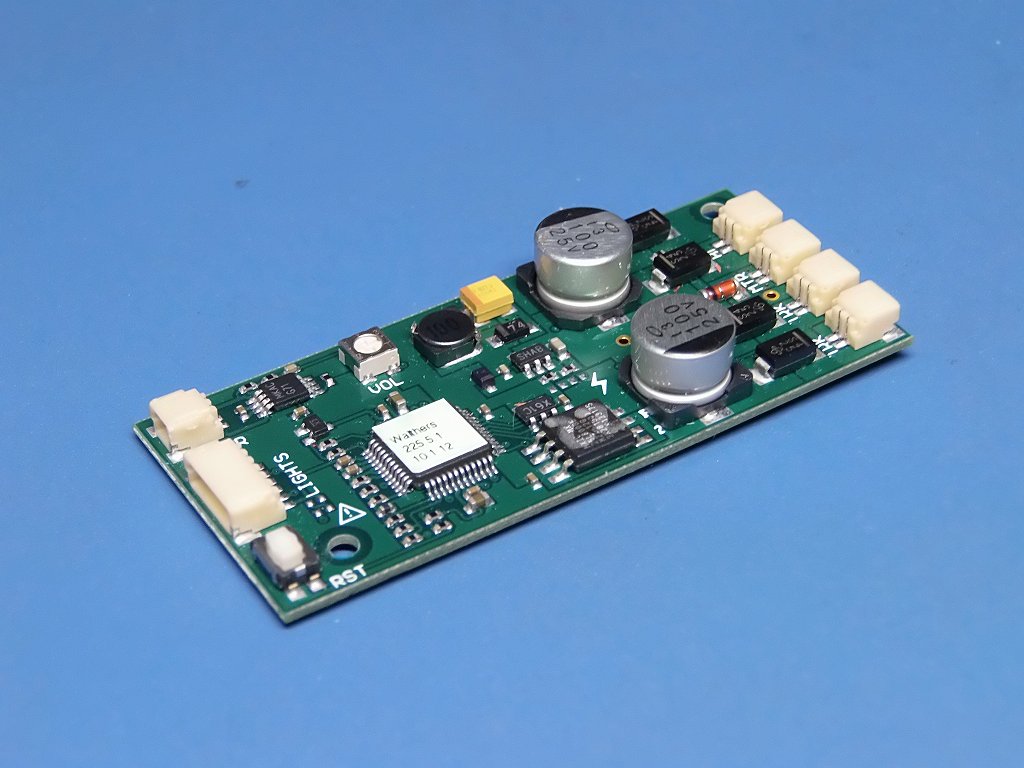

#169Cに搭載をしようと思っている、在庫のWALTHERS F7用デコーダーですが、
何と、コネクター1.0mm P なのです　⇒　部品在庫が有りません
取り寄せ中です

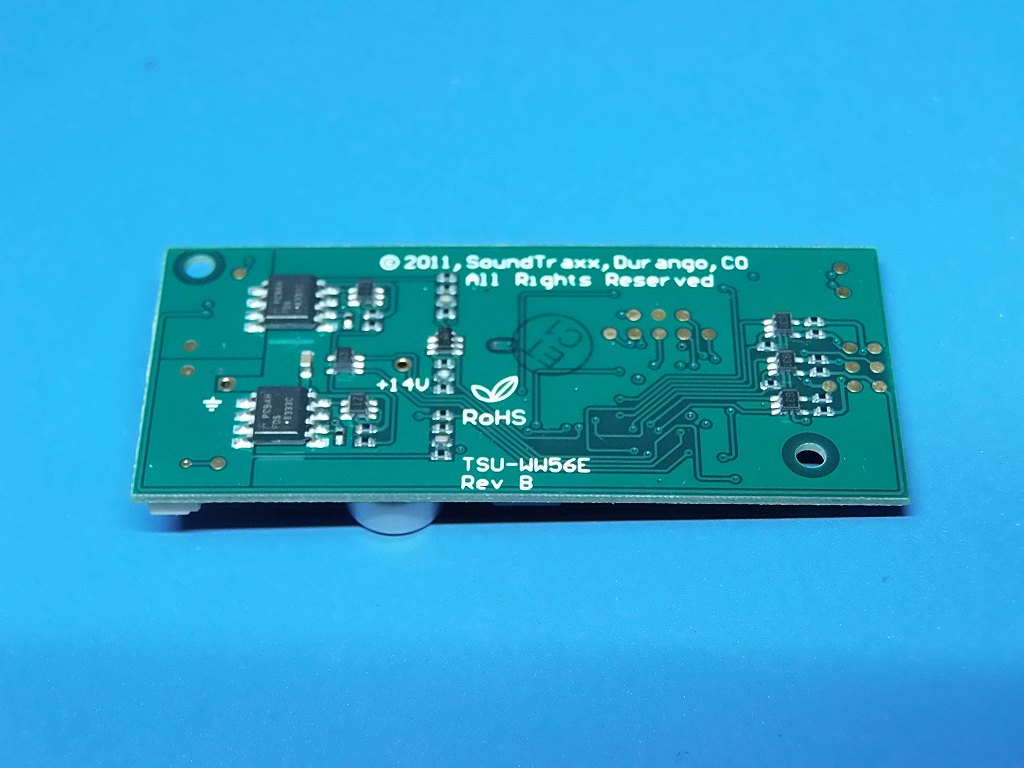

部番がTSU-WW56E とありますが、SOUNDTRAXXのマニュアルがありません
手探りでCV値の設定をして見ないと判りません

部品が届いたら、#169CのDCC化に掛かります
