ALCO/KMT　PRR Baldwin BP-20 A/B　レストア記録
レストア全塗装・DCC化　PRR DR 6-4-20

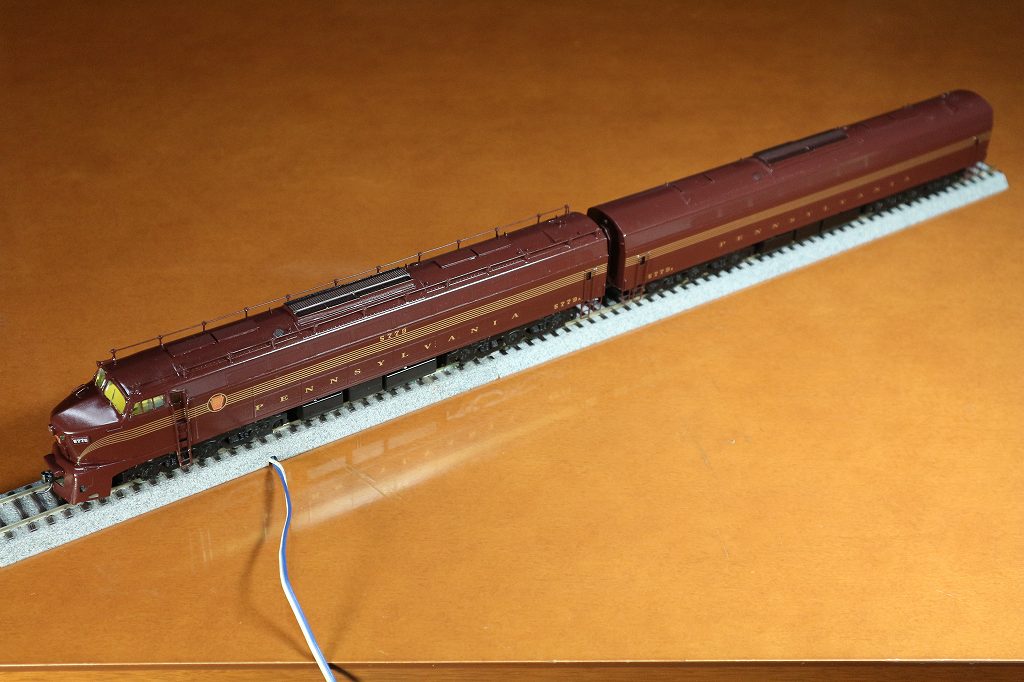

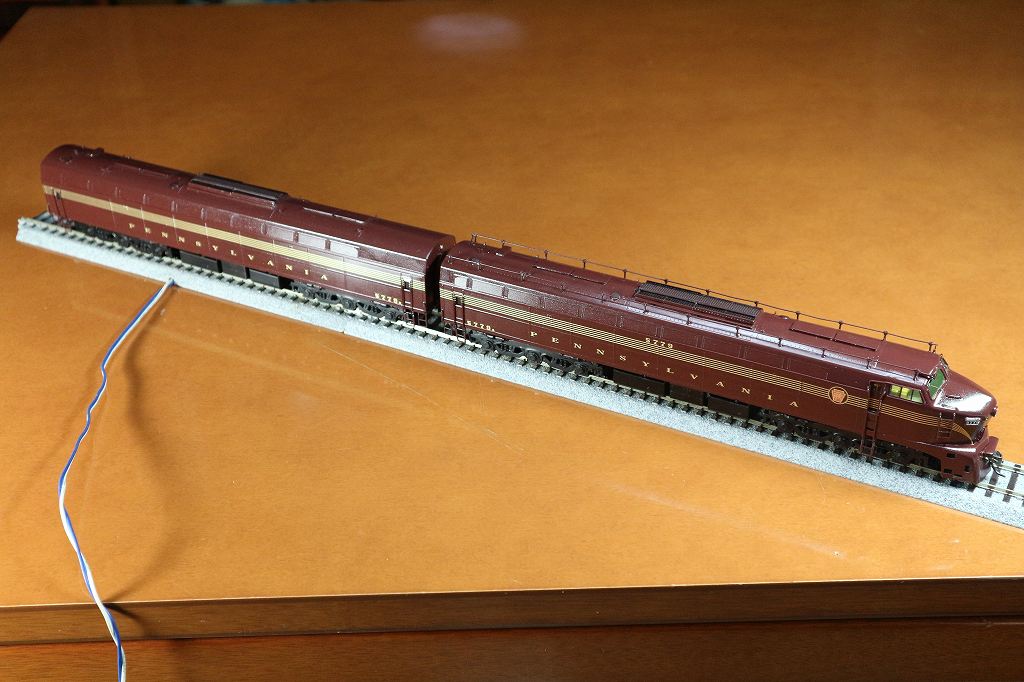

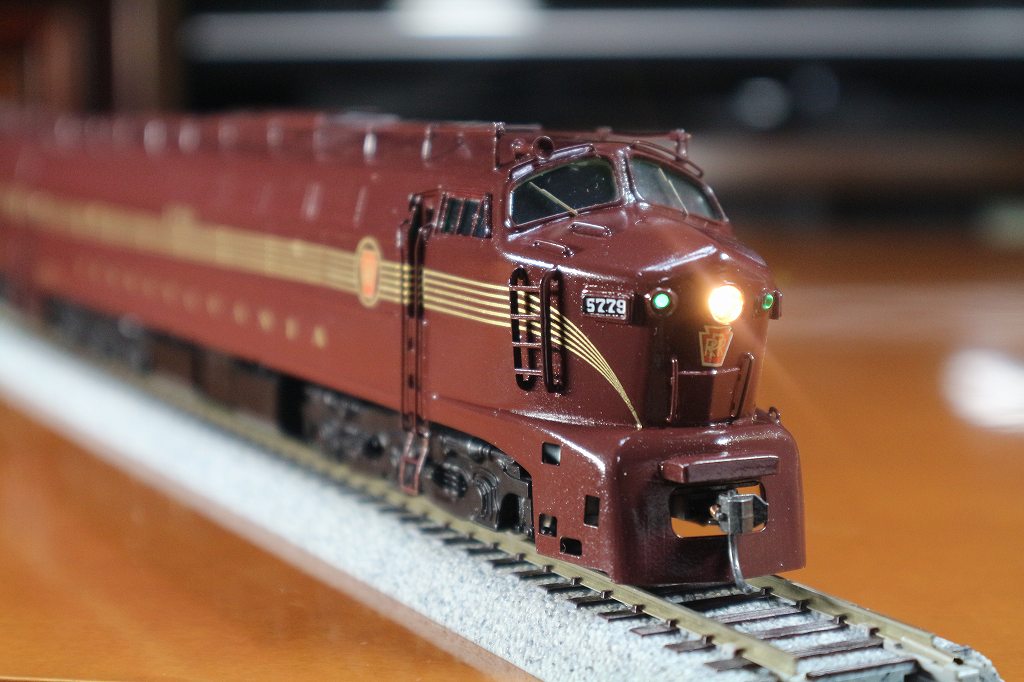

2021/8/13　完成しました

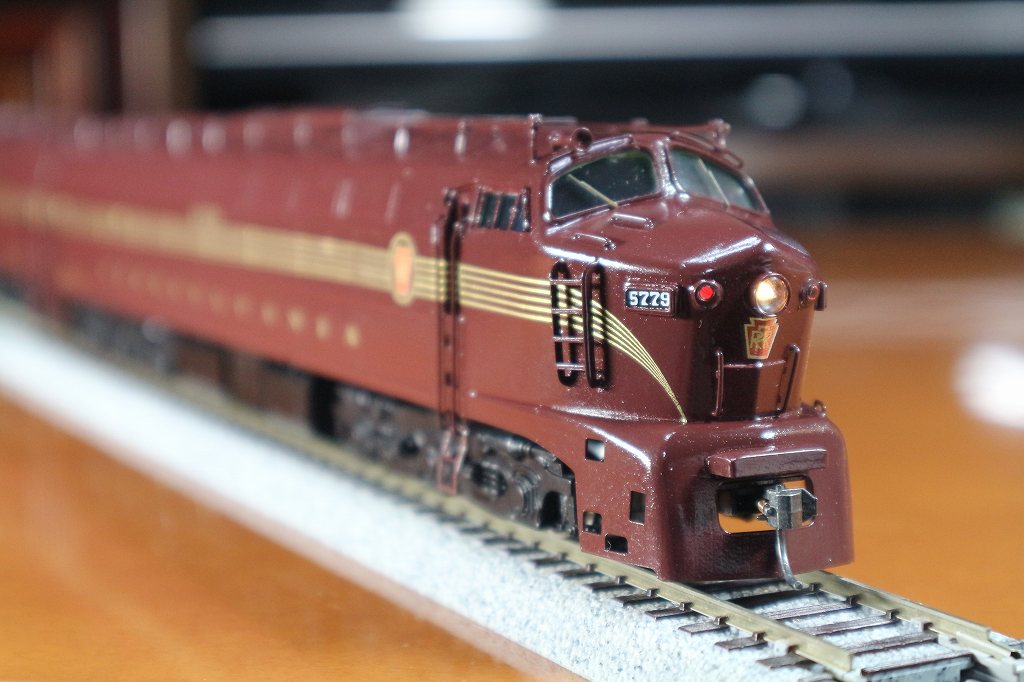

前進時、ヘッドライト、マーカーライト緑点灯
停止時、室内灯点灯



後進時、ヘッドライトディマー、マーカーライト赤点灯

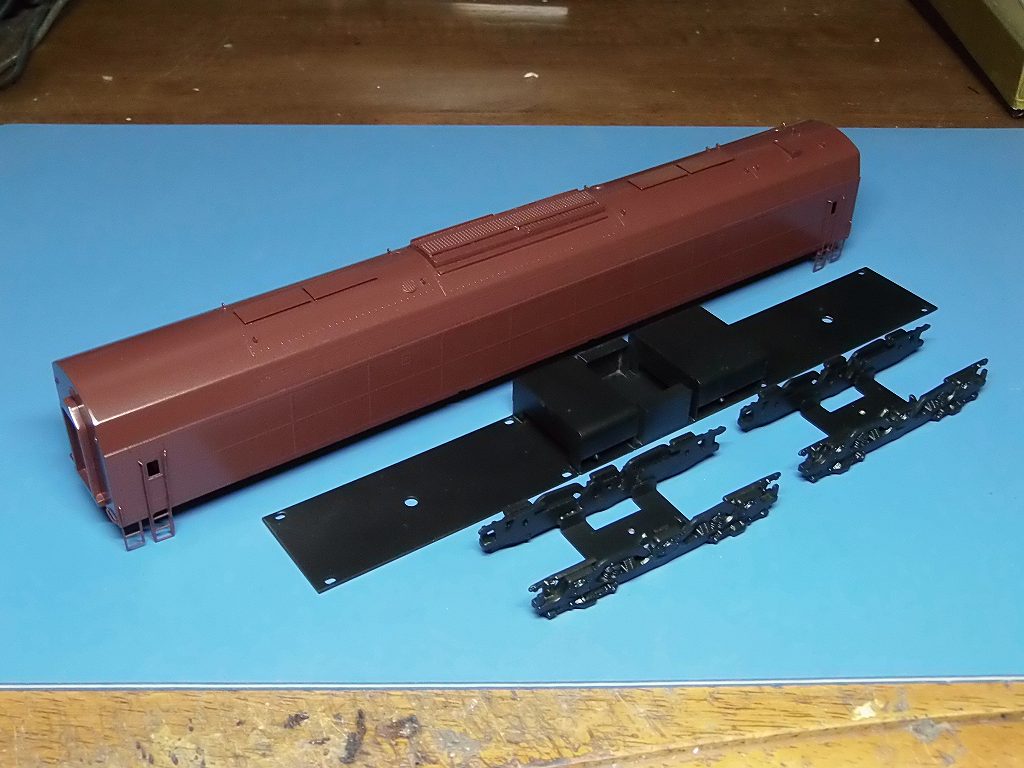

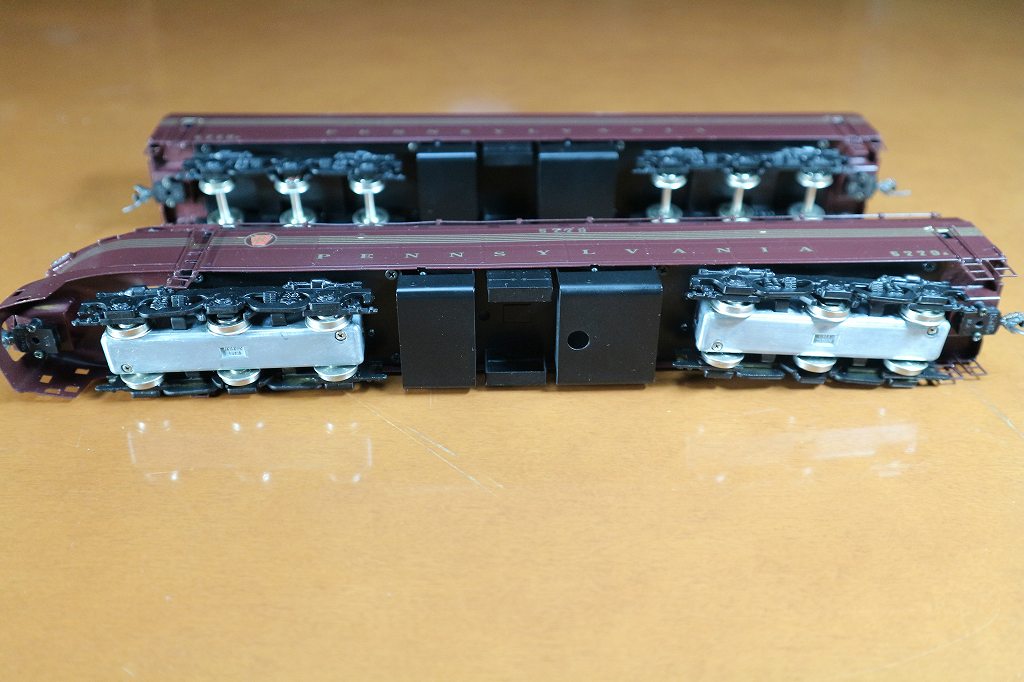

錘を製作し取り付けました

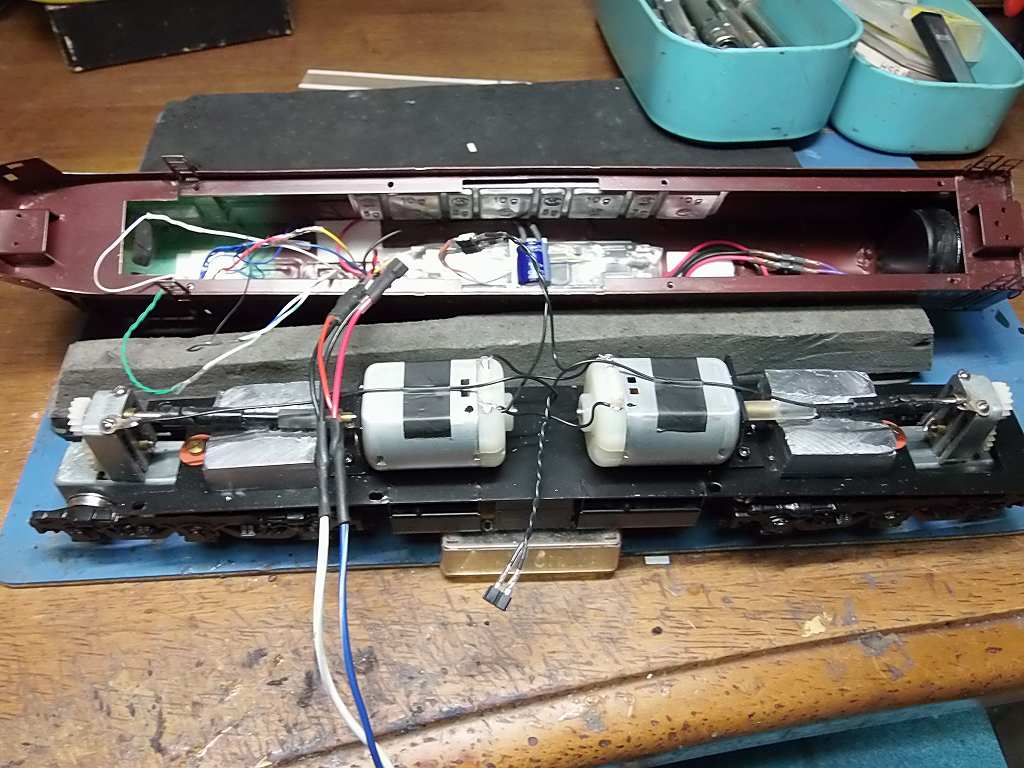

配線を済まし、火入れ式です

以下、参考CV設定

PRR BP-20A/B	#5779	QSI Quantum-Revolution-A			DHB27-8 Φ27 8Ω 2W		FC-280SA x 2
			デコーダの電線色
ファンクションキー	CV番号		白	黄	緑	紫	白緑	白青
			L1	L2	L3	L4	L5	L6
電線ごとの数値	:既成配線		F-HEAD-L.	R-HEAD-L.	F-DITCH-L.	F-DITCH-L.	MARS-L	F-CAB-L
ライト	実施配線		F-HEAD-L.	F-MKR-L赤			F-MKR-L緑	F-CAB-L
Multiple Lights #1		F 0	●	●			●	●
CREW TALK		F12

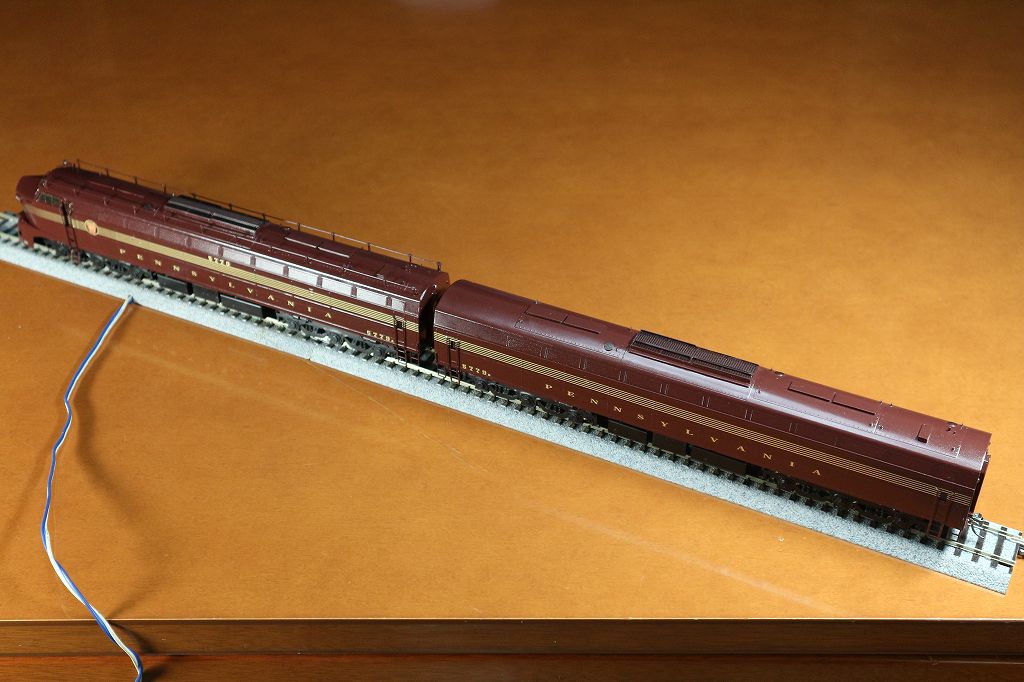

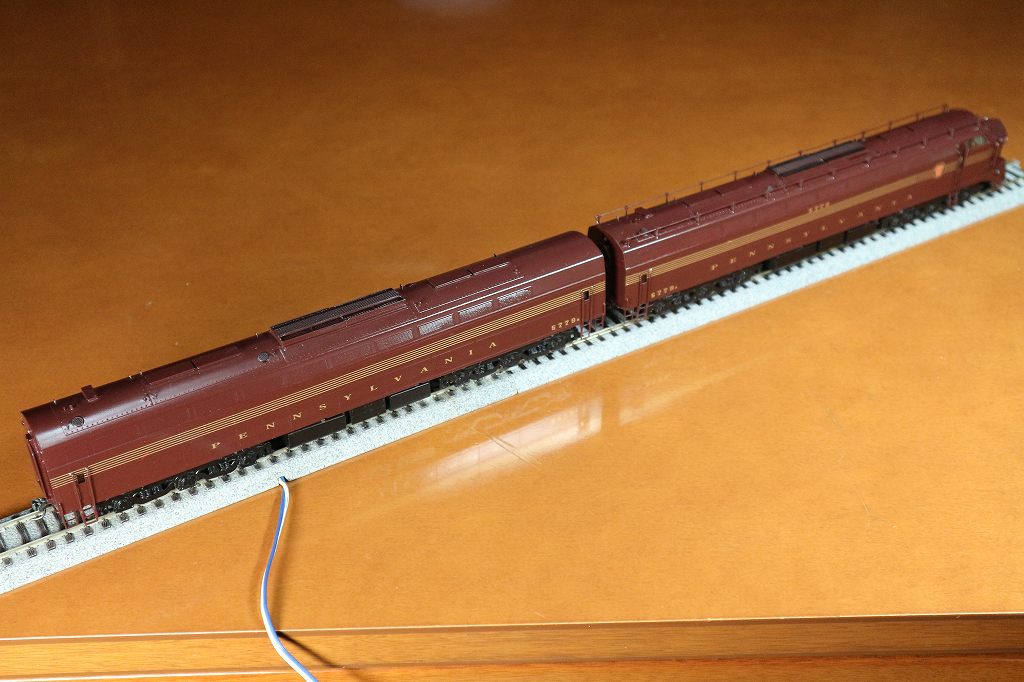

完成です

--------------------------------------------------------------

レストア・DCC化記録

2020/10/31　米国より帰国

ボロですが元箱在り

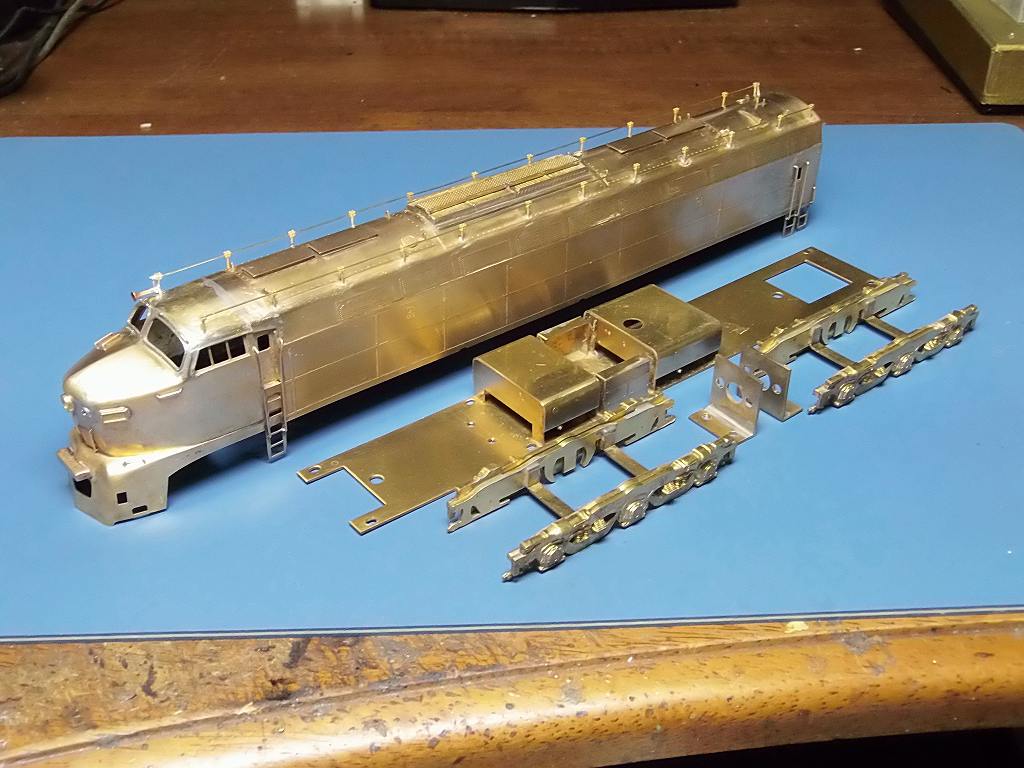

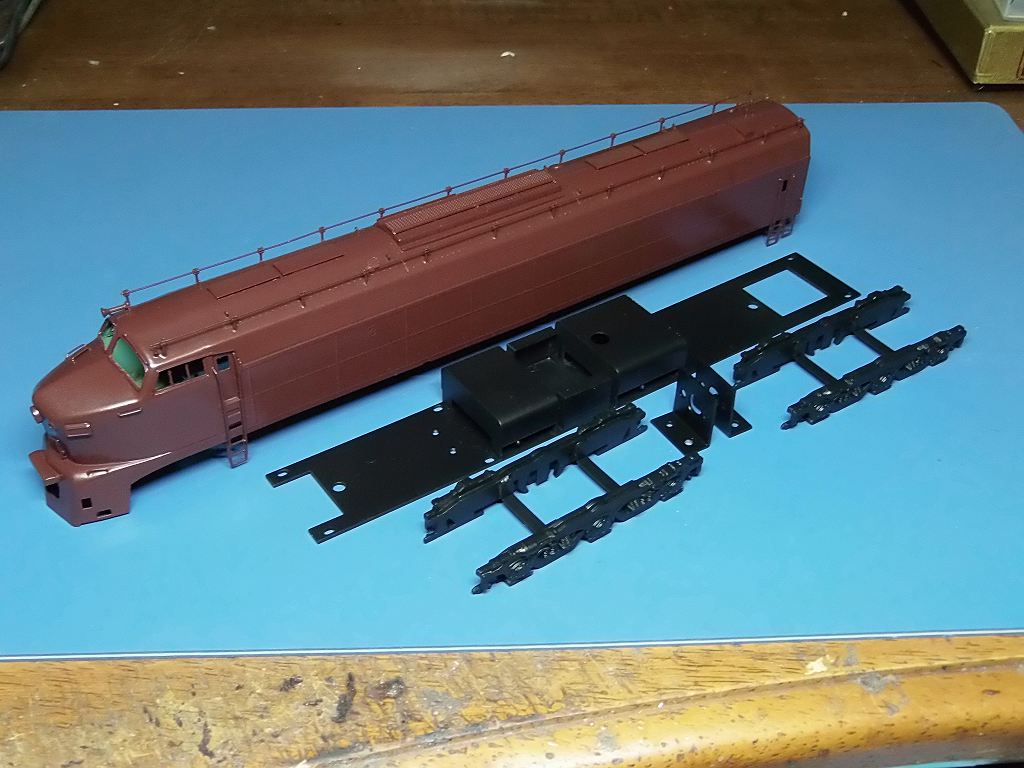

2020/11/14　分解整備が出来ました



アンテナを手配しています　⇒　PRRに仕上げようと思っています



保護塗装が剥がれかけています
レストアに当たってはジョイント・モーターを交換します
暇を見て、製作を開始します

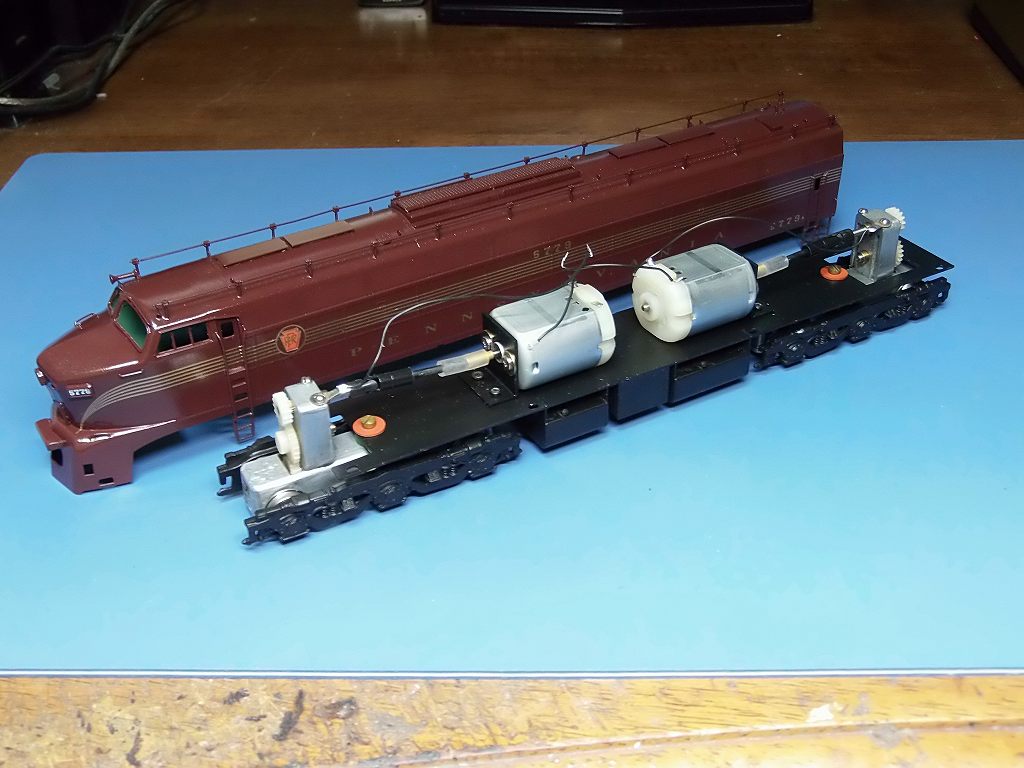

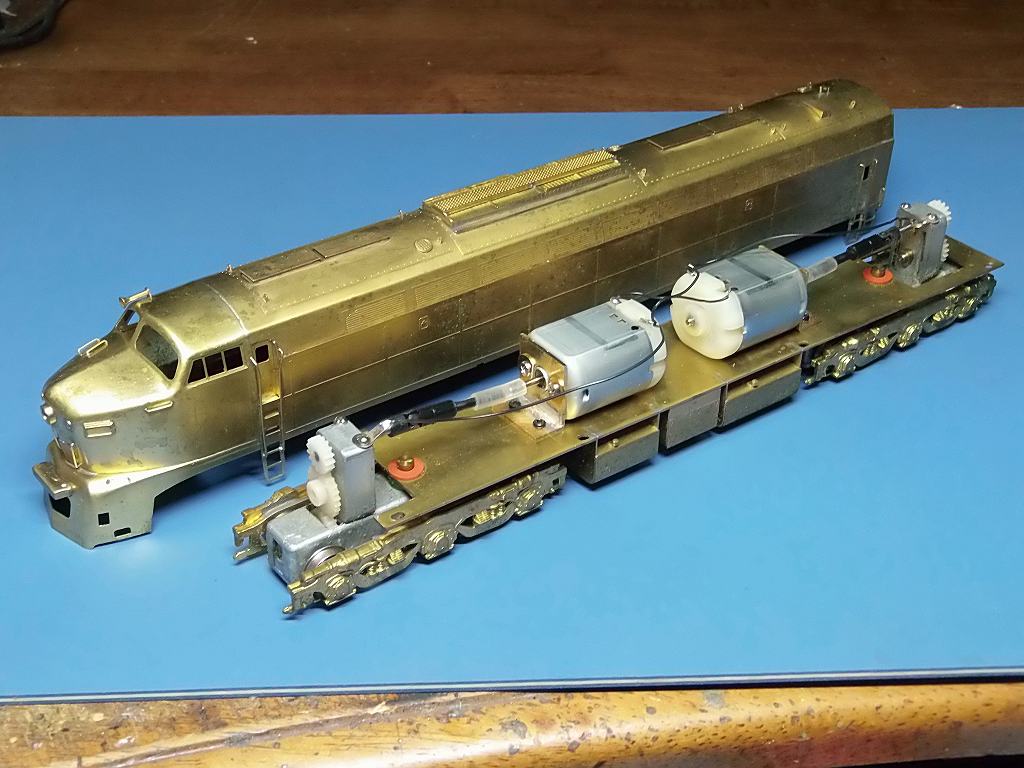

2021/8/4　モーターを換装しました

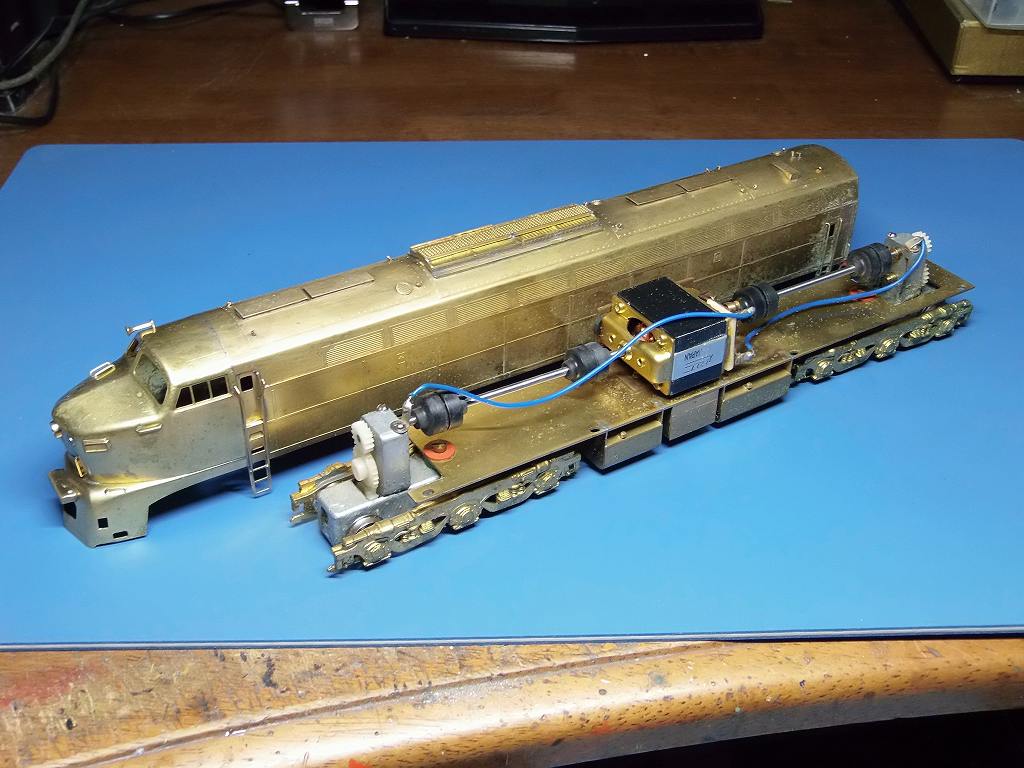

ジョイント、モーターを換装しました　⇒　モーターホルダーは自作
モーターは、MABUCHI　FC-280SA x 2台と、しました
PRR #5771 に、加工するつもりです

明日は、ディティールを追加し、DCC化の為の、加工をします

2021/8/6　ディティールUPが出来ました

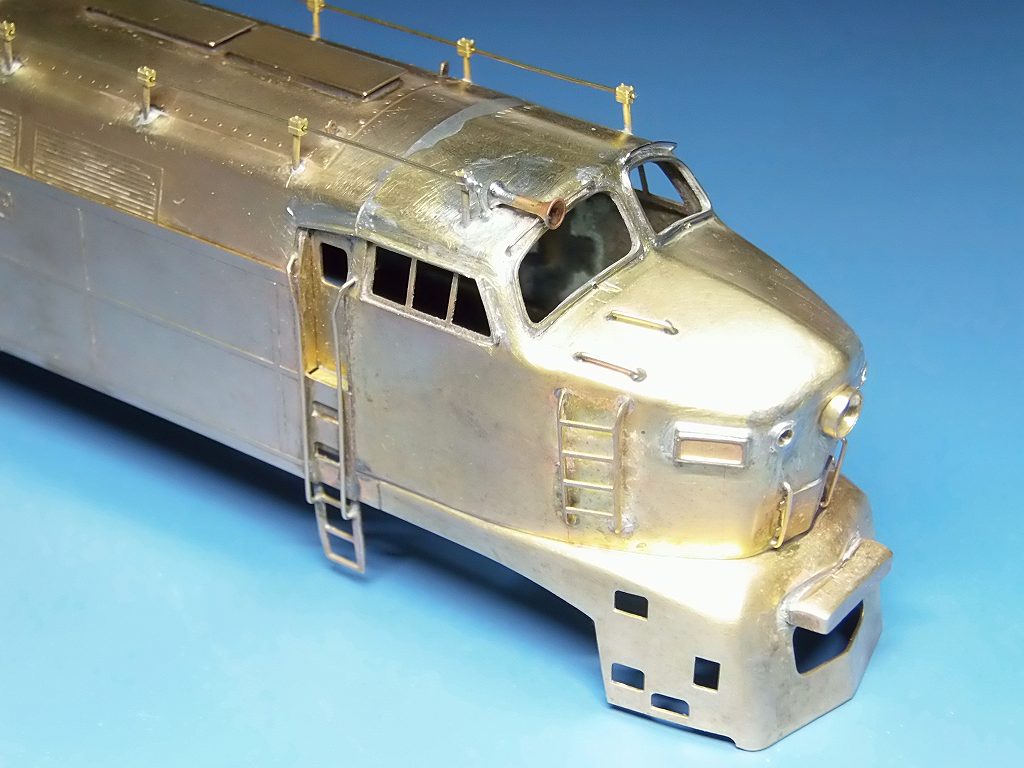

アンテナを装着、Hゴムを自作装着、窓上手すり装着、水切りを装着

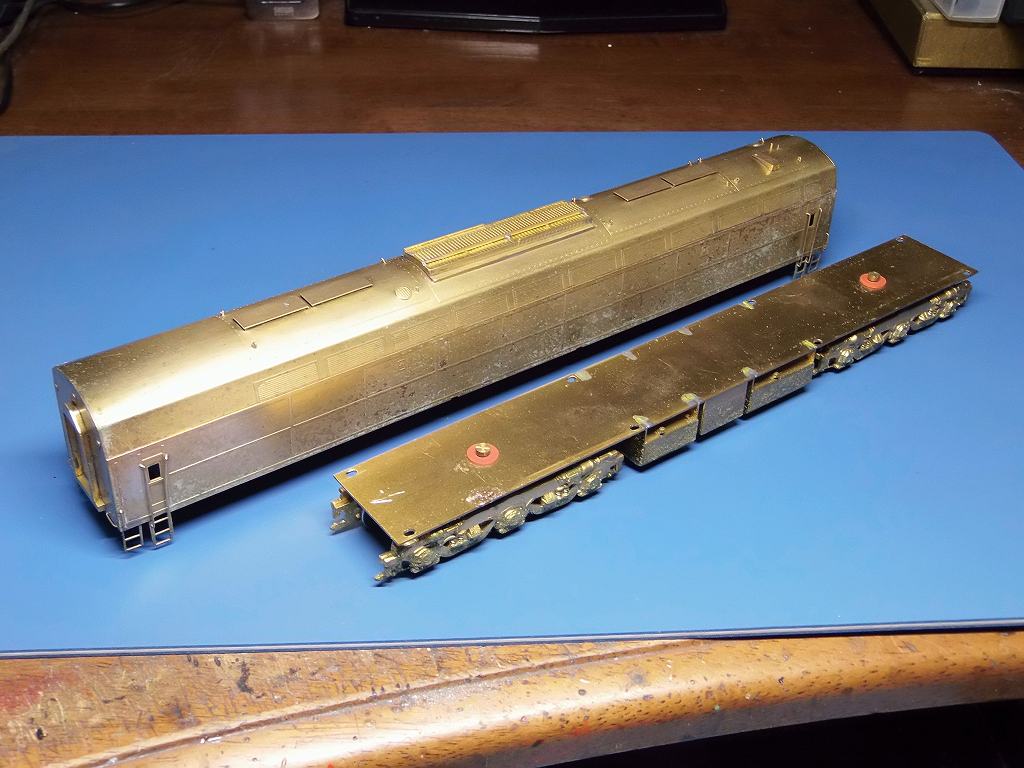

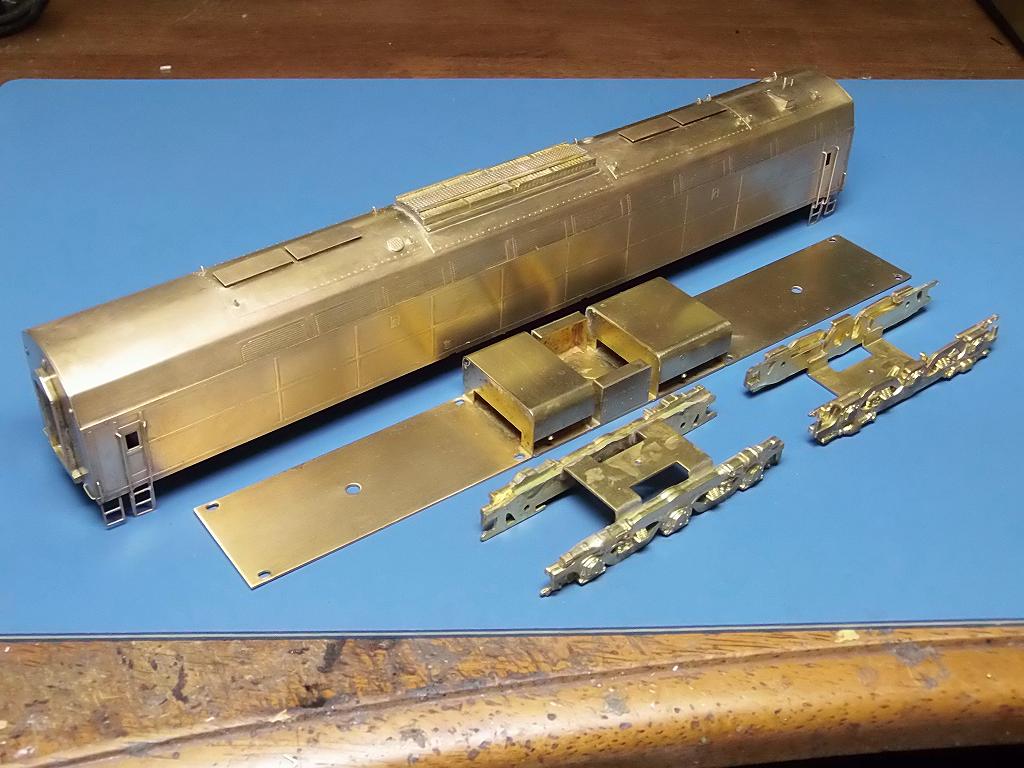

剥離剤を使用して、保護塗装を剥がしました
丁寧に磨き、洗浄しました

明日から、塗装に掛かります

2021/8/7　塗装に掛かりました



#5771 は、ツインヘッドライトなので、ライトを作り直そうとしましたが
マーズライトが大きく、ヘッドライトの撤去跡がかぶり、穴あけ出来ない事が判りました
因って、機番を変更する事となりました
塗装は、トゥースカンレッド
アンテナの配線 (管) をやり変えました　⇒　機番に因って配管が違うようです
実車写真を見て、検討し、機番は #5779、 5 ストライプとします



明日は、デカールを作成します

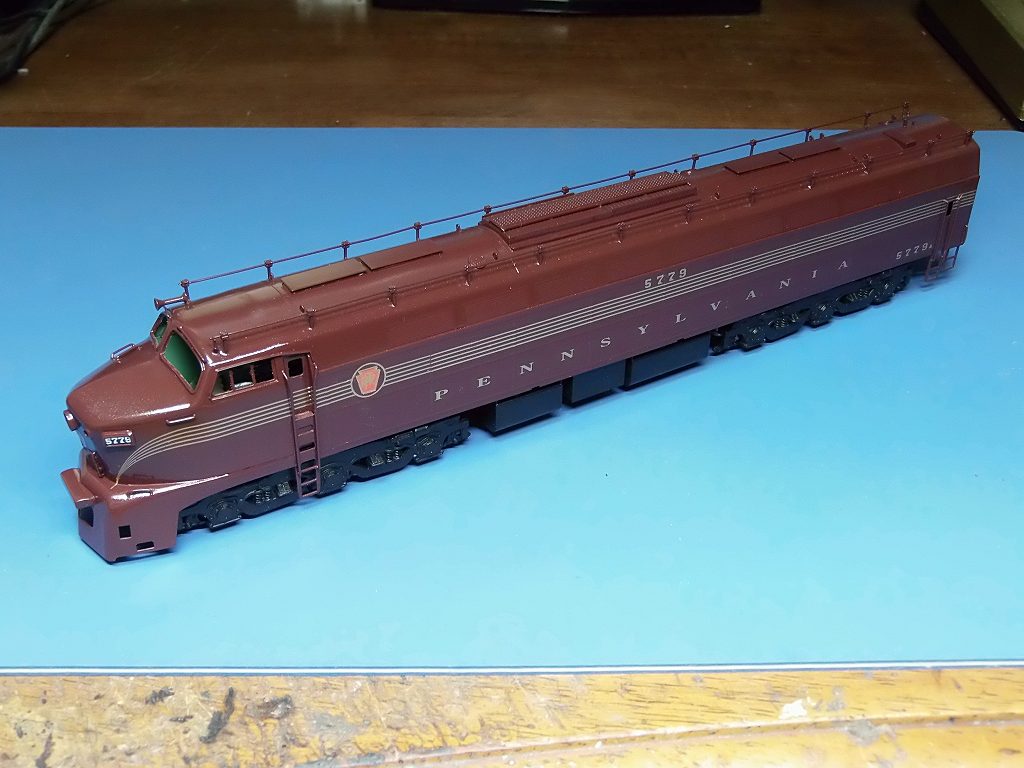

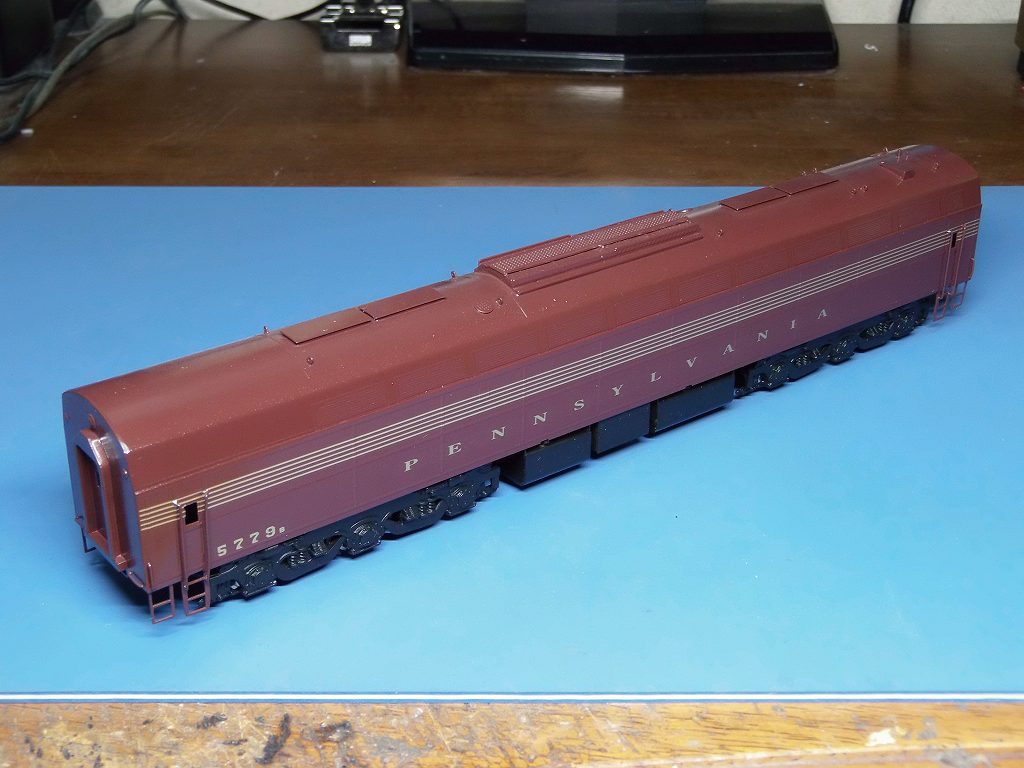

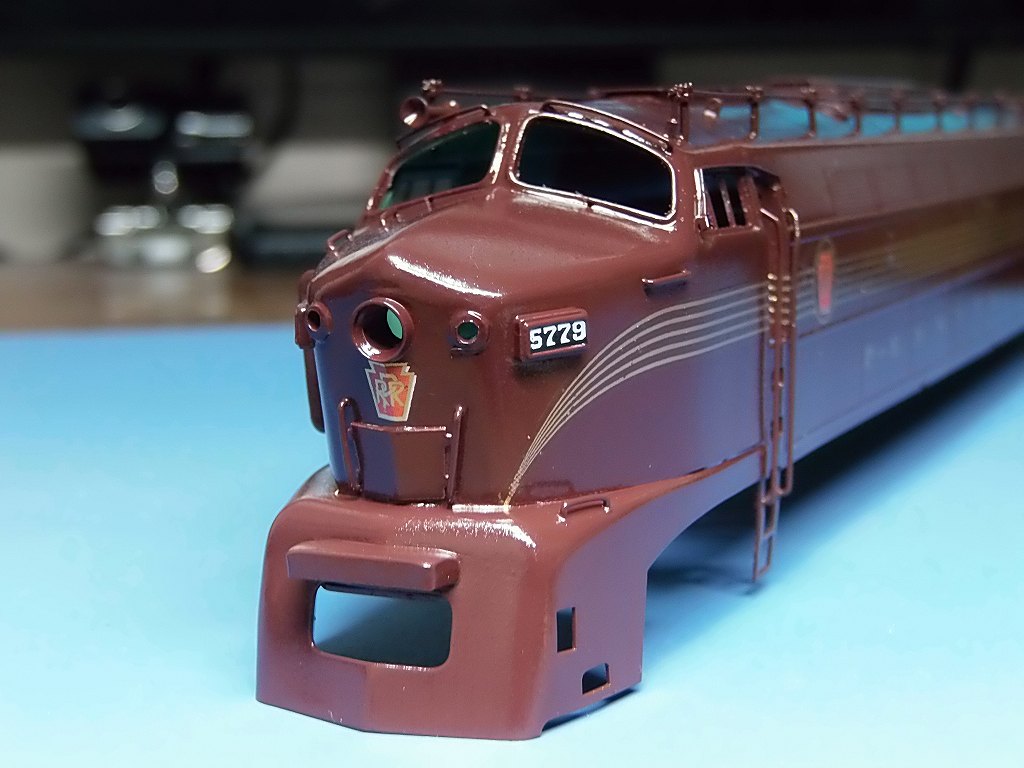

2021/8/9　デカールを貼り、塗装が出来ました

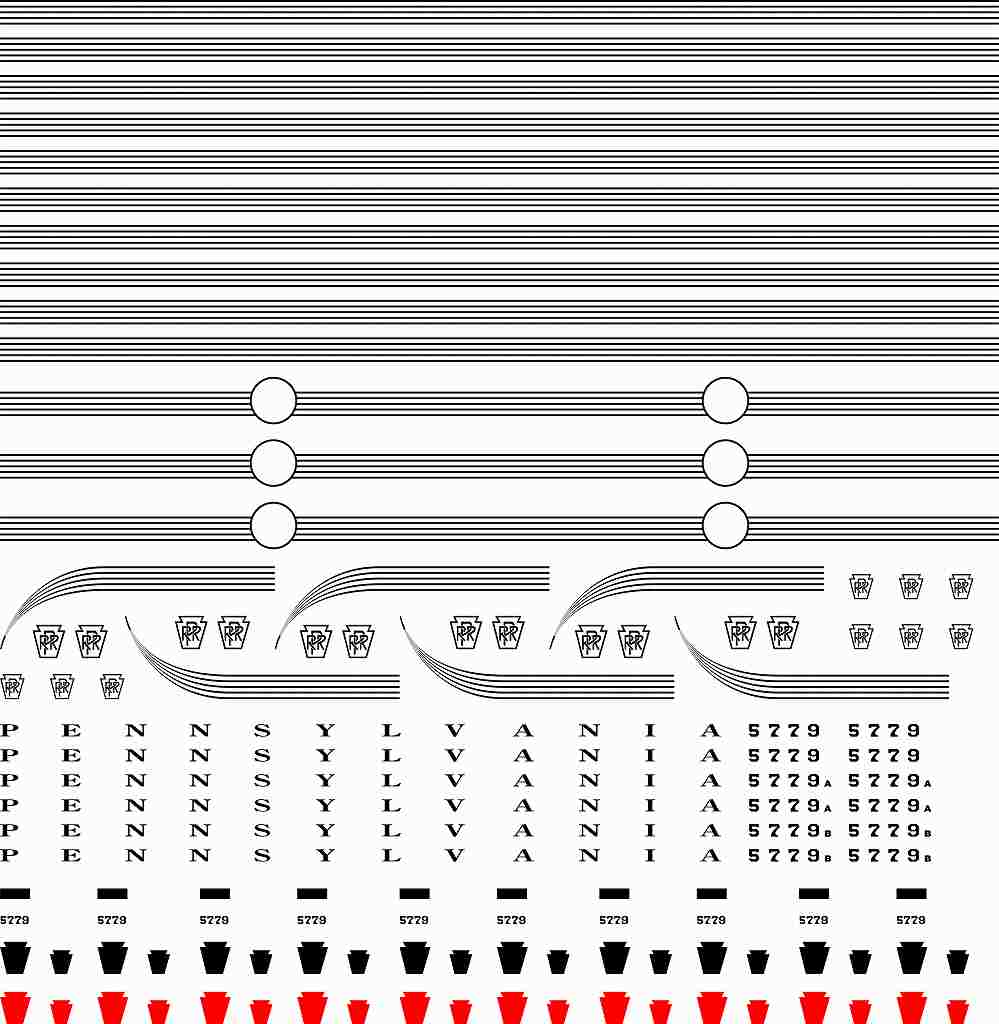

製作したデカールです



明日は、コロナワクチンのおかげでリンパ節を切除しに病院へ行きます
製作はお休みです
