PFM/UNITEDTE　AT&SF 4-8-4 DCC化記録
東京都　H様　御依頼

2020/3/10　YOU TUBE に UP しました





走行、スムーズ、迫力のサウンドです



コロナ騒動の為、老人としては外出しないので、製作に励む事が出来、早々の完成です

2020/3/9　着工しました



煙室に、TOP TONE 20 x 40　8Ω 1W スピーカーを挿入
ヘッドライトは、既設のΦ3.0 ムギ球をそのまま使用、
CV値で、かける電圧を少し下げています
デコーダーは、QSI TITAN-U ステレオサウンドです
火入れ式をしている最中の写真です

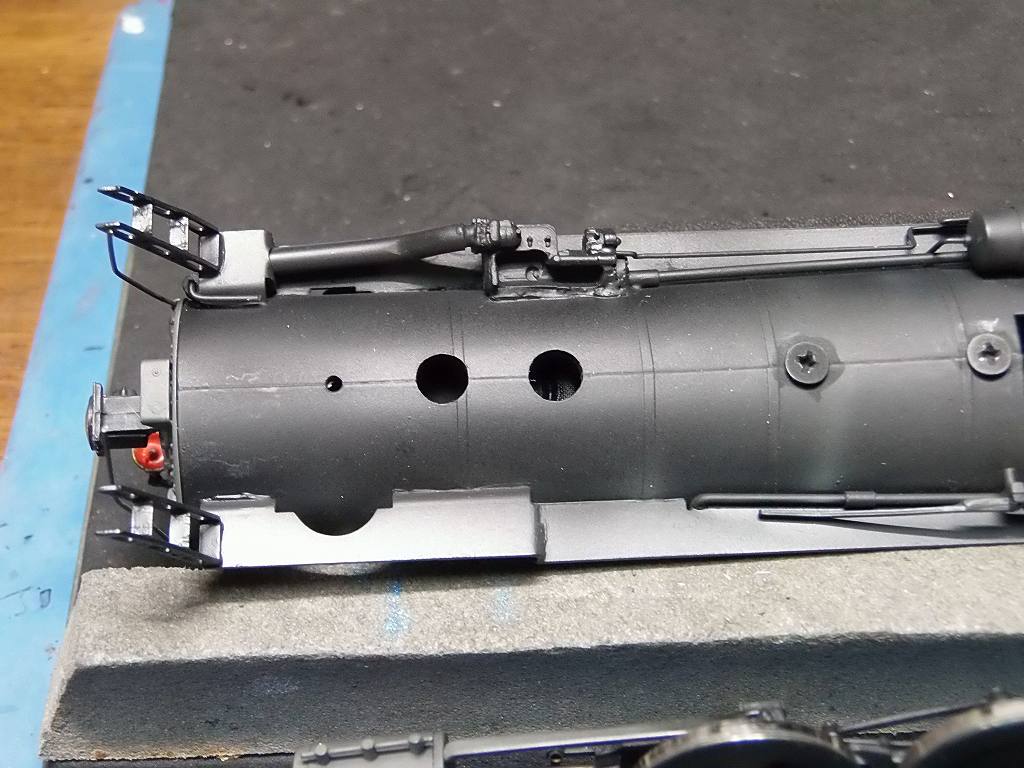

煙室下に、音抜き用の穴を開けました　⇒　穴周りの塗装をし直しました



テンダーのスピーカーは、手持ち最大の 28.5 x 40 のスピーカー、
自作エンクロージャーに装着
お見積もり時、HBスピーカー装着としましたが、テンダーが大きいので、
ここは、8Ω 1Wですが、低音の音が良いスピーカーを取り付けました

CV設定

UNITED AT&SF 4-8-4 #2903 QSI TITAN-U TOP TONE 20x40 8Ω 1W 28.5 x 40 　8Ω 1W
F デコーダの電線色
実施配線 白 黄 緑 紫 黄白
PORT L1 L2 L3 L4 L10
F-HEAD-L. R-HEAD-L. F-MARS-L. No. BOAD FIRE BOX 2
Multiple Lights #1 F0 ●
Multiple Lights #2 F10
CREW TALK
Multiple Lights #3 F12
PLAYING WHISTLE

汽笛・ベル・発電機・ポンプの音源は、CV設定で選択できます
⇒　気に入らなかったら変更して下さい

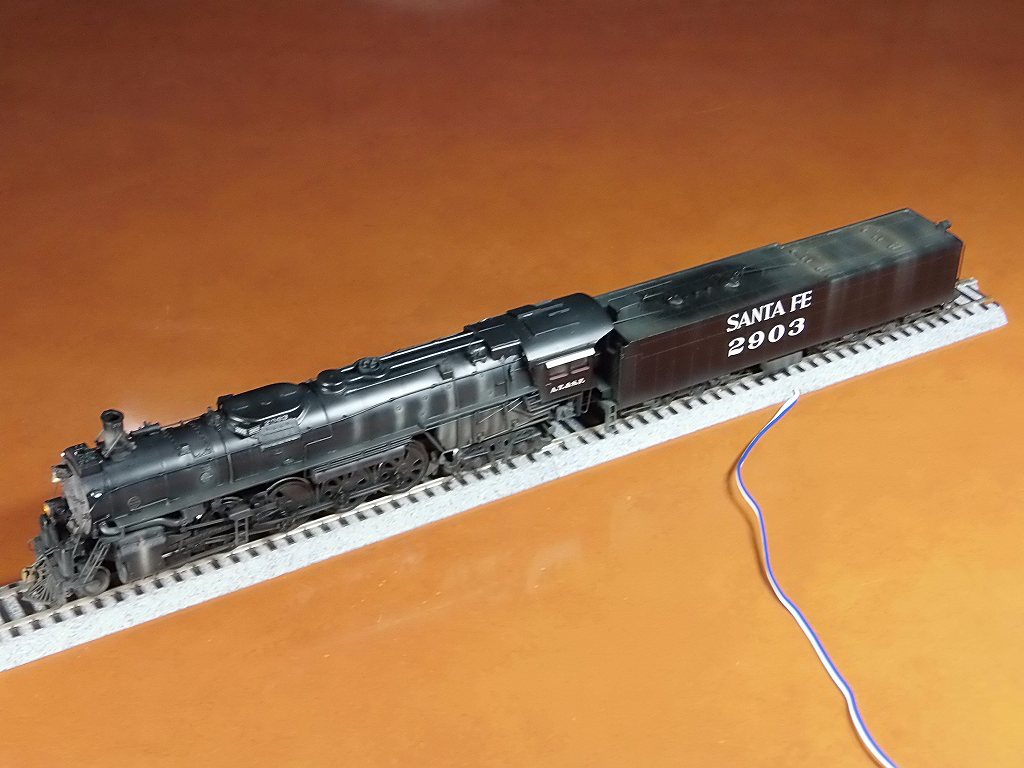

完成です　可愛がってやって下さい
明日は、デコーダーの音源調整をして、YOU TUBE に UP します

------------------------------------------------------------------------------
DCC化記録

2020/3/3　車輌が届いています
