| OMI/AJIN UNION PACIFIC DC-3 DCC化記録 |  |
|
| 神奈川県 M様 DCC化御依頼 | ||
2025/2/18 YOU TUBE に UP しました
| OMI UP DC-3 | #3 | QSITITAN-U | TOP TONE 20 x 40x2基 8Ω 1W | |||||||||
| CV番号 | デコーダの電線色 | |||||||||||
| 白 | 黄 | 緑 | 紫 | 白緑 | 白青 | 白紫 | 白灰 | 橙白 | 黄白 | |||
| 電線 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | ||
| ライト | :既成配線 | F-HDL | R-HDL | DITCH. | No. BD | F-MK | R-MK | CAB | FIRE | FIRE | ||
| 実施配線 | F-HDL | R-HDL | ROOM | CAB | ||||||||
| Multiple Lights #1 | F 0 | ● | ● | ● | ● | |||||||
| Multiple Lights #2 | F10 | ● | ● | ● | ||||||||
| CREW TALK | F12 | |||||||||||
F12=ON で、乗務員の通話が流れます
F1=ON で、全灯火、照明が作動します
F1=OFF & F10=ON で、ルームランプは消灯します
2025/2/17 プログラム、配線が完了しました

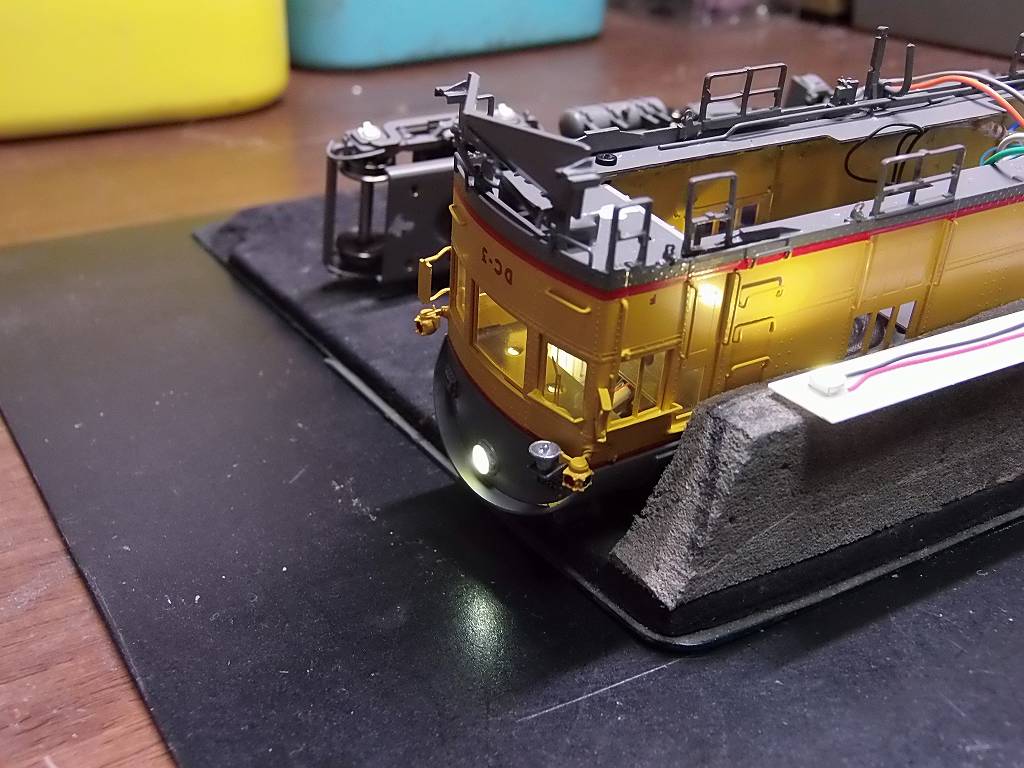

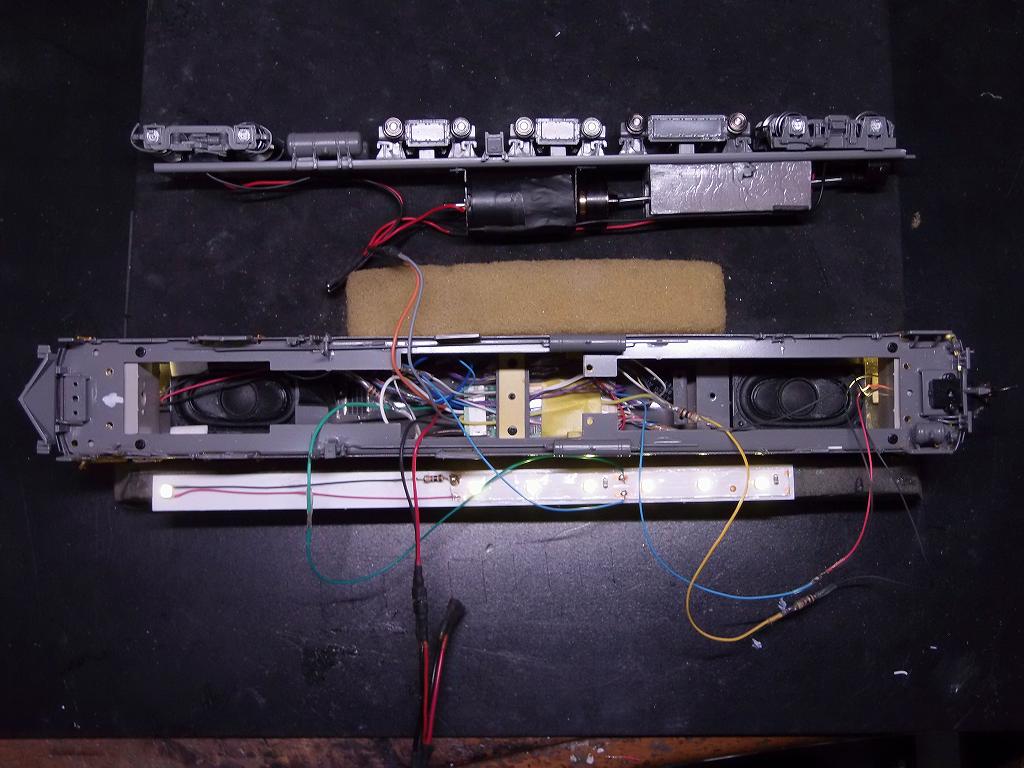

配線が完了して、接続、テストをしています
ヘッドライト、ムギ球が入っていたので、取り外して、両妻とも、LED1608 を装着
レンズをΦ3.6 エコー製を入れました
反対側のヘッドライトは、小さく、レンズの入れ代がないので、エポキシ流し込みです
DECODER は、QSI TITAN-U です
ROOM LIGHT は、窓配置に合わせて製作しました
高価なDECODER ですので、CABIN-LIGHT を両運転席に装着しました
大のお得意様ですので、大サービスです
スピーカーは、TOP TONE の20x40 8Ω 1W を2基装着、ステレオです
なので、ホーン、ベルは運転席の辺、エンジン音も前寄りで、音がしますよ
明日は、組み立てて試運転、YOU TUBE に、UP します
-------------------------------------------------------------------------
DCC化記録

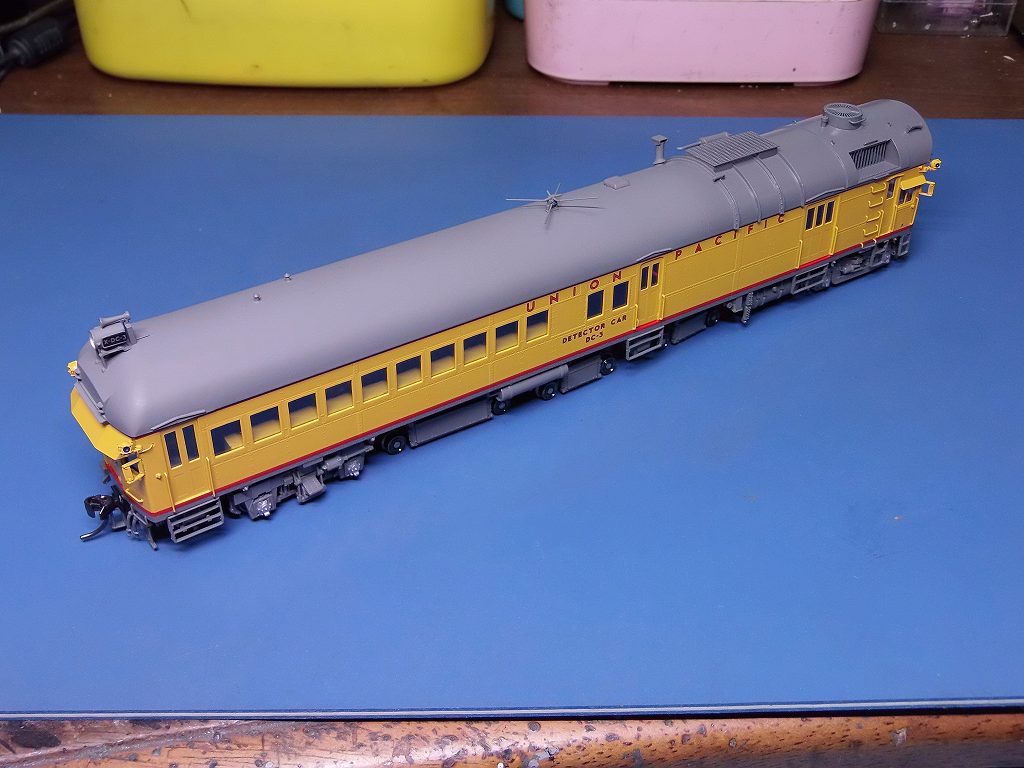

2024/2/9 車輌が届いています

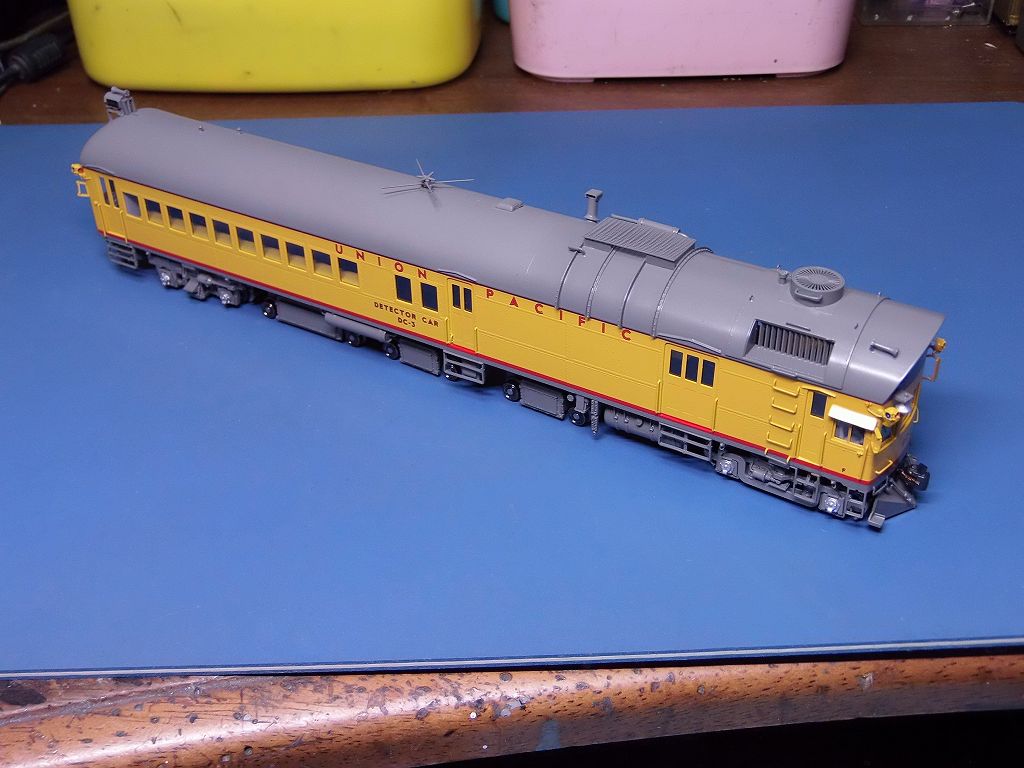

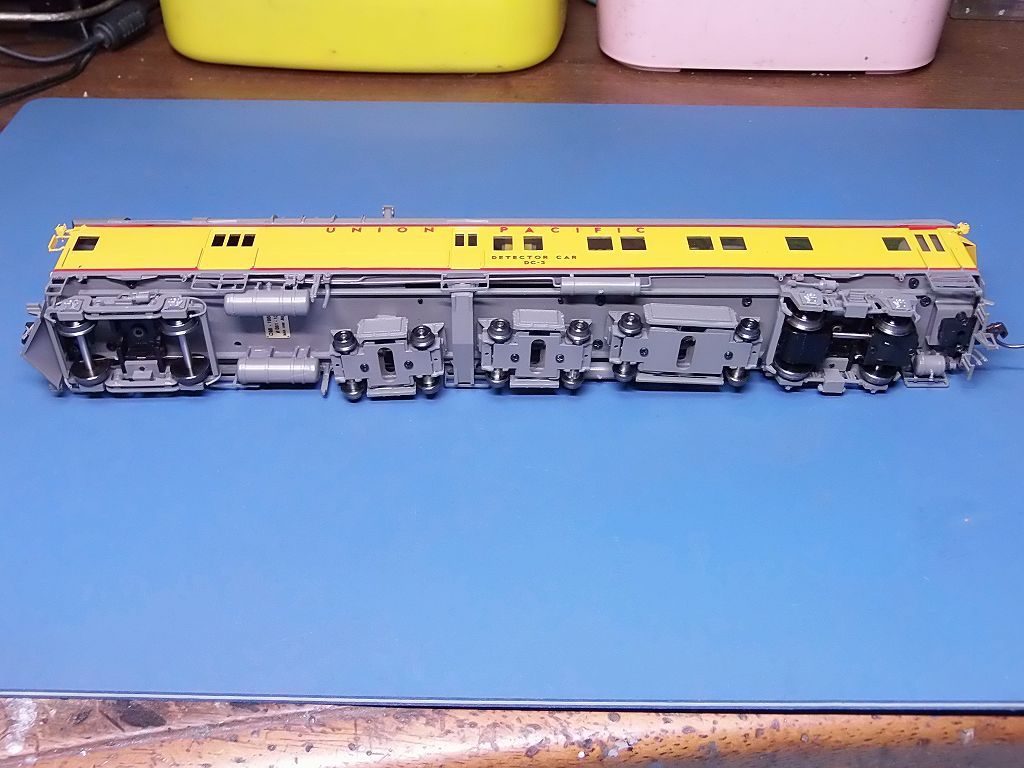

珍しい車輌ですね とても奇麗で、傷一つ有りません
QSI TITAN-U を使用し、ステレオサウンドにします
