OMI/AJIN BN SDP40 #1976 レストア記録
京都府K様　全塗装御依頼

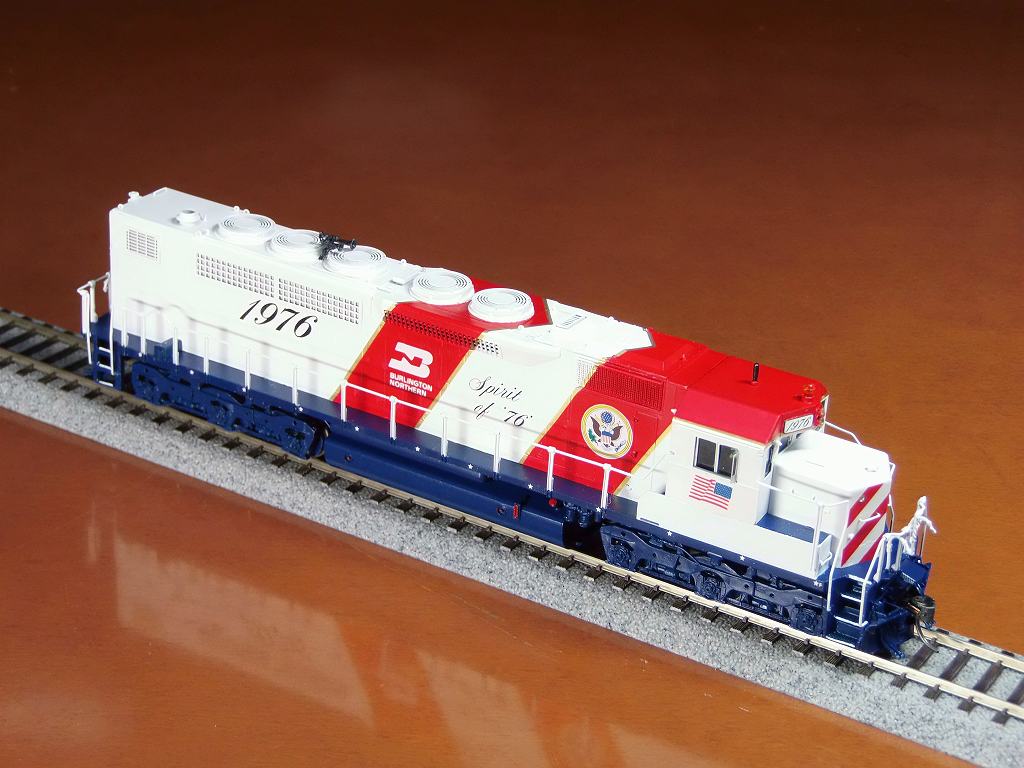

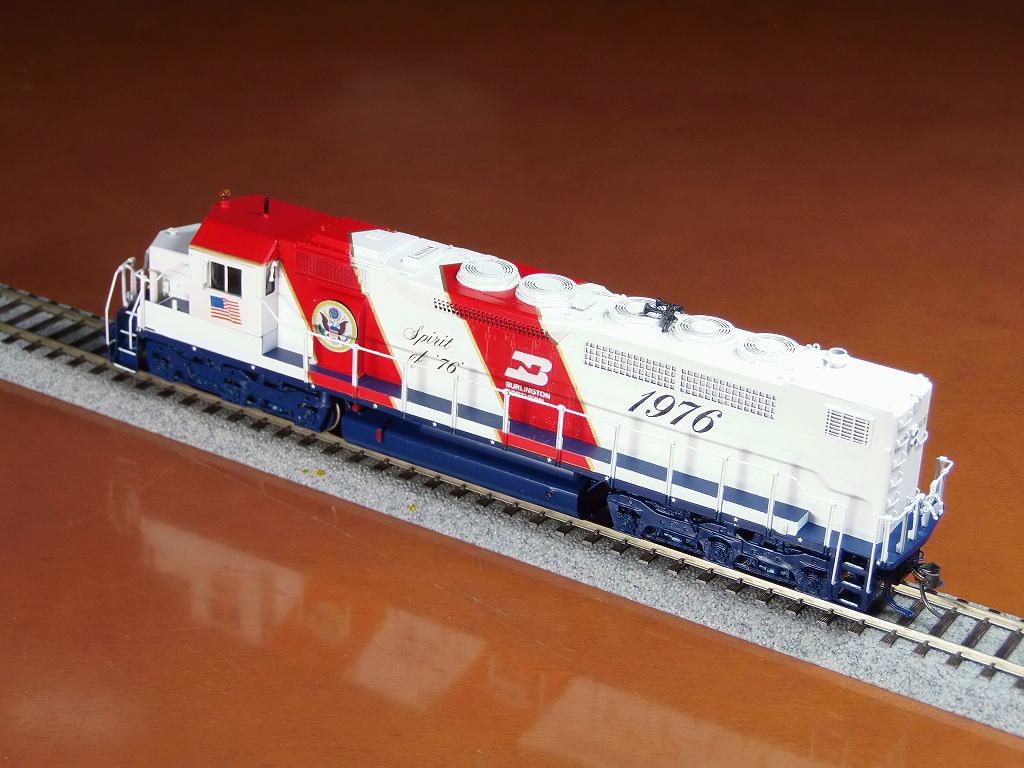

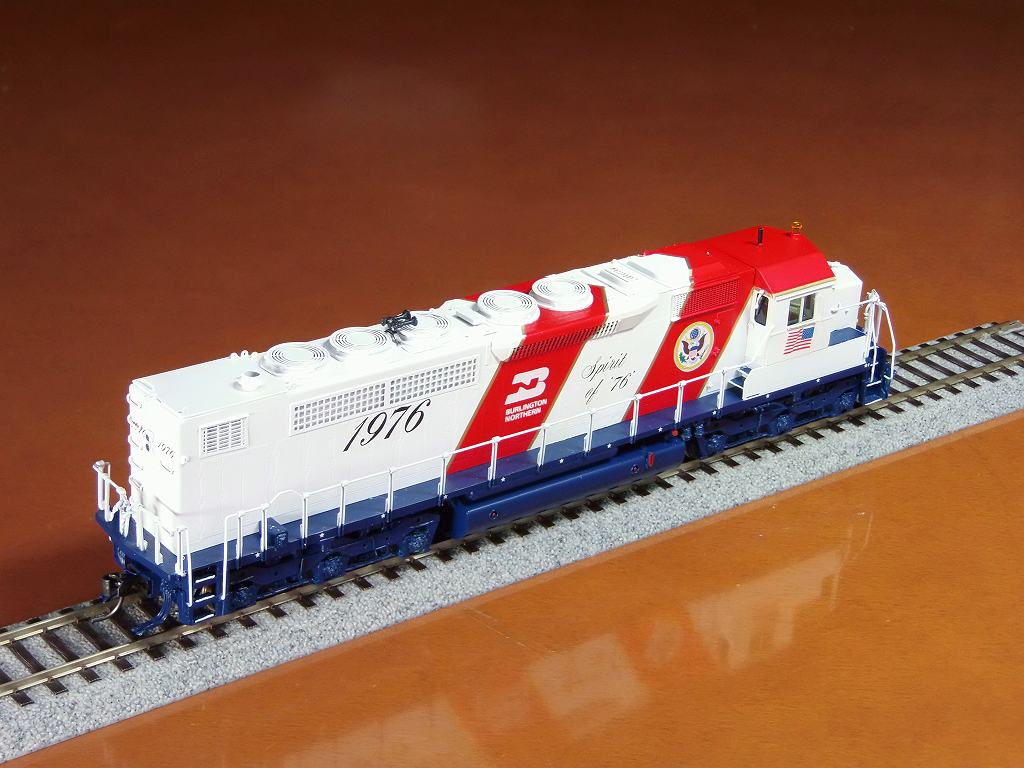

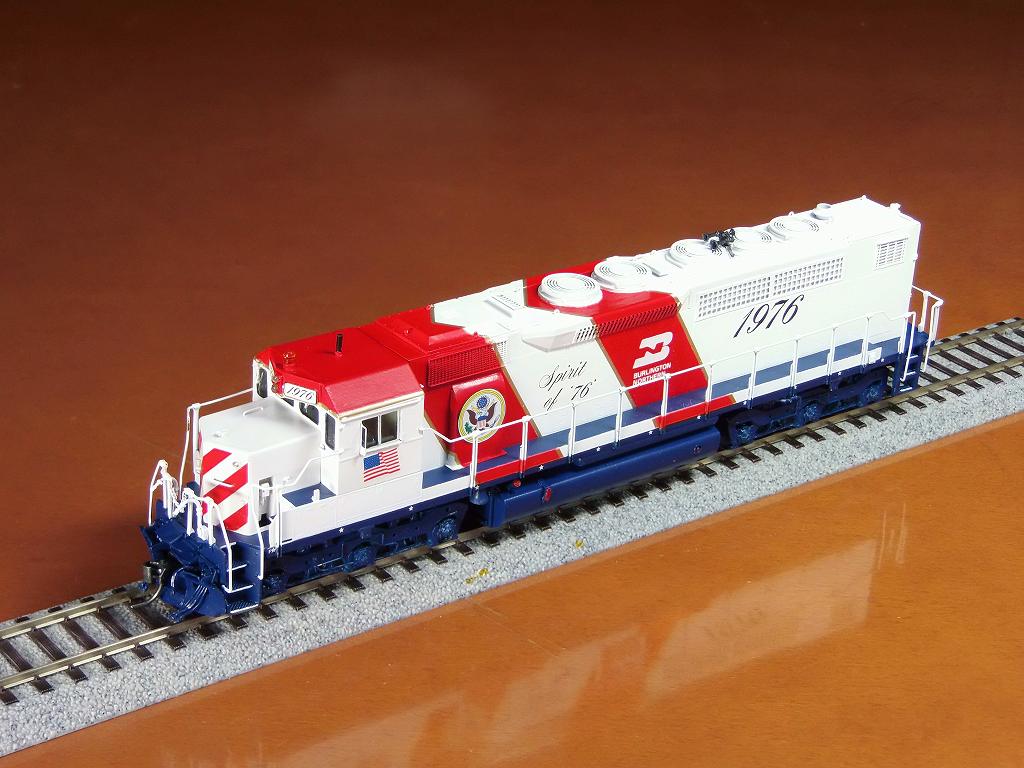

2025/7/23　完成し、YOU TUBE に UPしました





マーカーライトのレンズ径、少し小さいように思えたので
Φ1.2 からΦ1.5 に変更しました









私の培った模型製作の経験、65年を全て注ぎ込んで製作しました

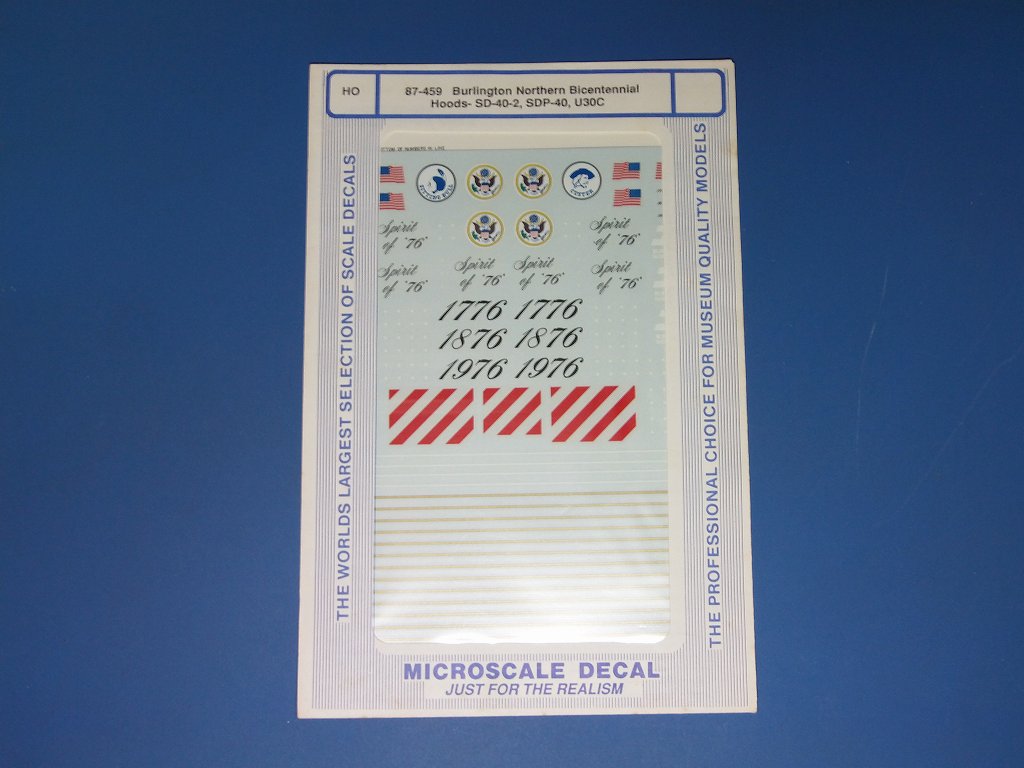

タミヤの塗料、マイクロスケールのデカールの使用は、
とても難しく困難を極めました
一生懸命作りました、これにて、完成とさせていただきます

------------------------------------------------------------------------------

レストア記録

2025/7/8　ご要望事項

�@	ライト類	点灯不要
�A	動力・台車廻り	不具合改修・走行調整
�B	マーカーライトレンズ材質	透明アクリル
�C	塗料	タミヤカラー　赤・白・青　3色使用
�D	踏面塗装色	青
�E	SD40-2　#1876	追加塗装　左側デッキ側面　⇒　赤塗装　２個所　斜め60度　金帯含む　現車写真有り
�F	円形紋章	外周縁白色　切取後装着
�G	SDP40 ナンバーボード	別添Alpsプリンタ製装着
�H	KDカプラー	送付3種類より選定装着
�I	CABOOSE #11442	キューポラ根元?目　パテ埋めにて平滑化

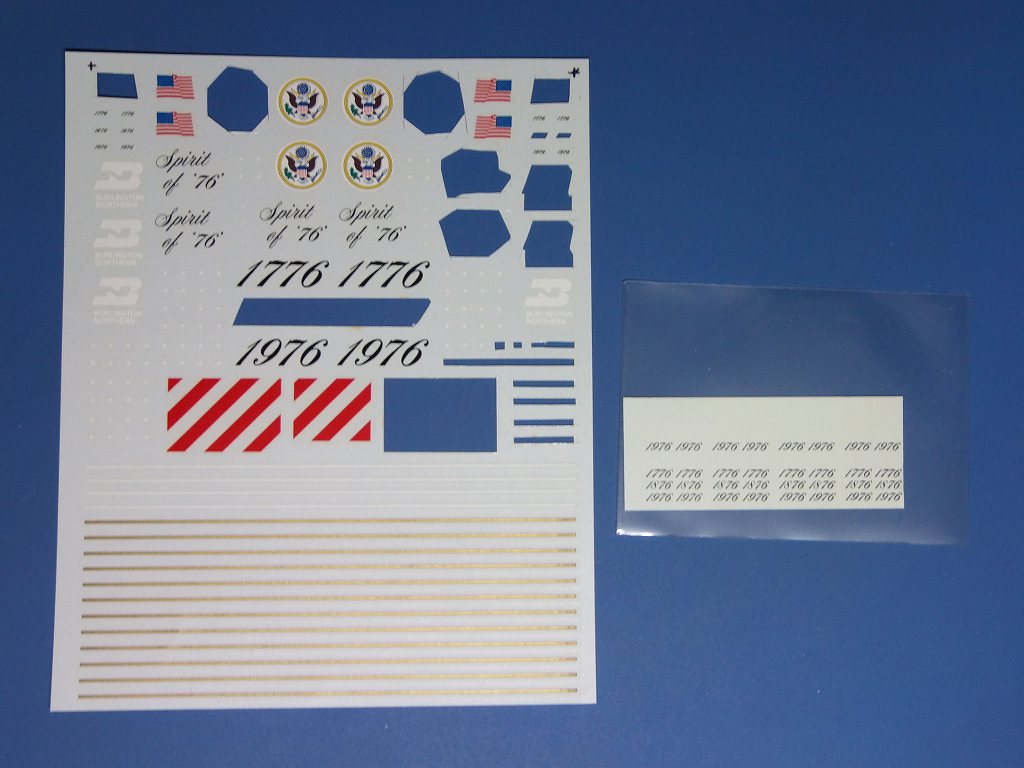

�J	CABOOSE　DECAL	支給分装着

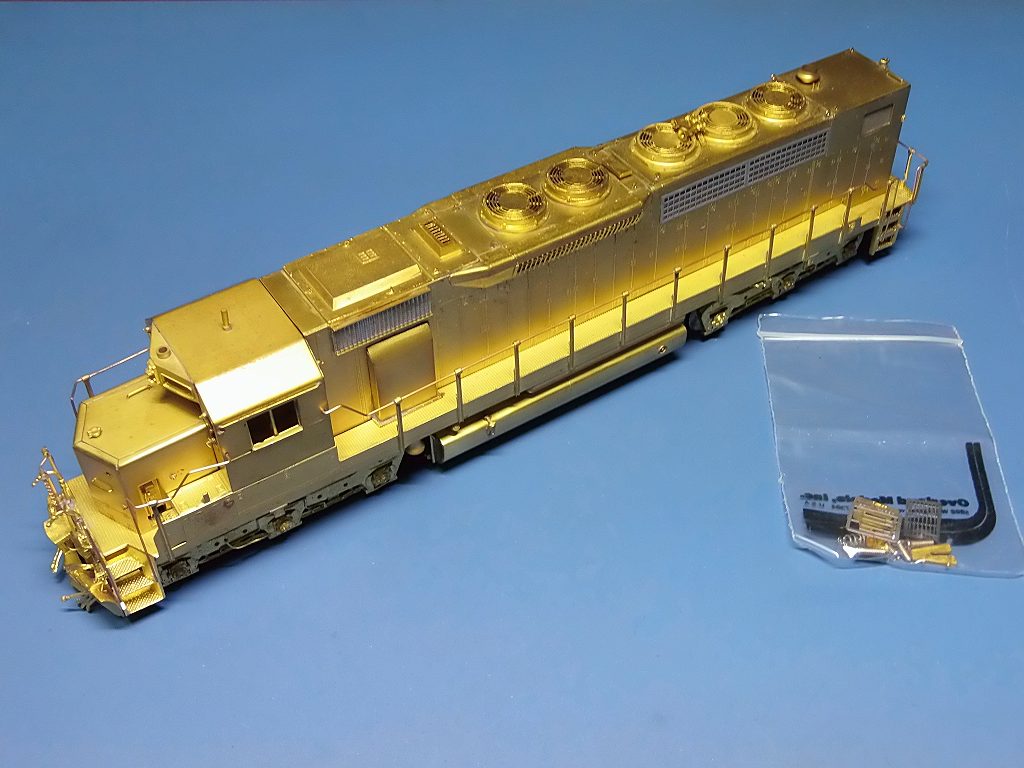

2025/7/7　車輛が届いています

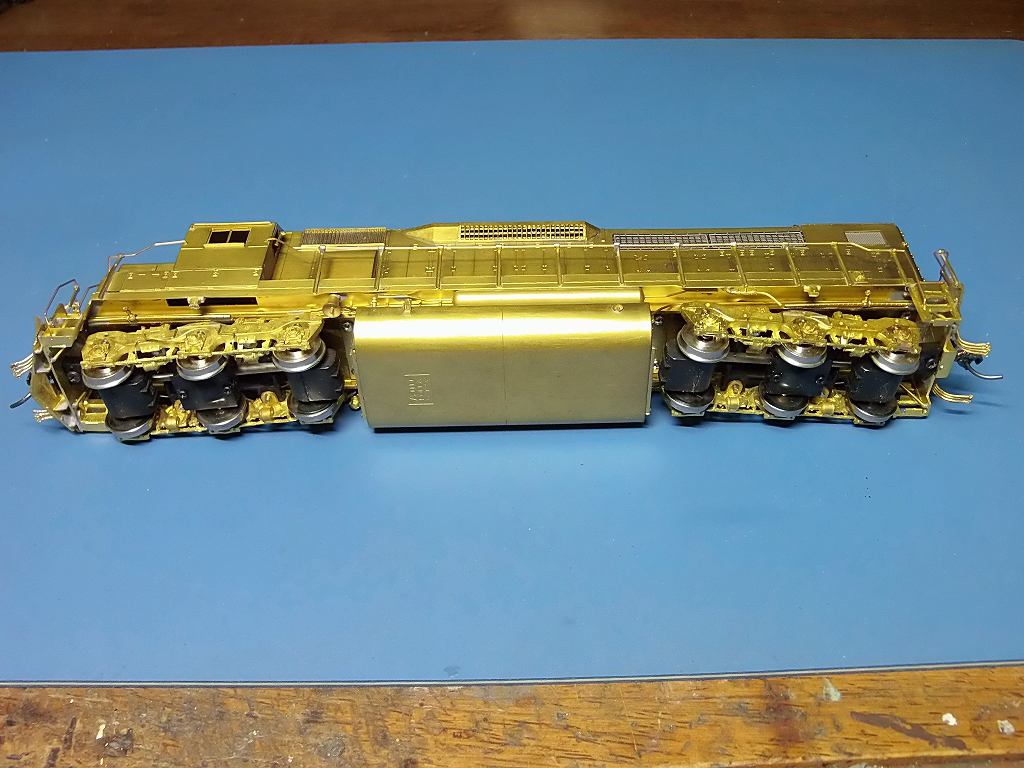

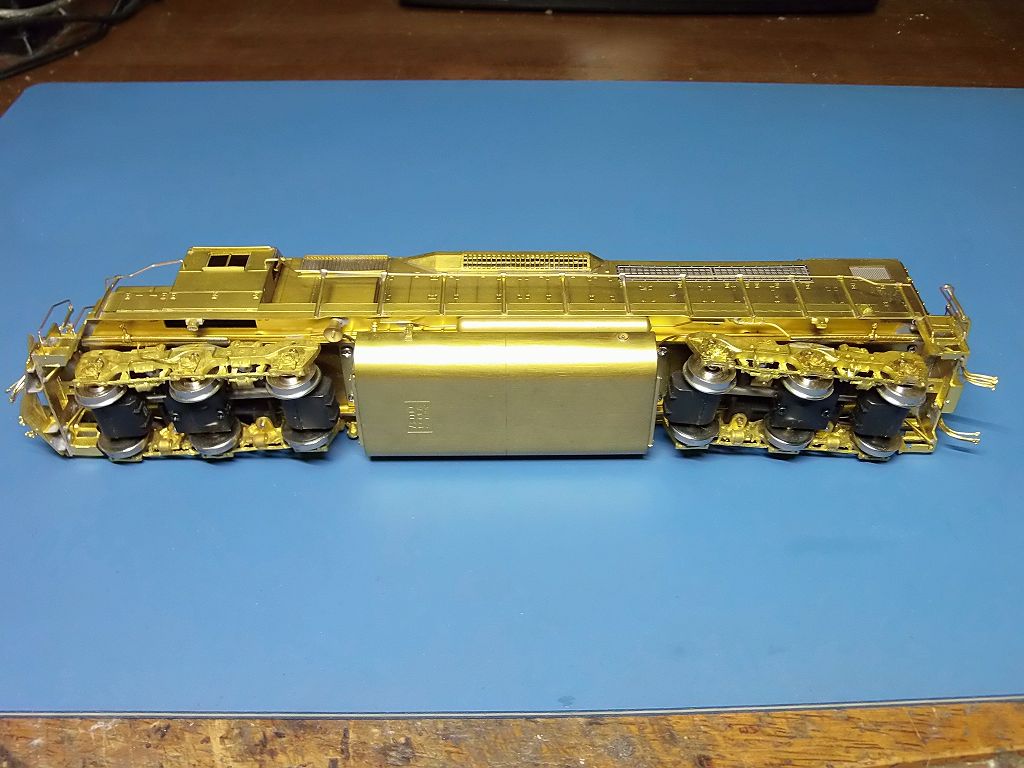

OMI/AJIN の 「GN SDP40」 です











車体の中で、何だかゴロゴロ、部品が外れているような音がします



早速、見積もりの為に、分解してみました

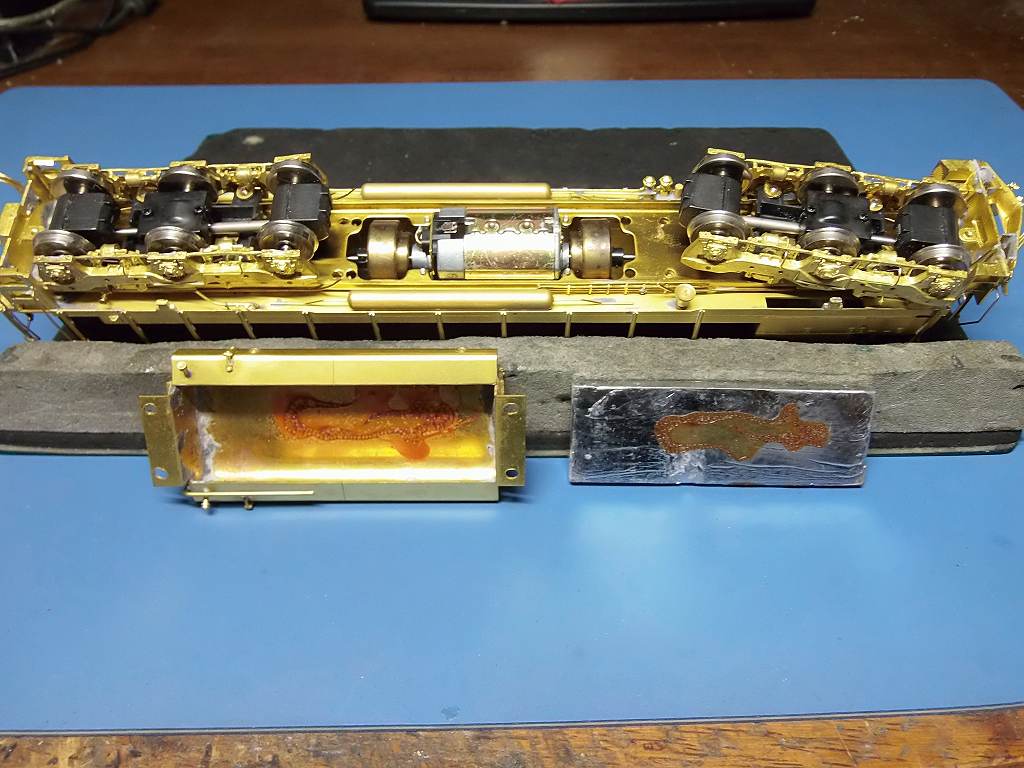

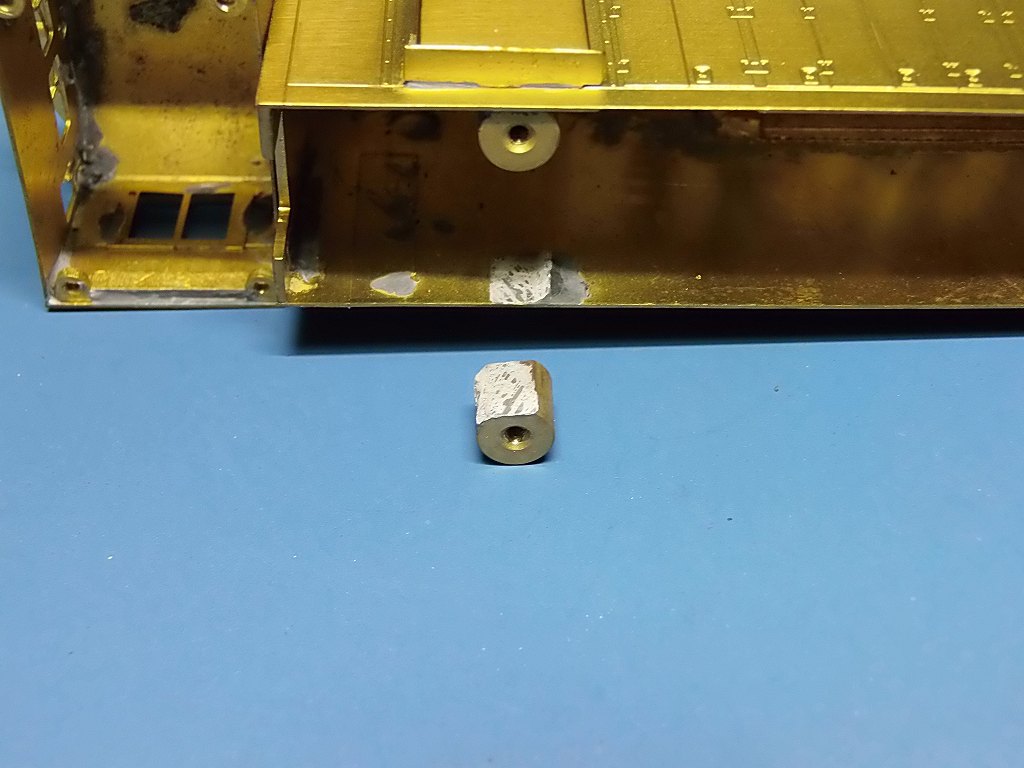

錘が外れて、踊っていました
また、OMI アルアルで、いつもの事、ジョイントが滑っていて、走りません
燃料タンクの留めネジが違っています　⇒　留めることができません



ビス穴半田外れていました



左側面の手すりが、曲げ位置が合っていません
穴に入ってもいません　⇒　入れてもすぐ外れてしまいます



グリルが外れているのか? 部品袋の中に一枚入っていました　⇒　脱落ですね



マーカーライトのレンズがありません



リヤのヘッドライトレンズも着いていません



フロントのヘッドライト、レンズ無し
ナンバーボード無し　⇒　裏が塞がっているので、ボードの製作は困難を極めます
ロータリービーコンのレンズは、部品袋の中に在りました

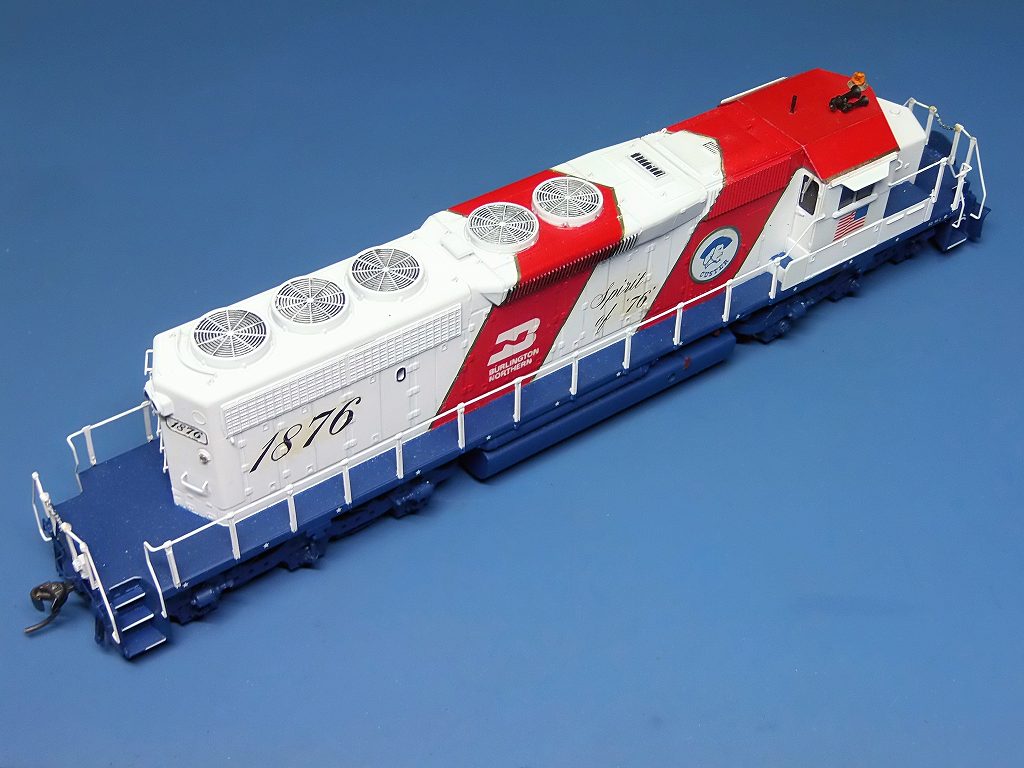

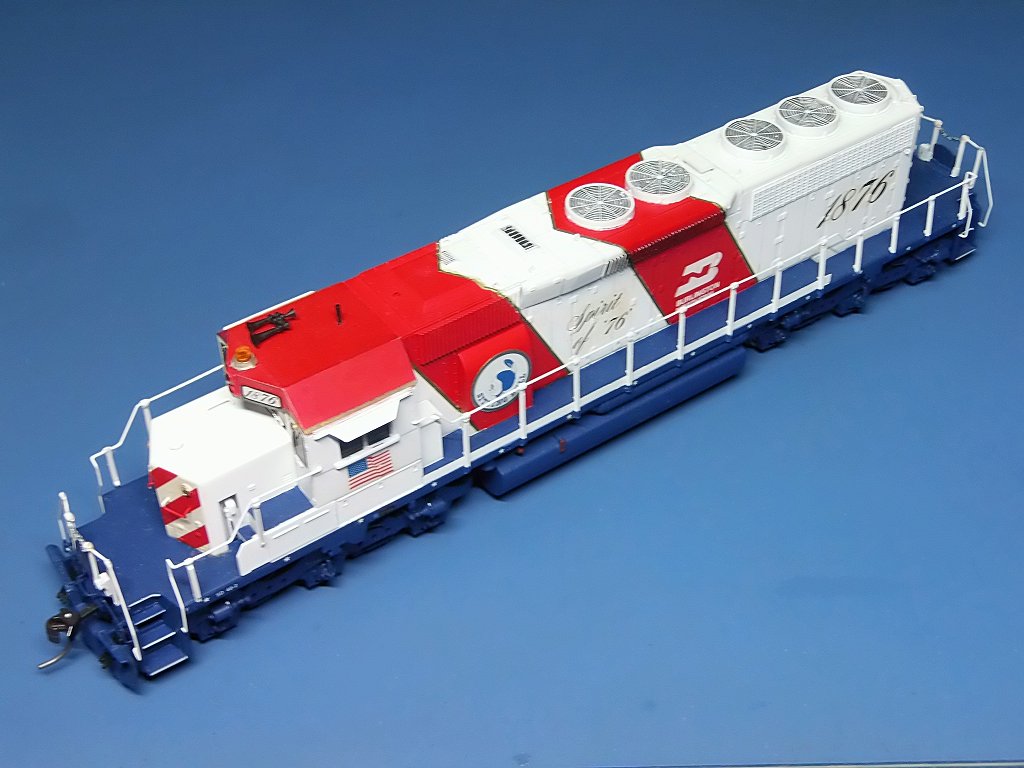

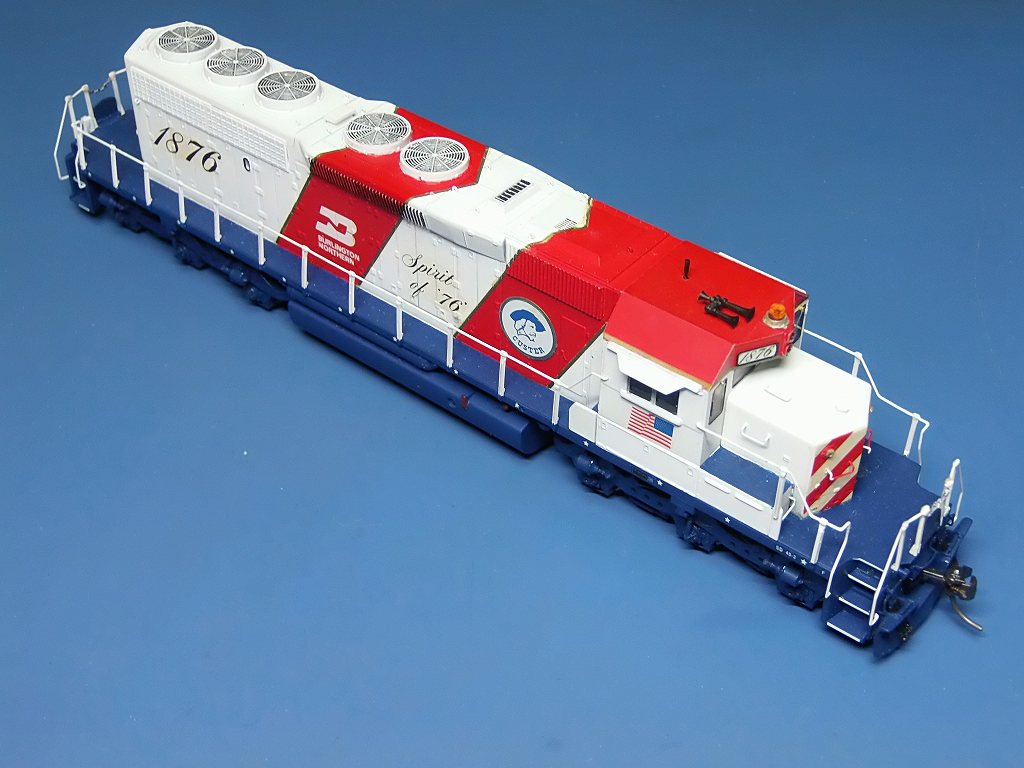

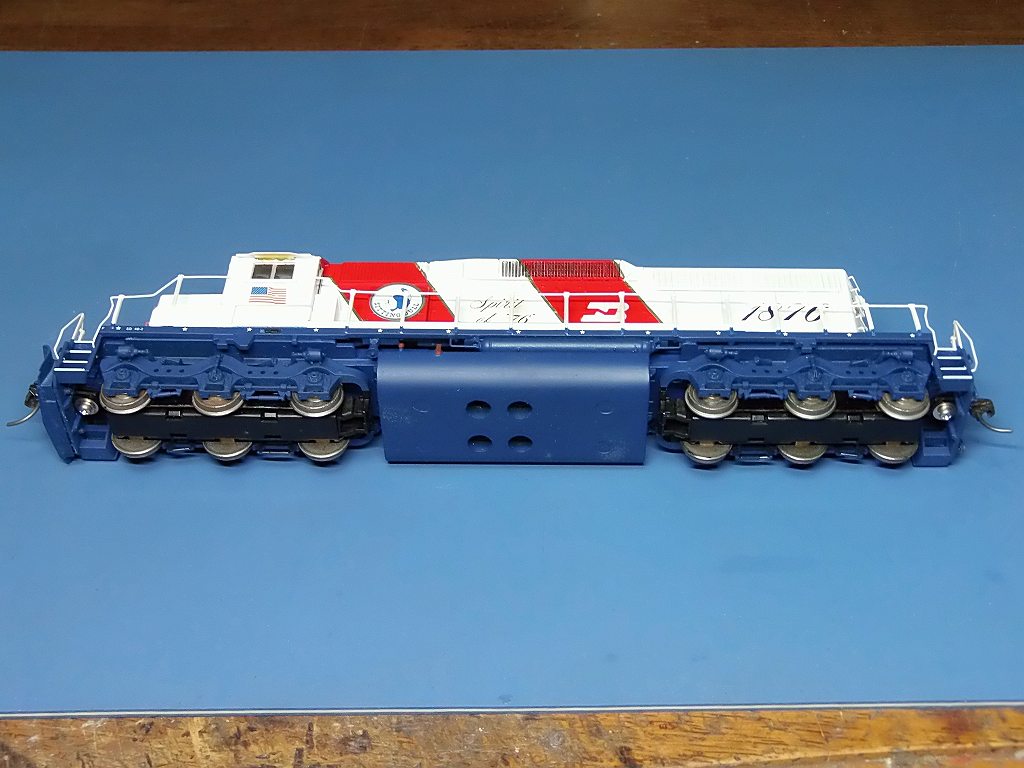

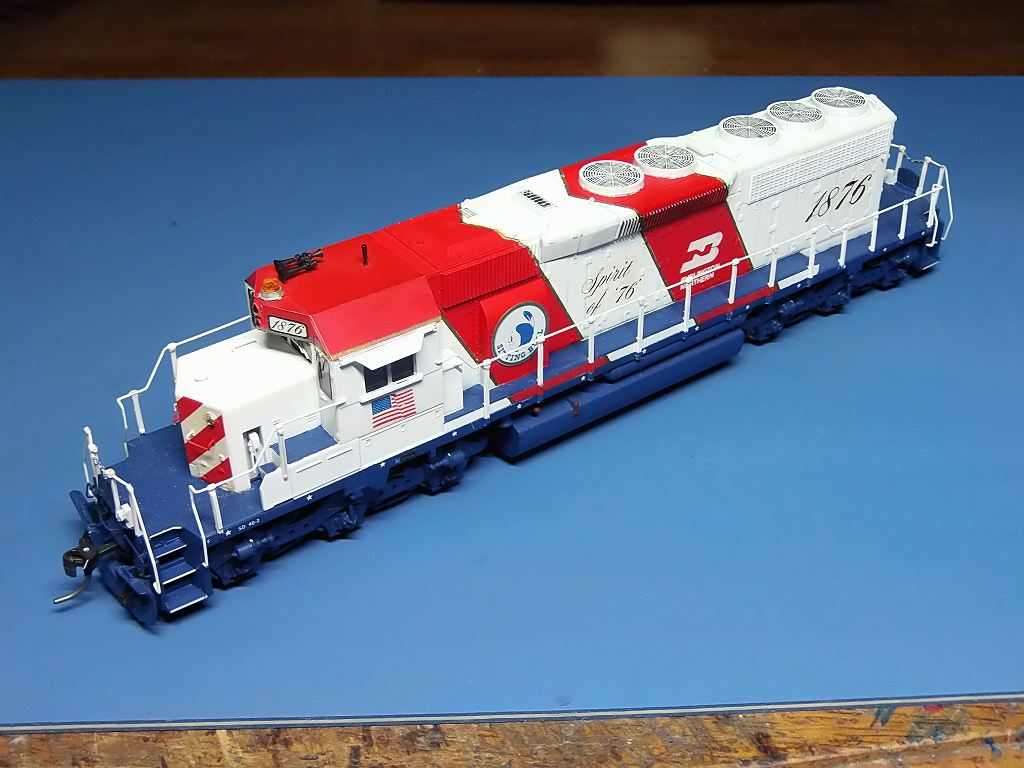

この色見本に来た車両は ATHEARN のT車を加工した物でした
プラ車体を良くここまで塗変できましたネ
金色のデカールを貼るのに苦労してますネ

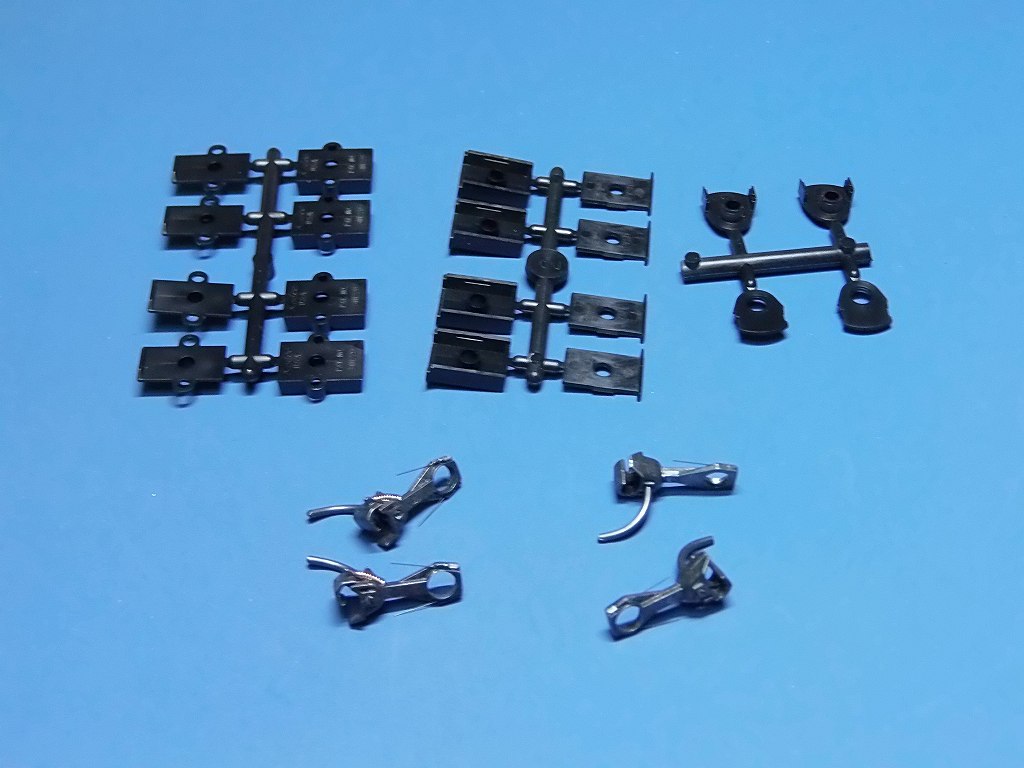

KDカプラー、3種あります　アームは、SHORT SHANK が入っていました
#403タイプのボディーを2両分使う事になったら、当方も在庫切らしているので、、、

ざっと所見ですが、動力系統をちゃんと走るようにするとなると、
ライティングをしないにしても、概算見積もりをオーバーするようです

2025/7/9　着工しました



1.0Vで起動しますが、ノイズは結構高いです



半田外れした、床板のステー4箇所全て半田し直しました
ジョイントすべり修理しました

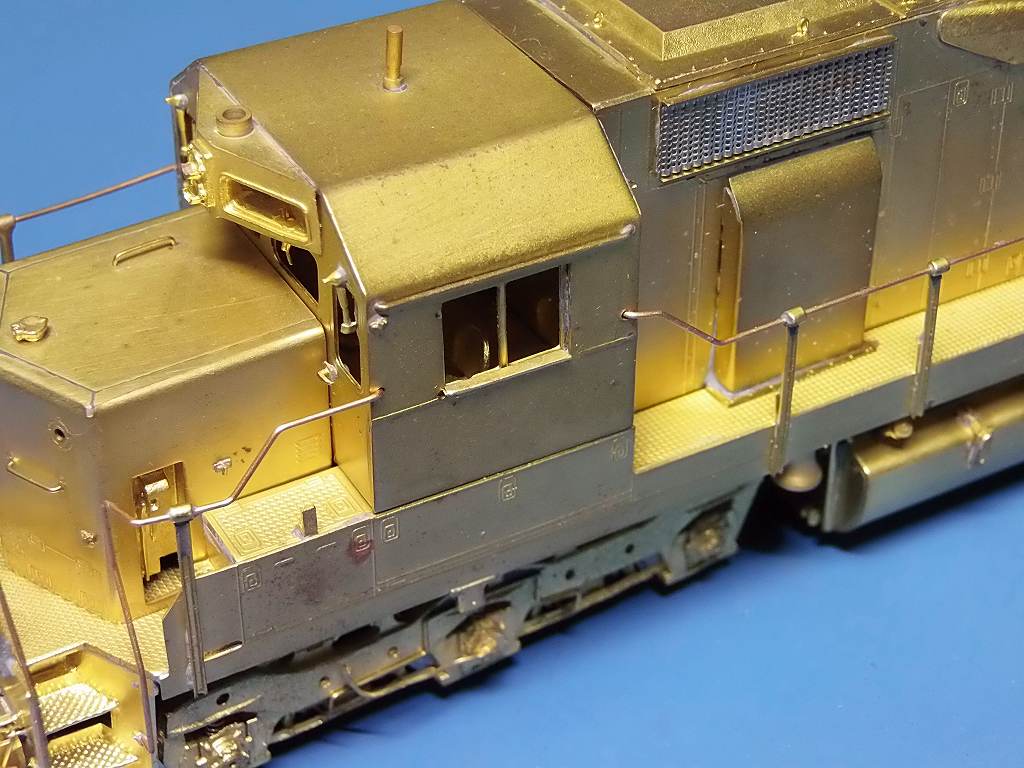

キャビンに取りつく手すりを修正しました

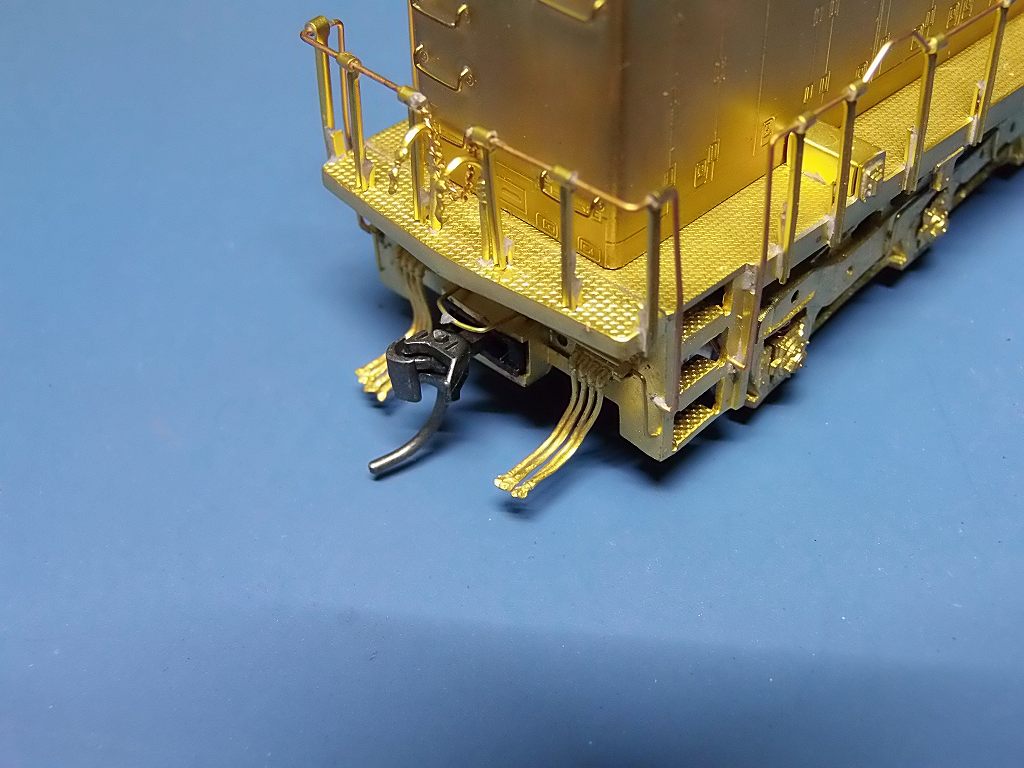

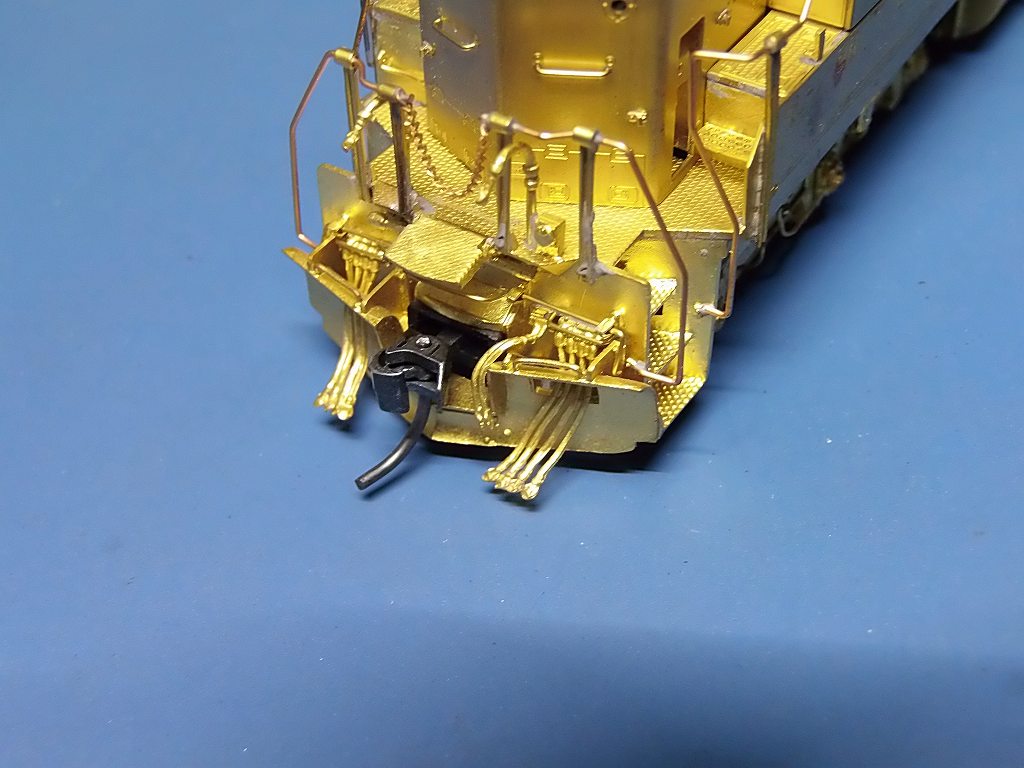

KDカプラーを装着、エアーホースを曲げ修正



リヤデッキもKDカプラーを装着、エアーホースを曲げ修正

明日から、分解し、下地を剥離、下地調整に掛かります

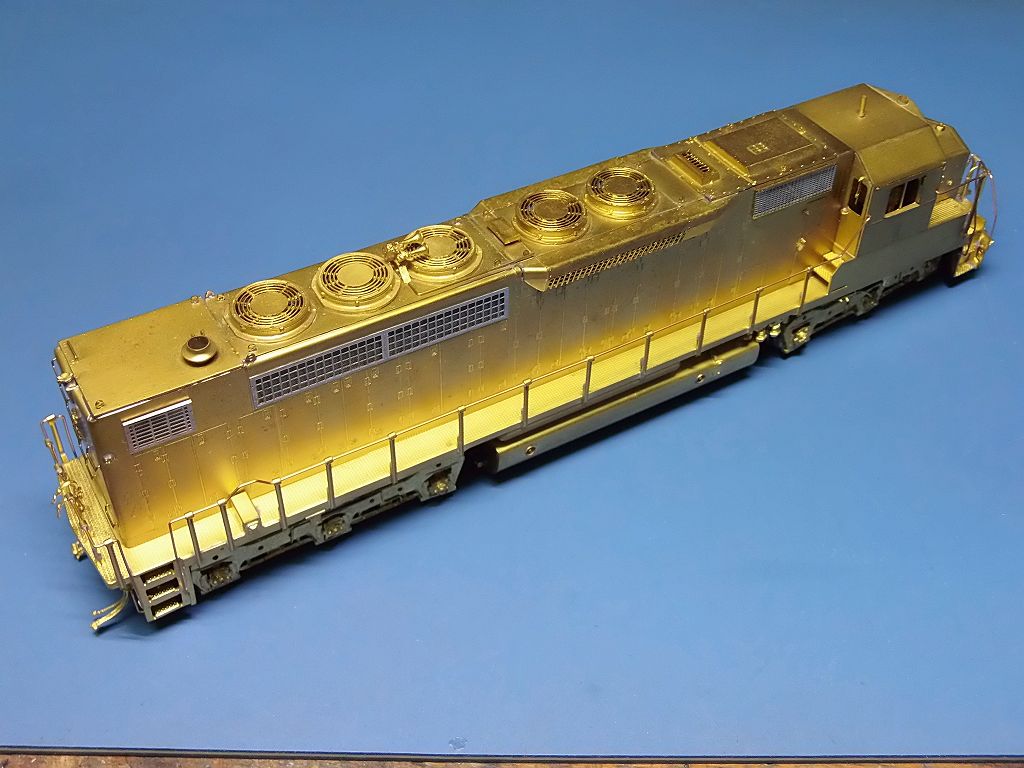

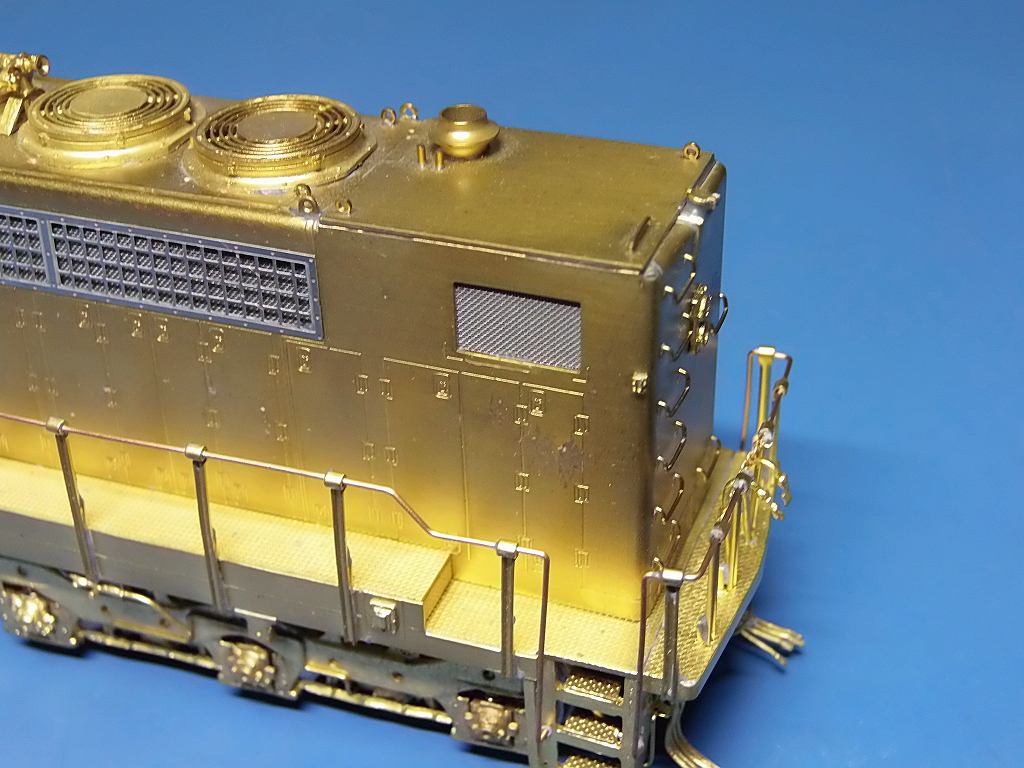

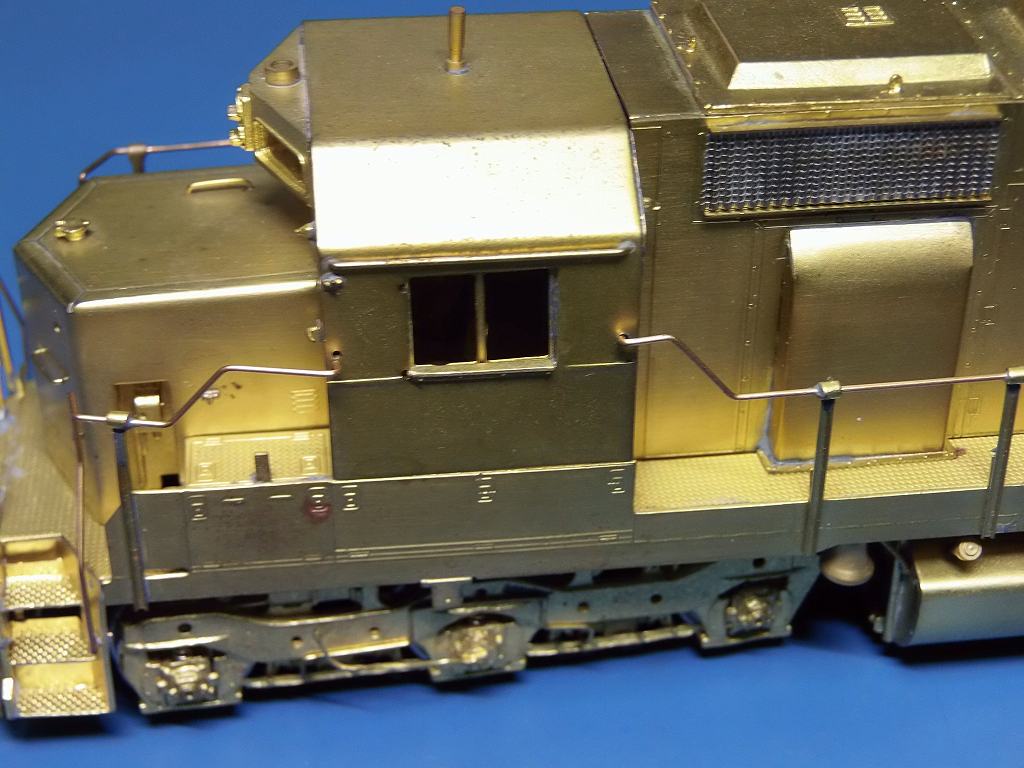

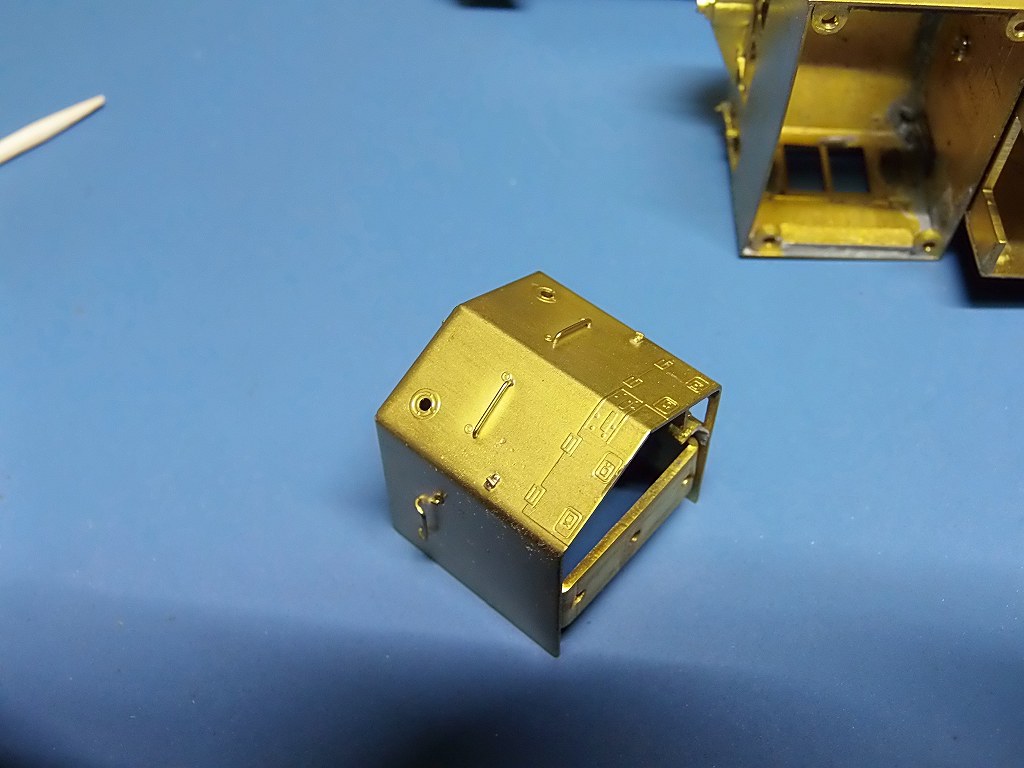

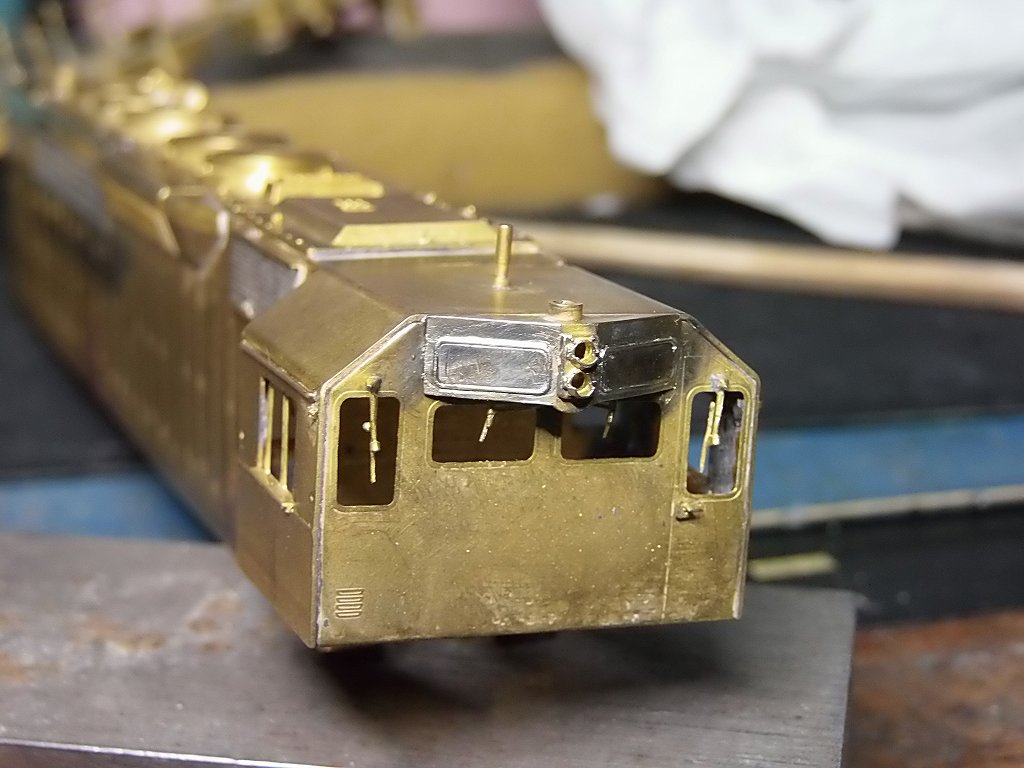

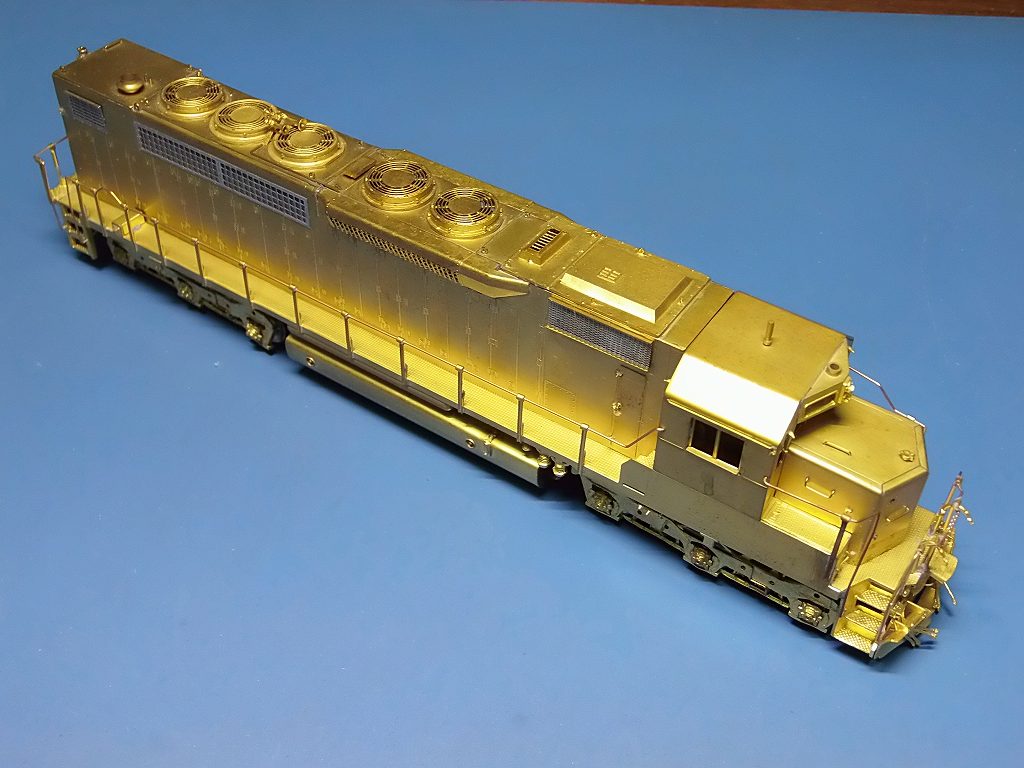

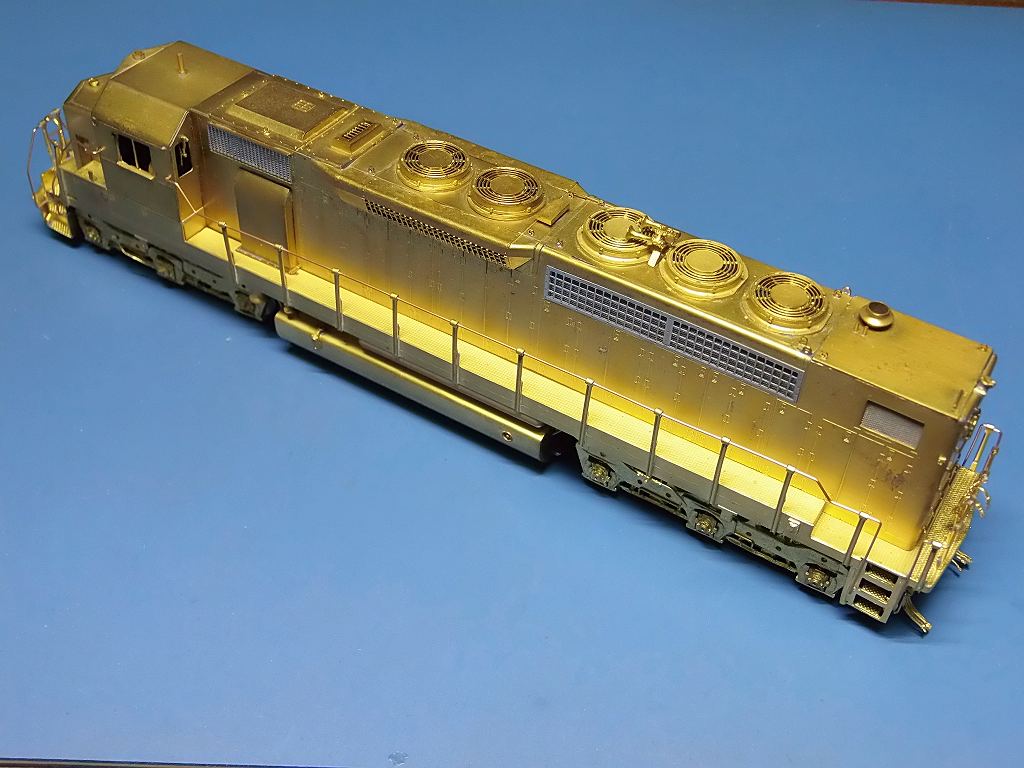

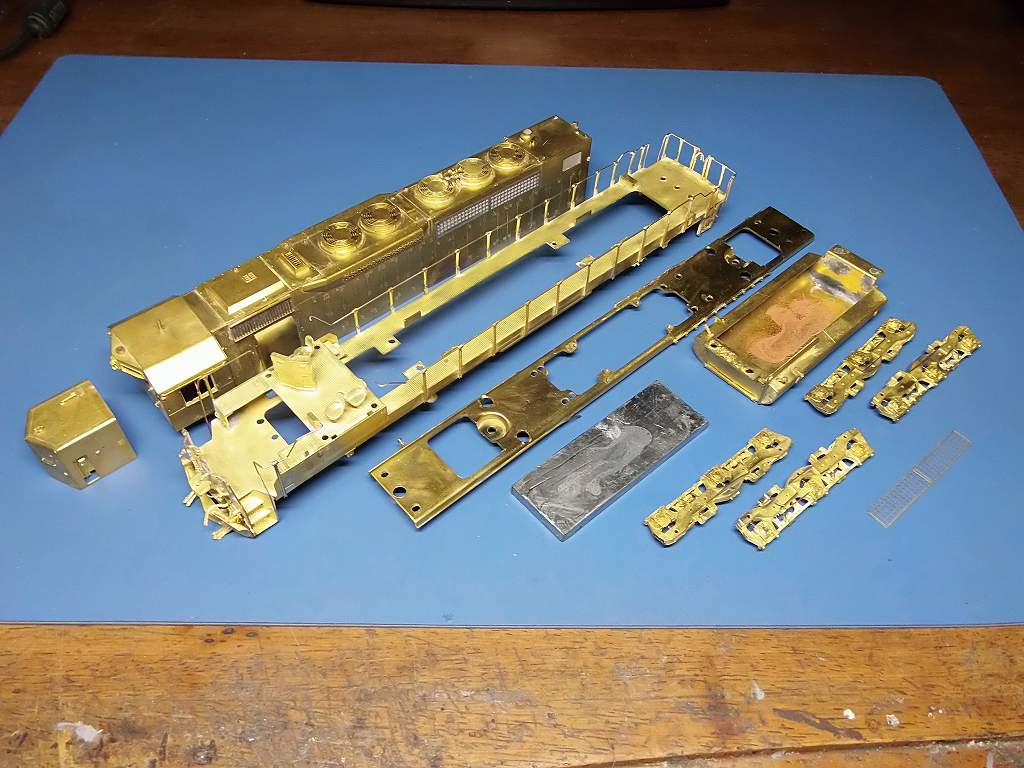

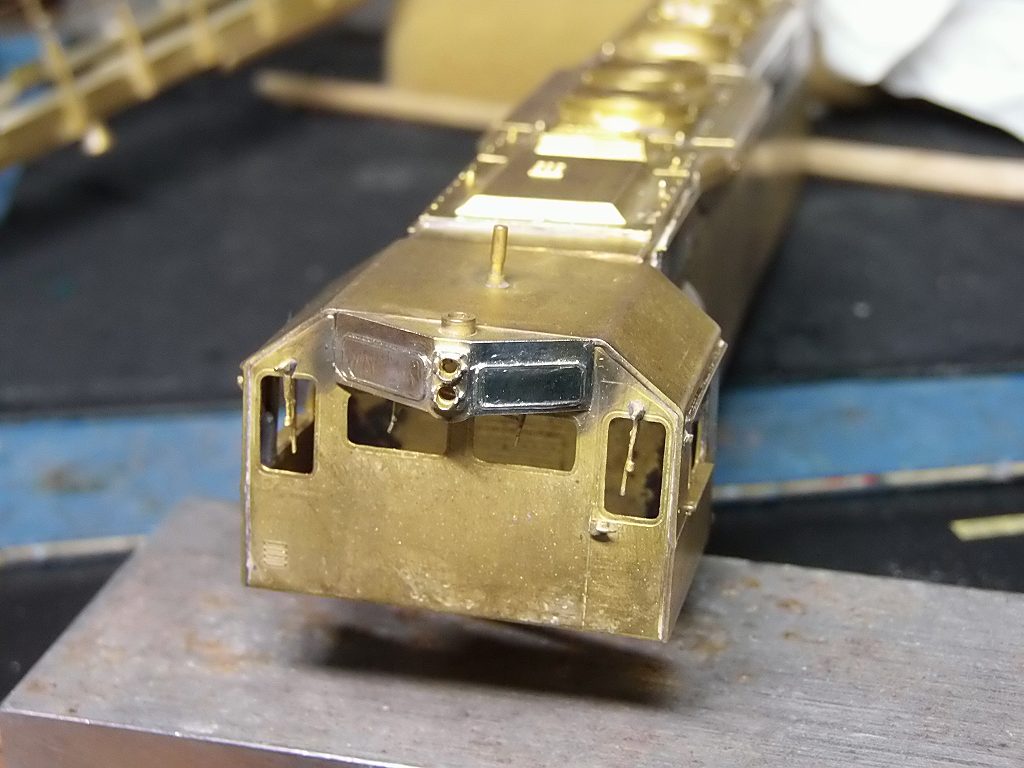

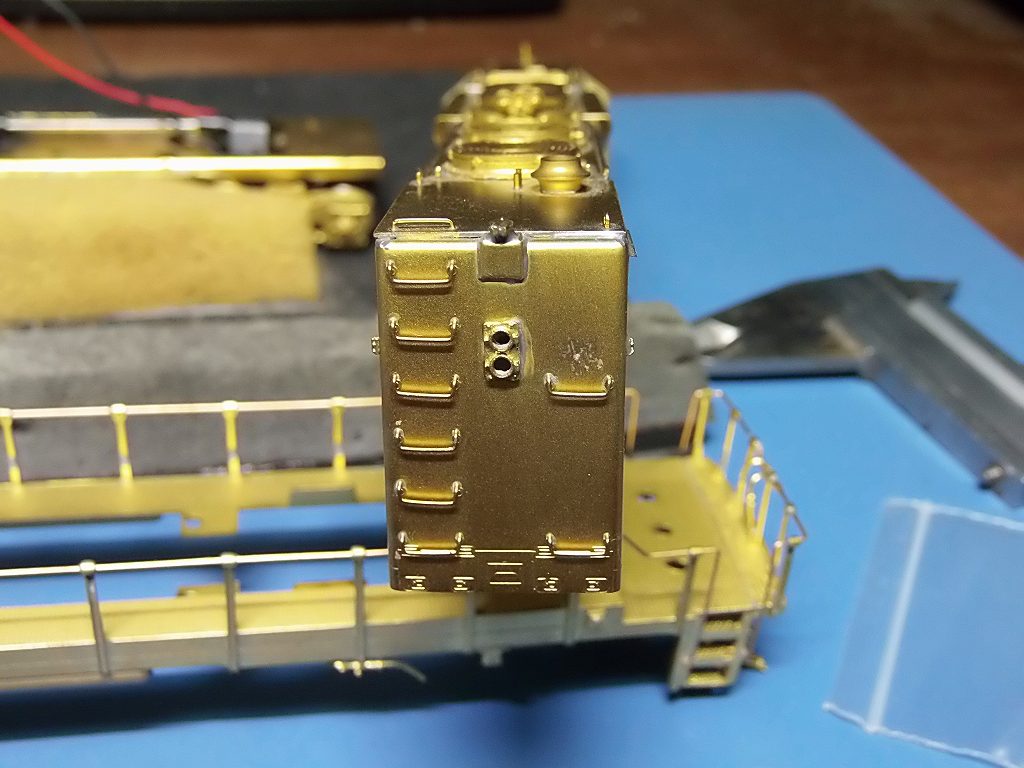

2025/7/11　保護塗装を剥がしました

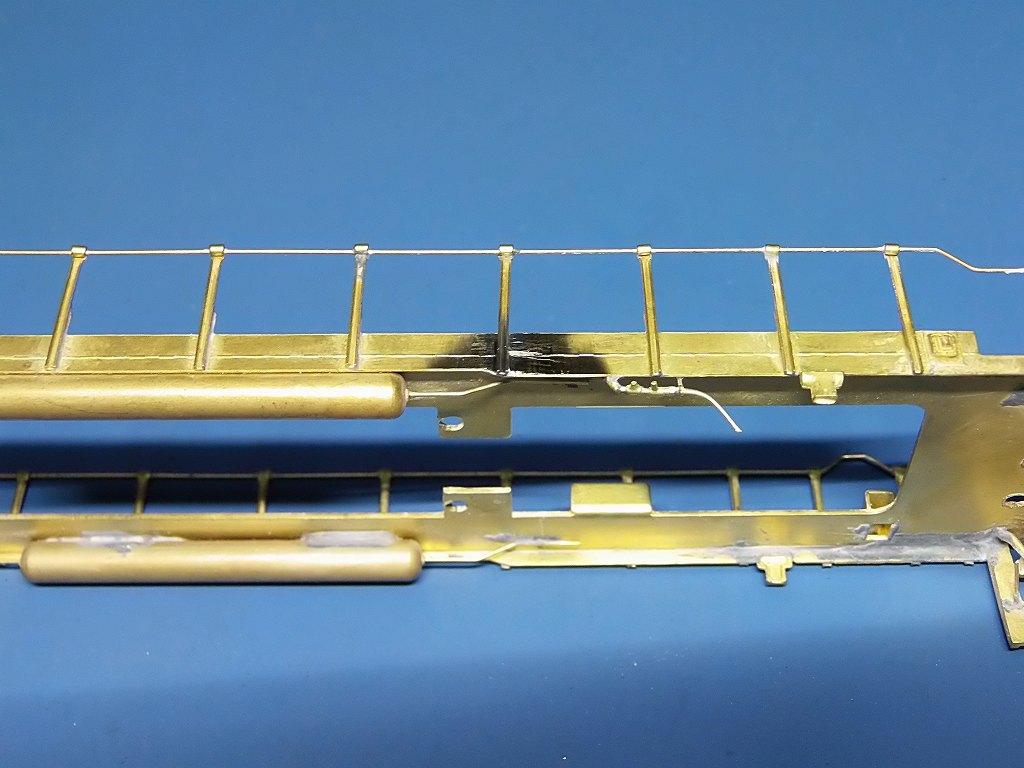

デッキ手すり支柱、半田外れ、修理

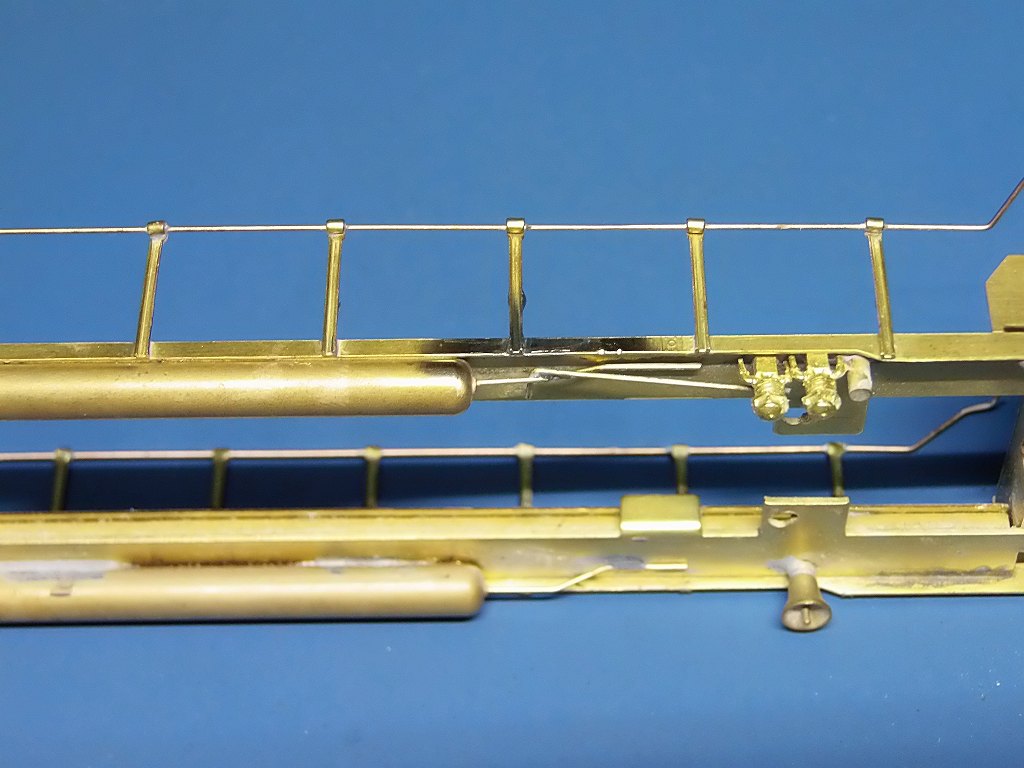

こちら側もデッキ手すり支柱、半田外れ、修理

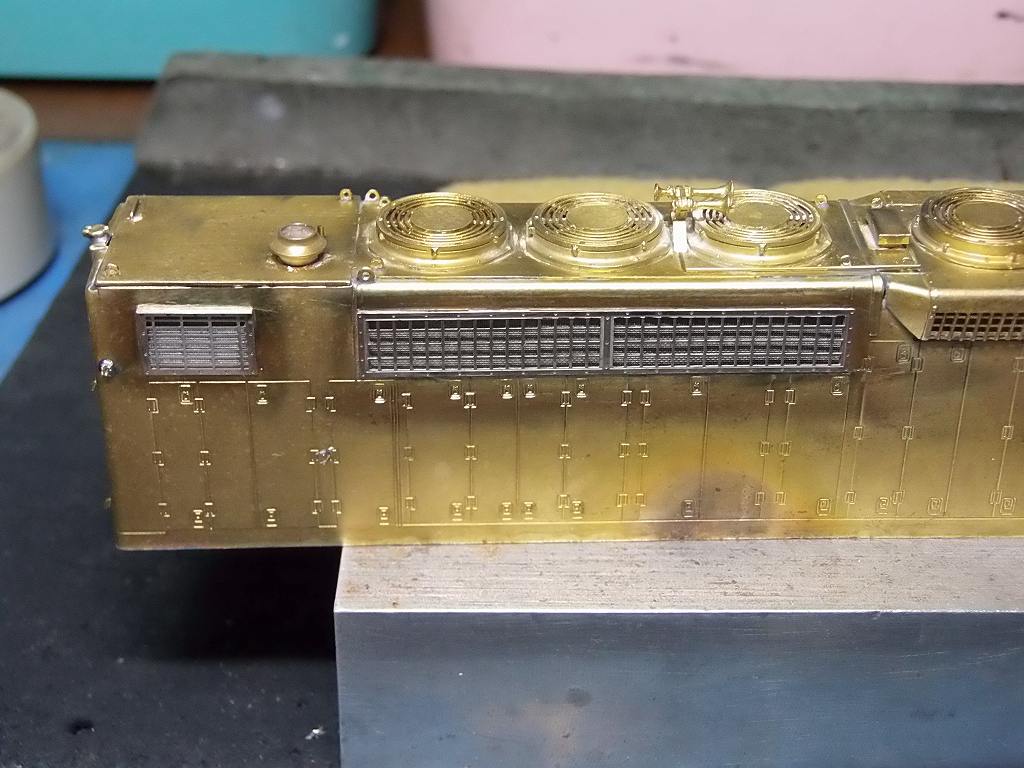

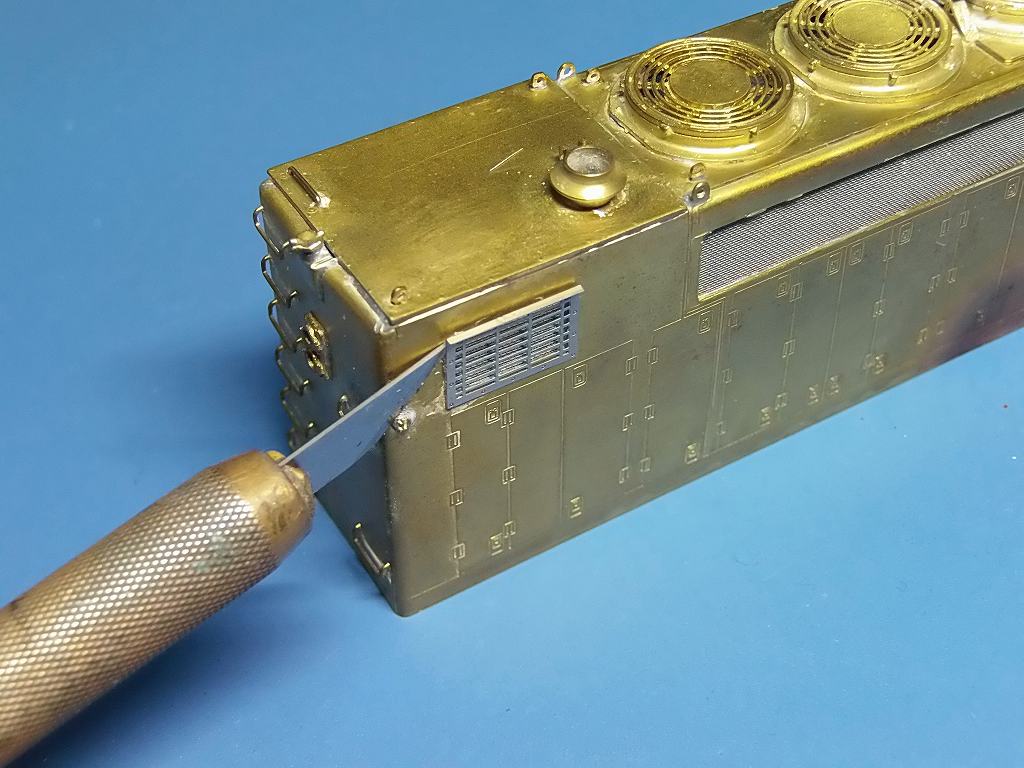

ダクトグリル、接着、外れました



ダクトグリル、接着、外れました

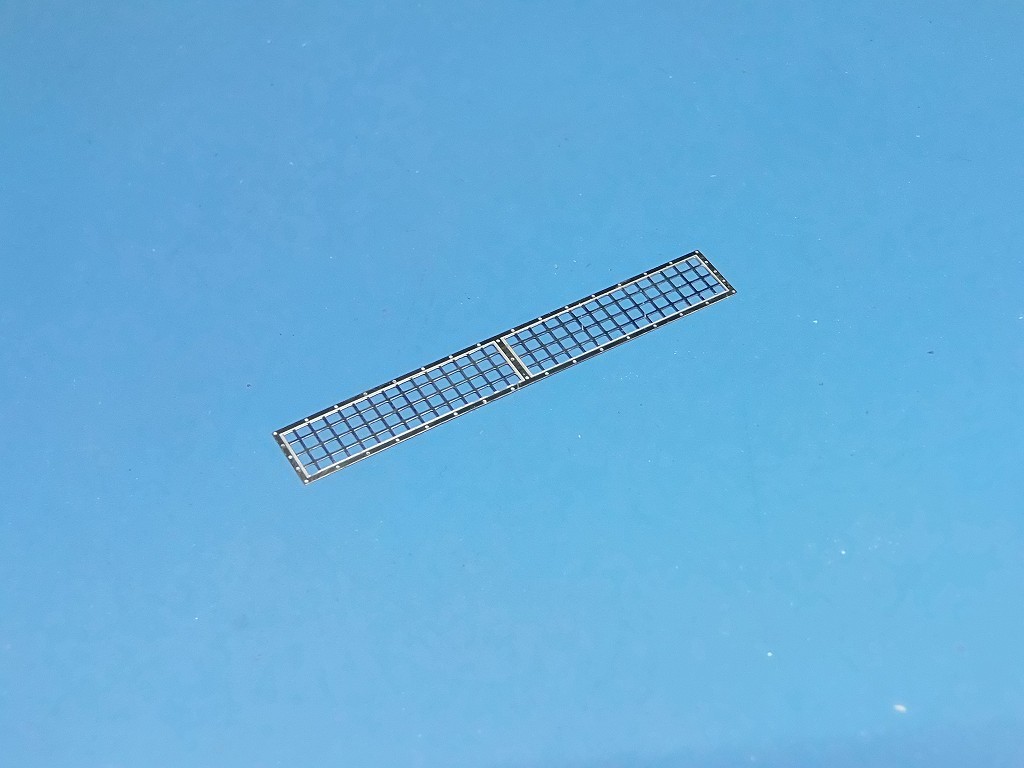

これは、脱落してしまった物、危うく下水に流れる処でした

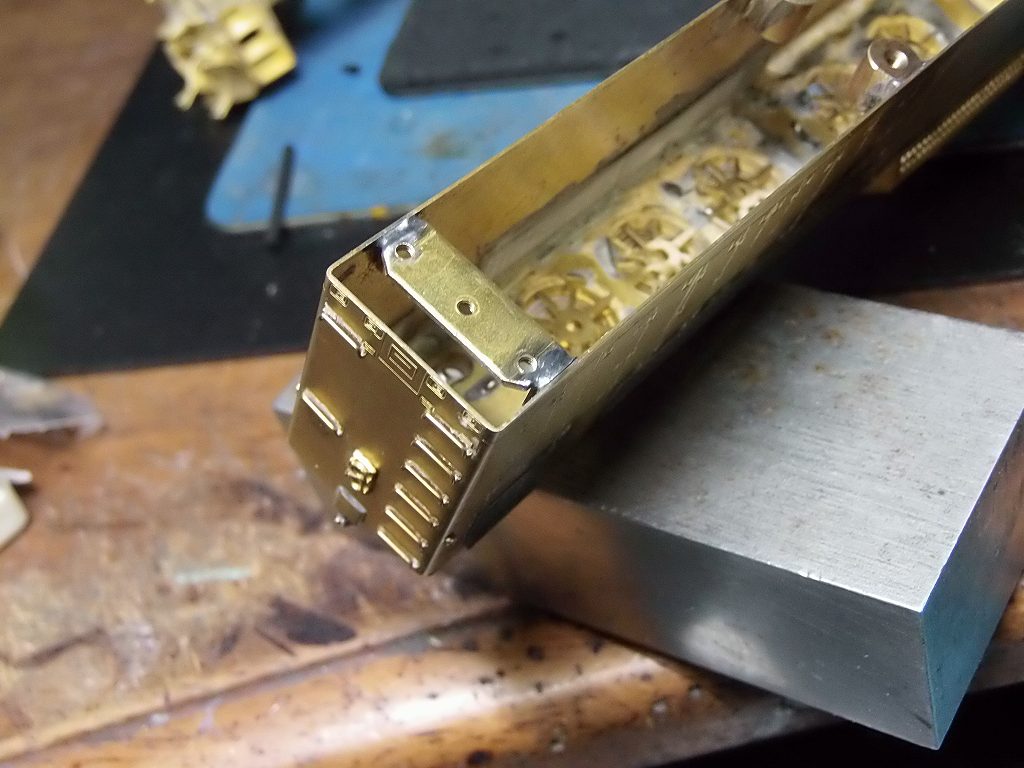

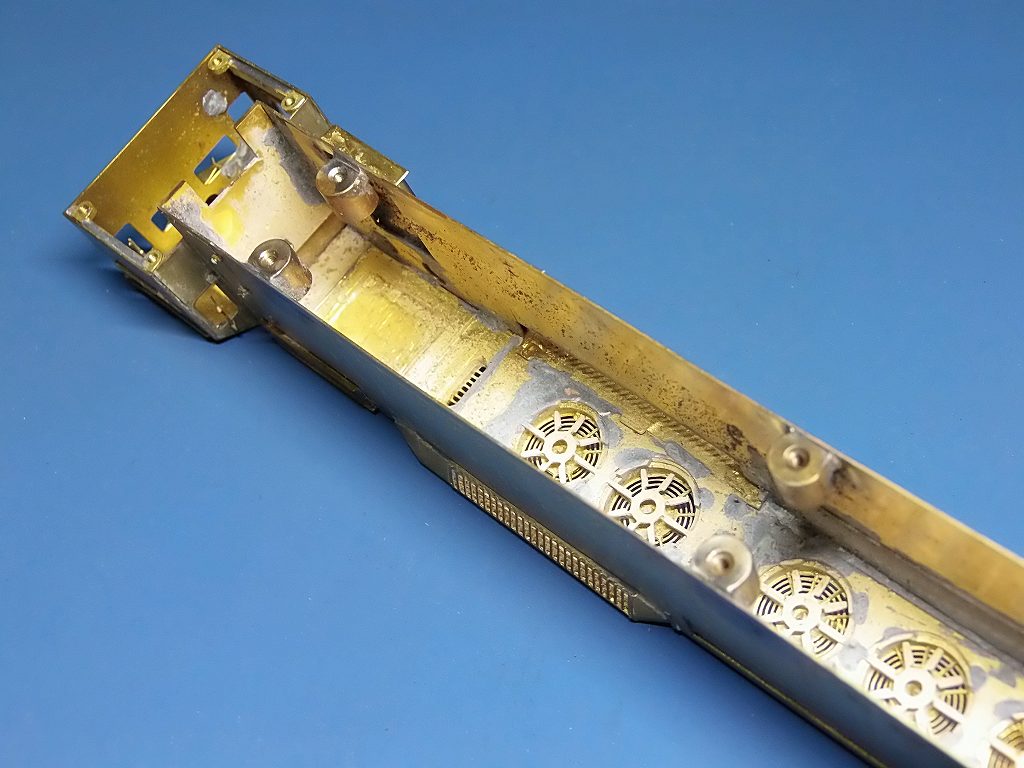

床板のステー、タップ立て直し、半田やり直し

次は、下地塗装、調整に掛かります

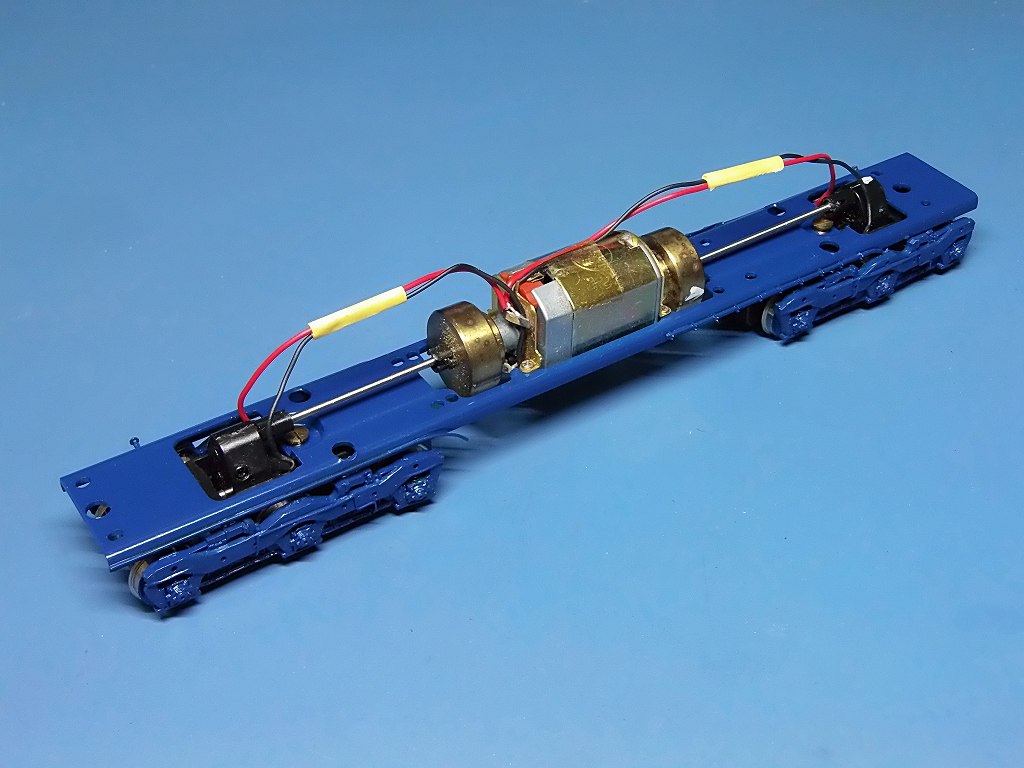

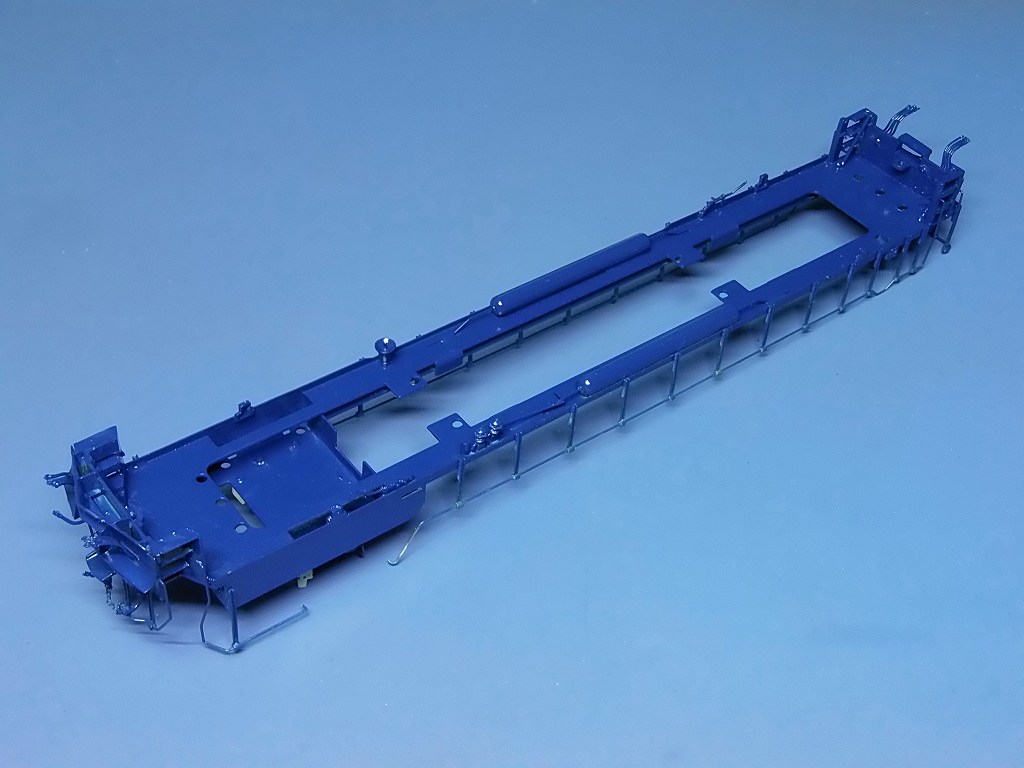

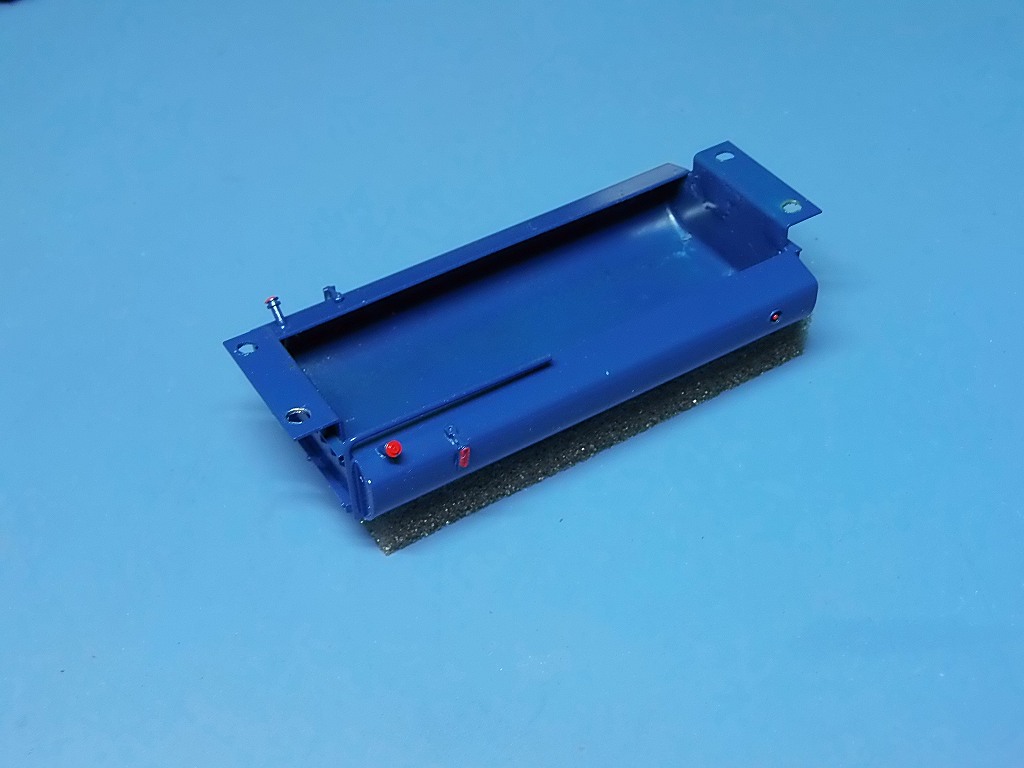

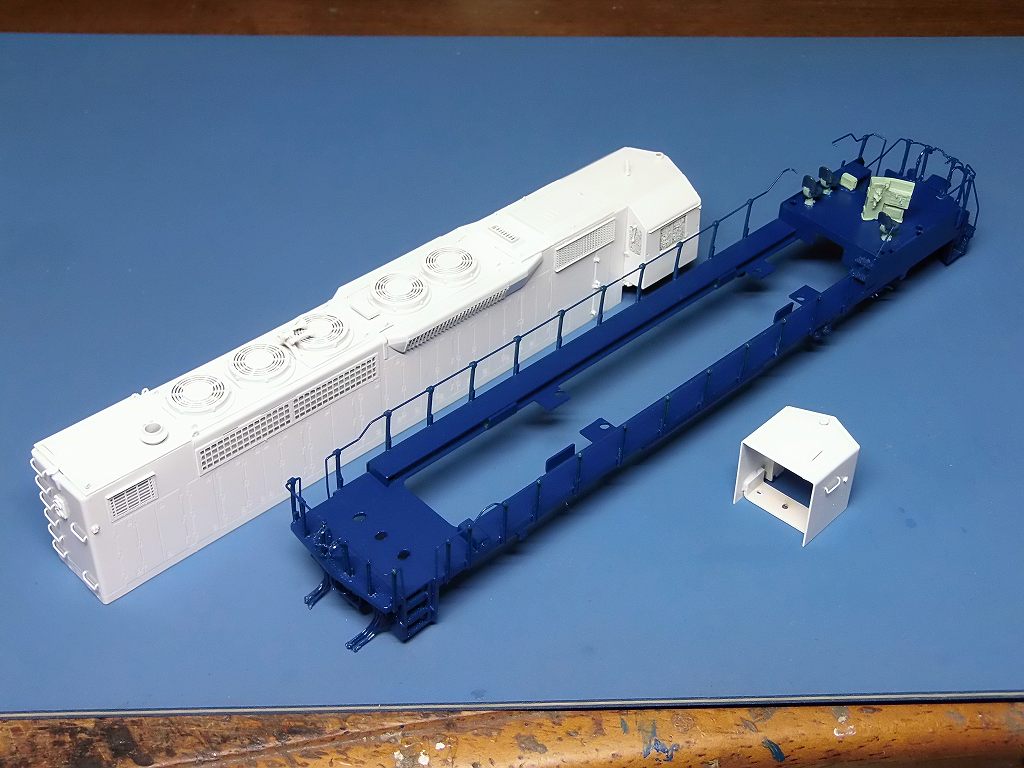

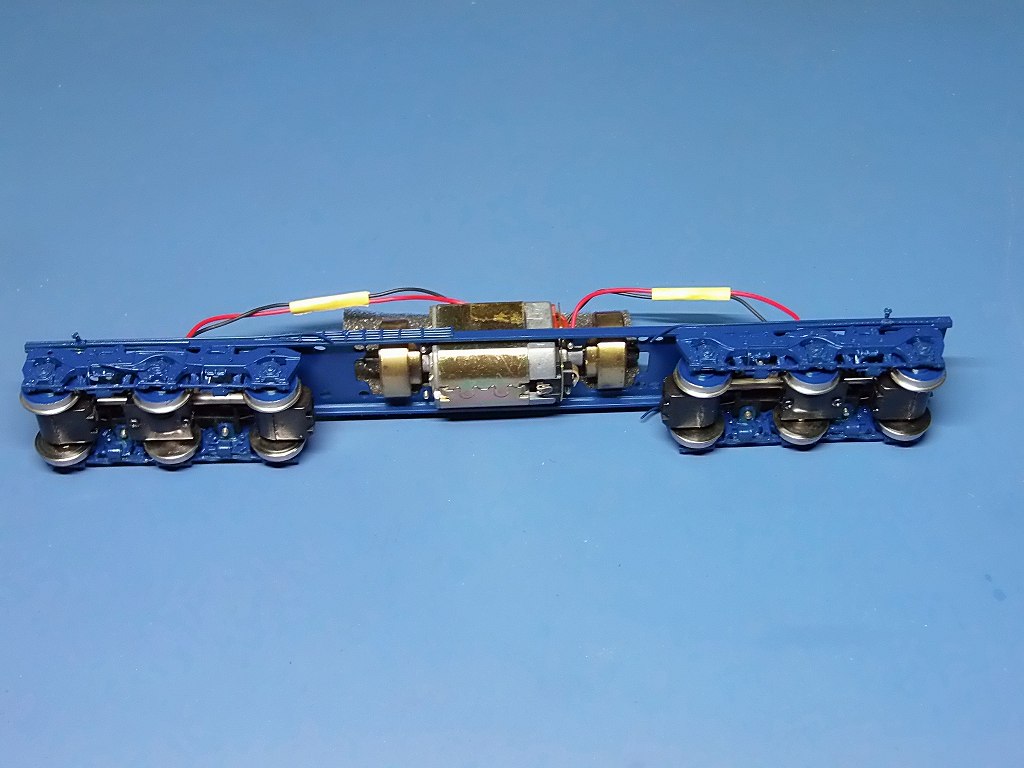

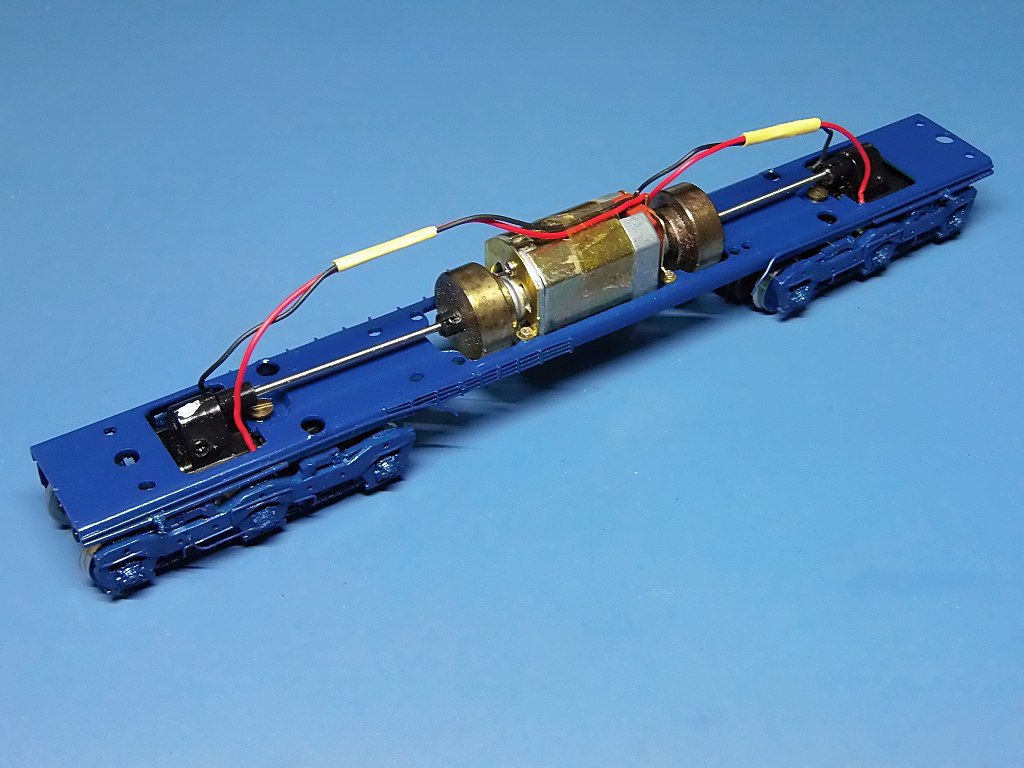

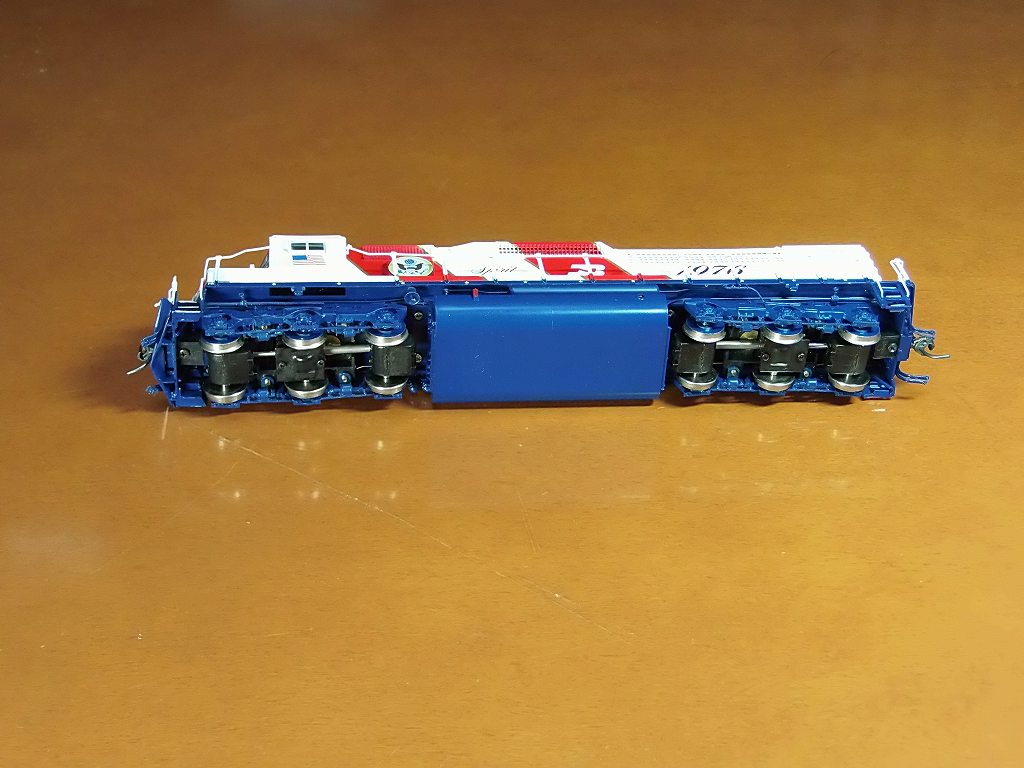

2025/7/11　下廻りを塗装しました

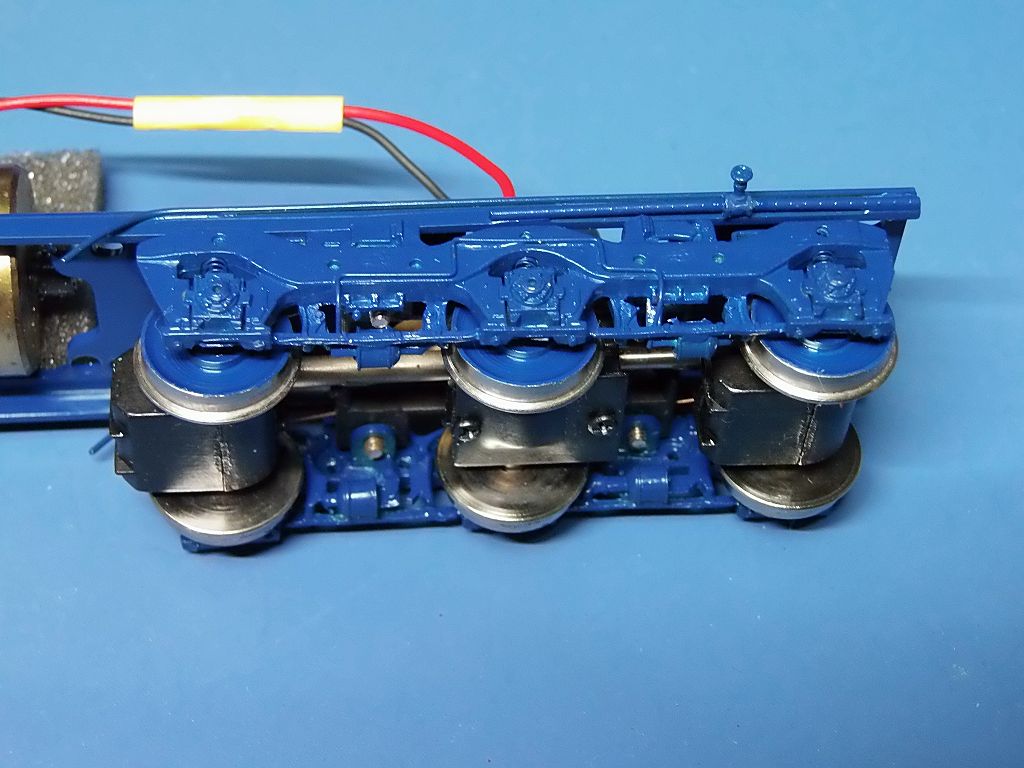

ギヤ廻り、グリスアップをして、試運転しました
走行音は、少なくなりました

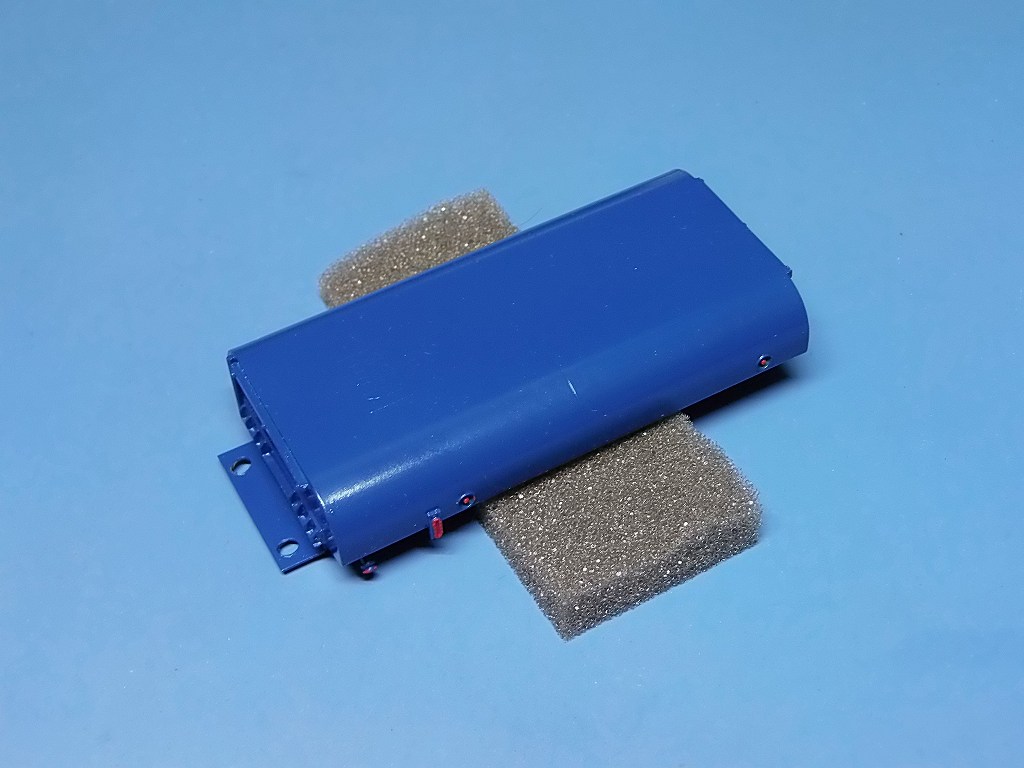

車輪を塗装しました



キャップ、ゲージの赤色は筆刺しです



艶の具合は、デカールを装着後のトップコート吹きつけ時に行います

次は、車体に掛かります

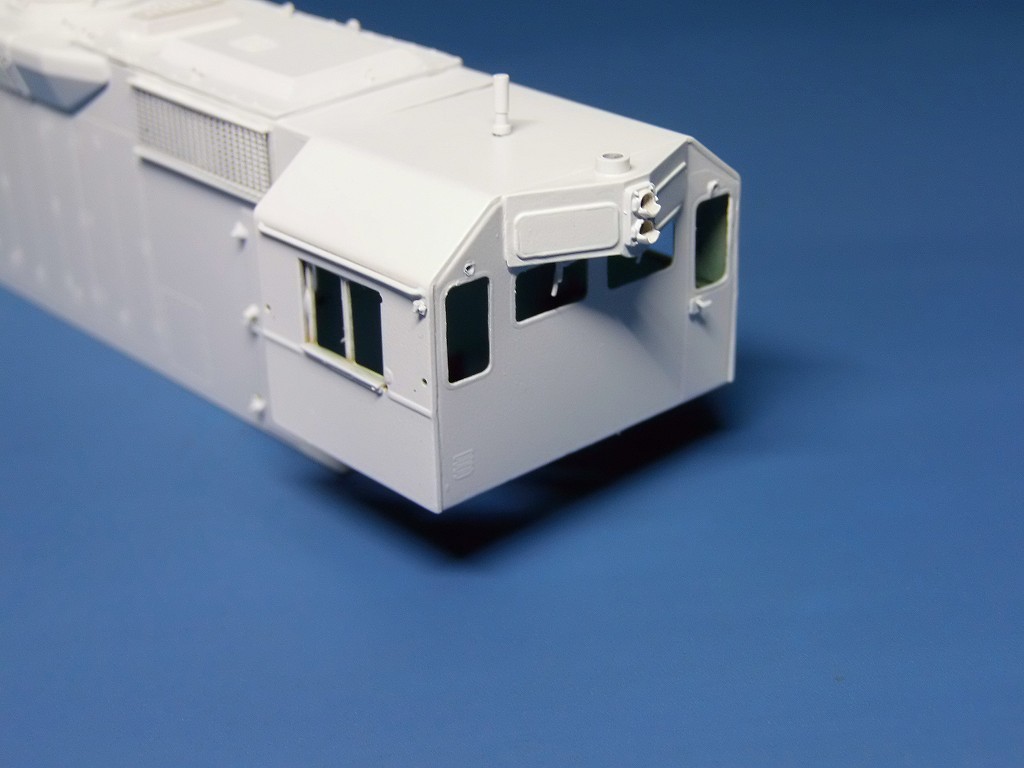

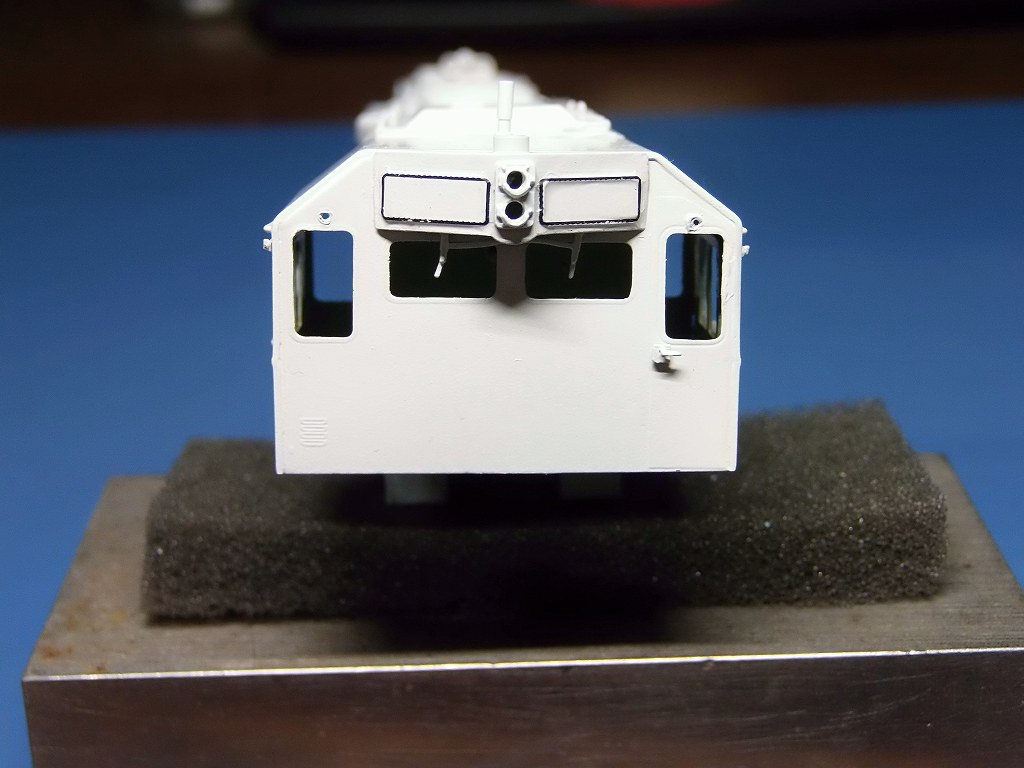

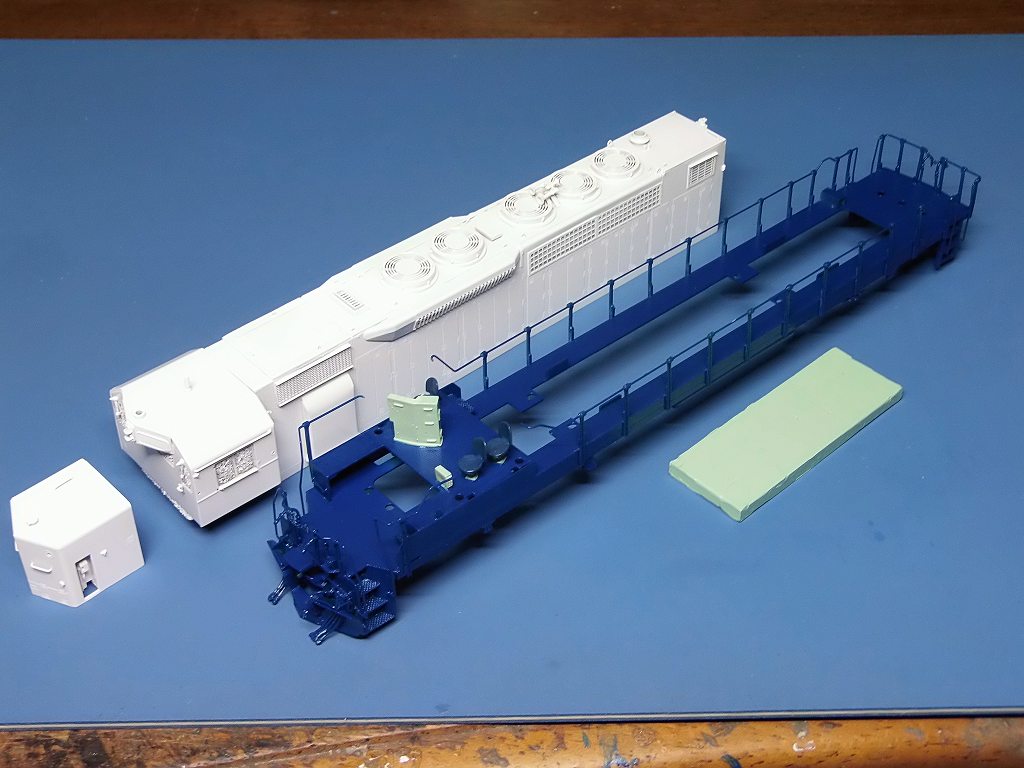

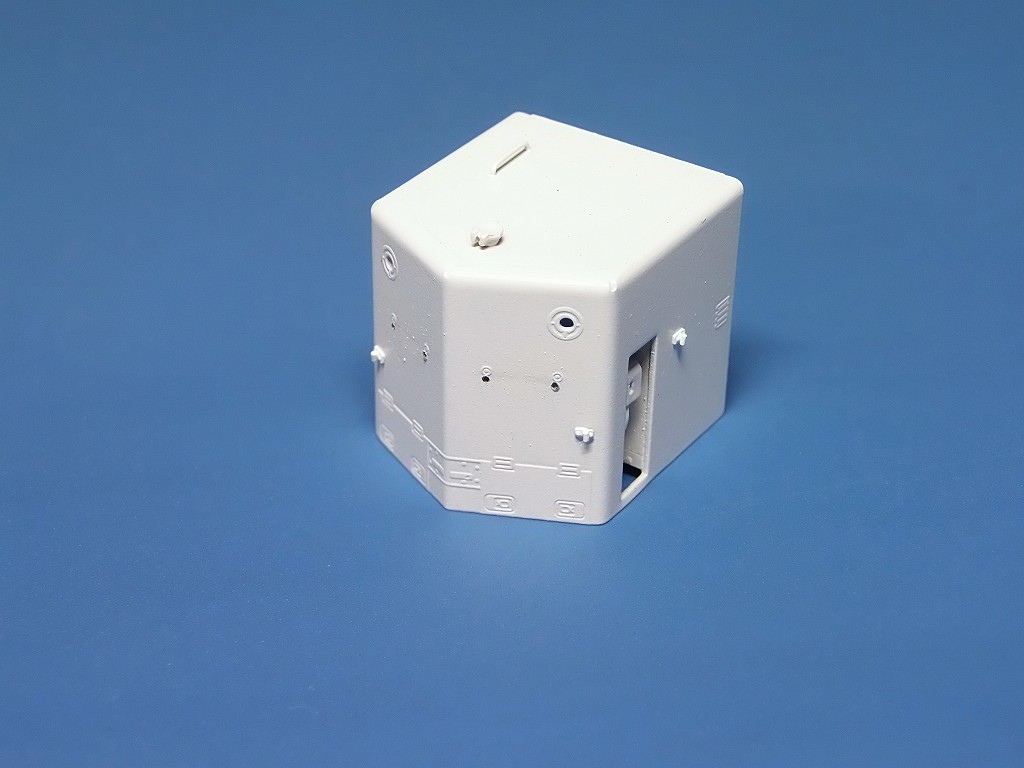

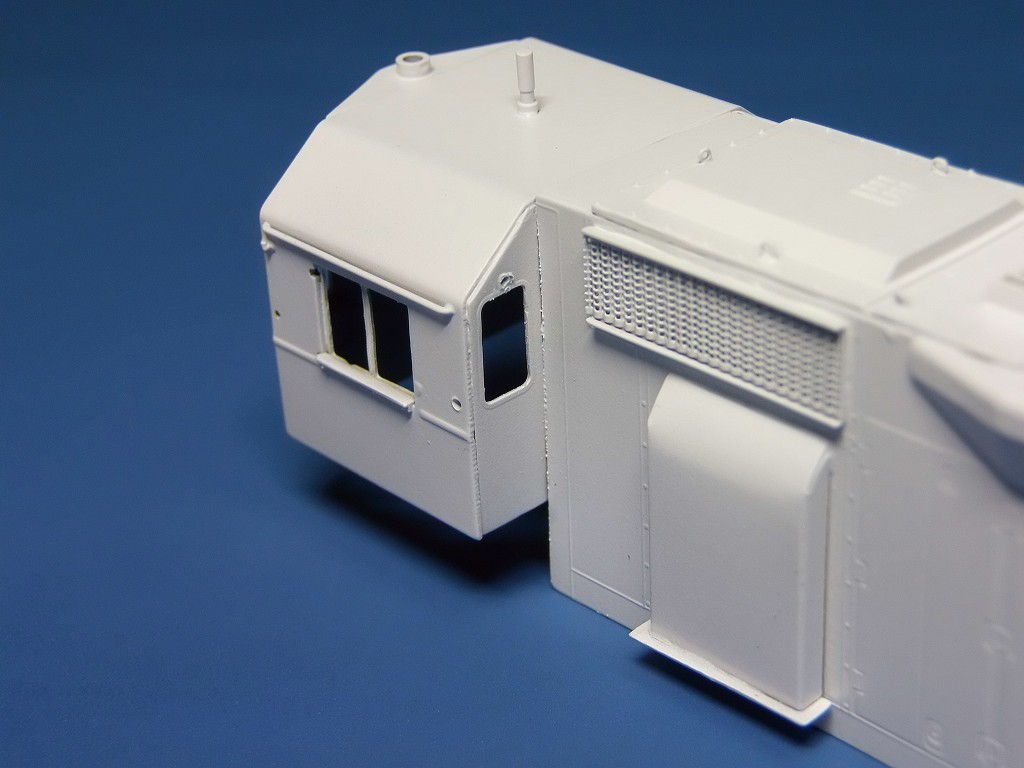

2025/7/12　下地塗装をしました







7/12　以下塗装に掛かる前の処理

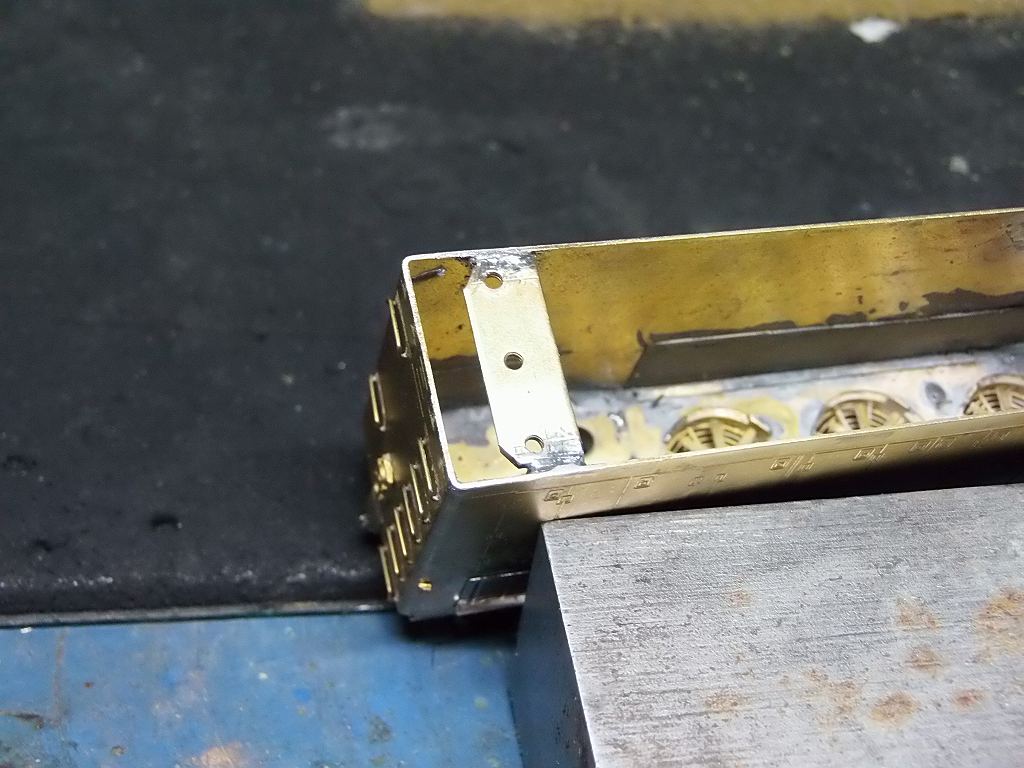

床板取り付けステー、半田外れです



しっかりと再半田しました

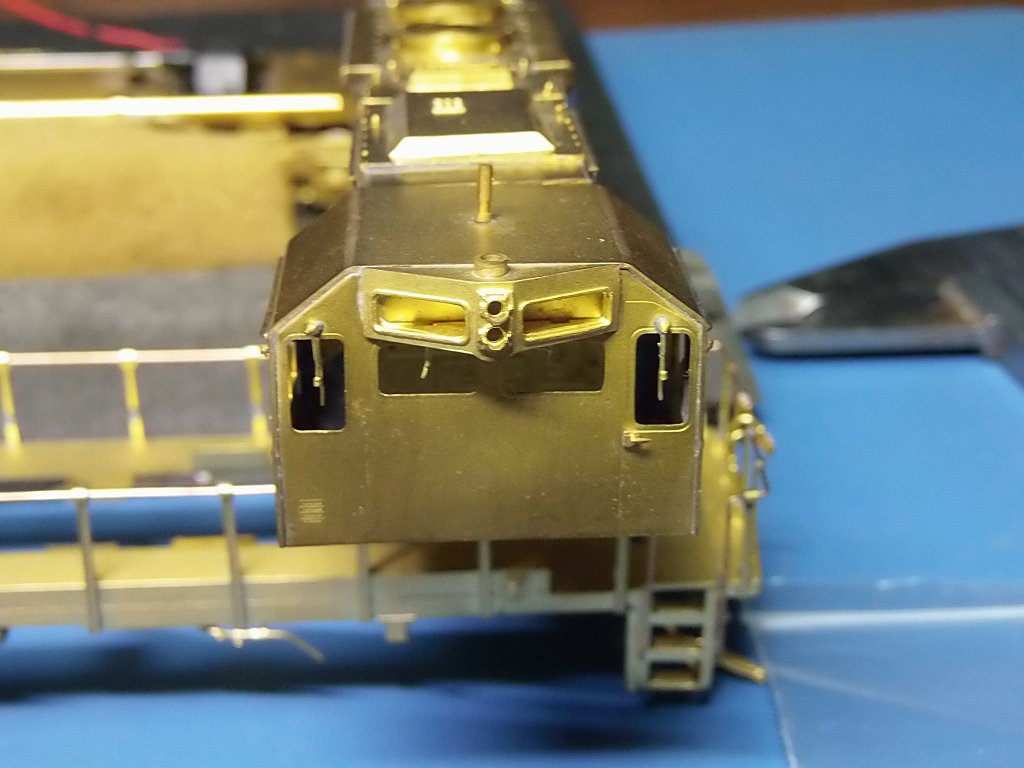

ワイパーの姿勢を修正、ナンバーボードを塞ぎました

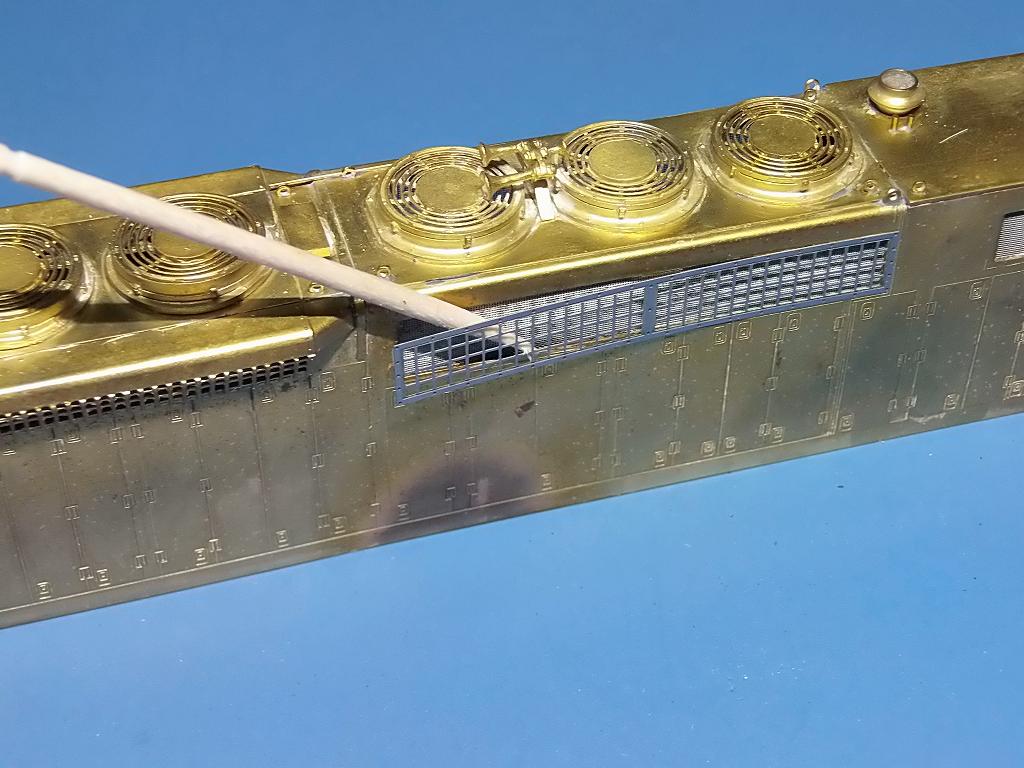

グリル装着、全部貼り直しました

7/13　本日は、仕事はお休みとします、休息・・・・・
と、言いながら、塗り分けするマスキングを考えています

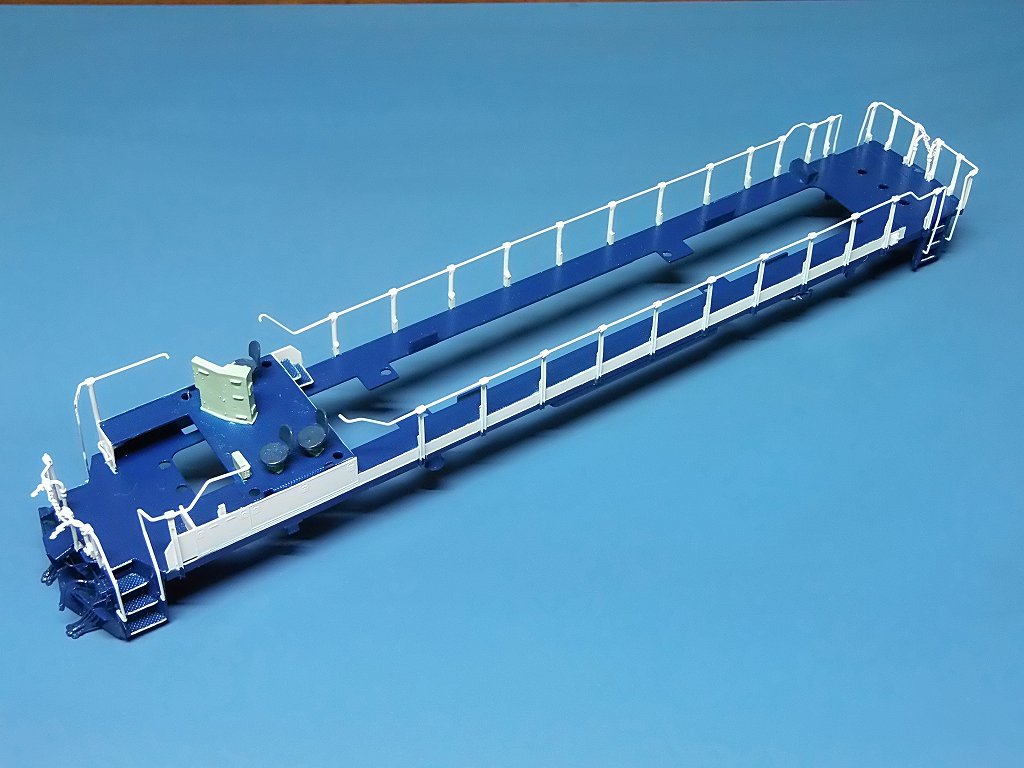

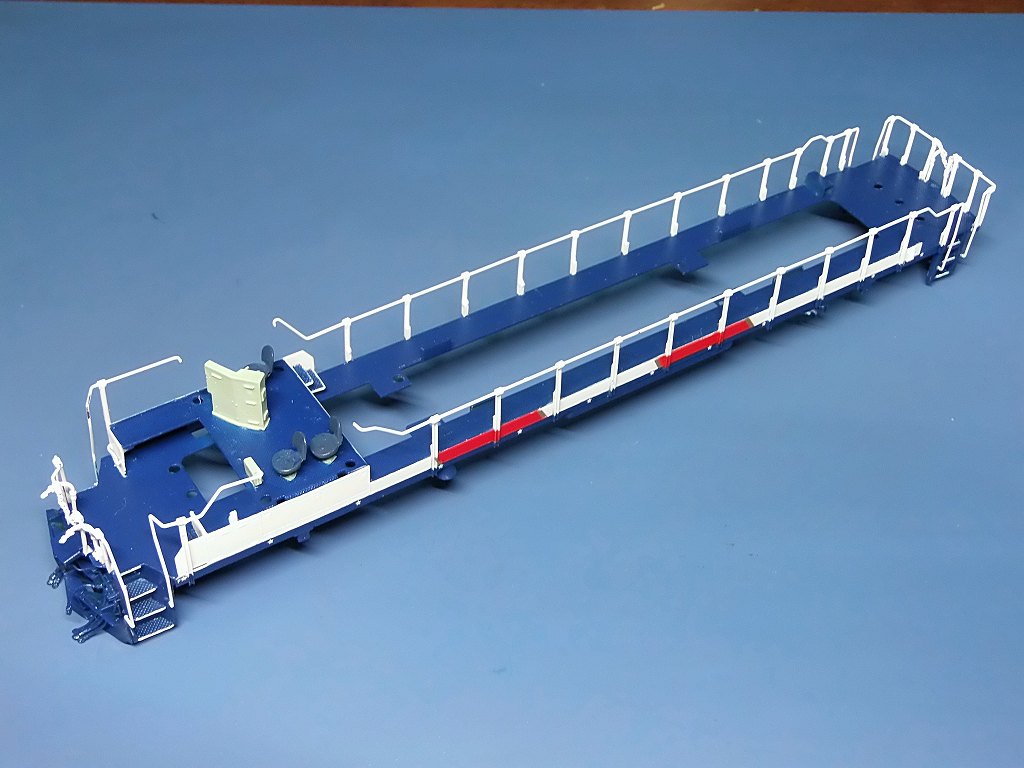

2025/7/14　デッキの塗り分けをしました



苦労して、マスキングをし、吹き付け塗装をしました





塗り分け、デカールを貼る下準備をしています
ナンバーボードの黒Hゴムの表現なんて、筆刺しで出来ようはずが無く
デカールを製作しました
ワイパーが邪魔になるので外しました



リヤ側もワイパーが邪魔になるので外しました



赤のストライプ、デカールを貼るのに手すりが邪魔で外しました

次は、いよいよ赤を塗り分けします、上手く行きますように

2025/7/15　塗り分けまでとても行きませんでした



試行錯誤して、色々大きさを作り実際に貼って試しながらの作成です

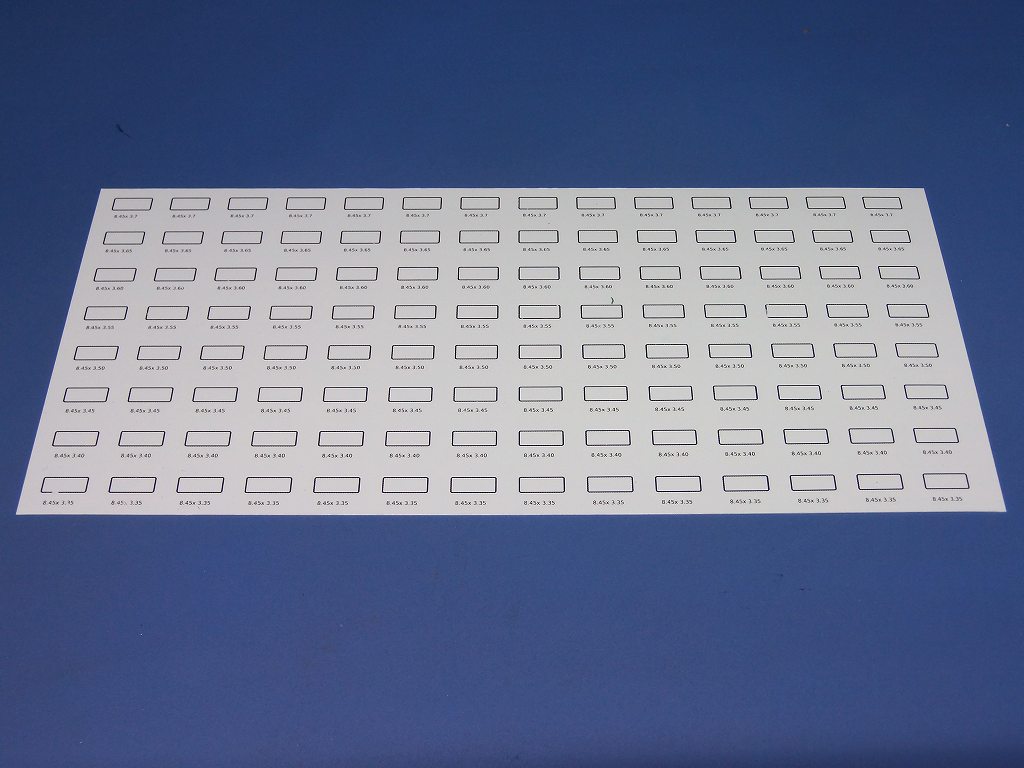

大きさ的に、Hゴム幅、0.3mm　外周、 8.45x3.45、8.45x3.40、8.45x3.35 辺りが
何とか合うようです

何とも、ロスト製の精度と、インクスケープ + ALPS MD-5500 の精度が違いすぎて
下の写真辺りが、まずまず適合しそうです
ロストで無く、引き物、エッチンク物なら、まだ精度が出るのですが、、、、
K国さんは、何でもロストで作りたがるもんで、大変です



金色のストライプ、1.0mm 幅でデカールを作成します
実車写真から車体に描かれた線幅の比率を計算すると、0.9mm〜1.0mm
と、計算上なるのです

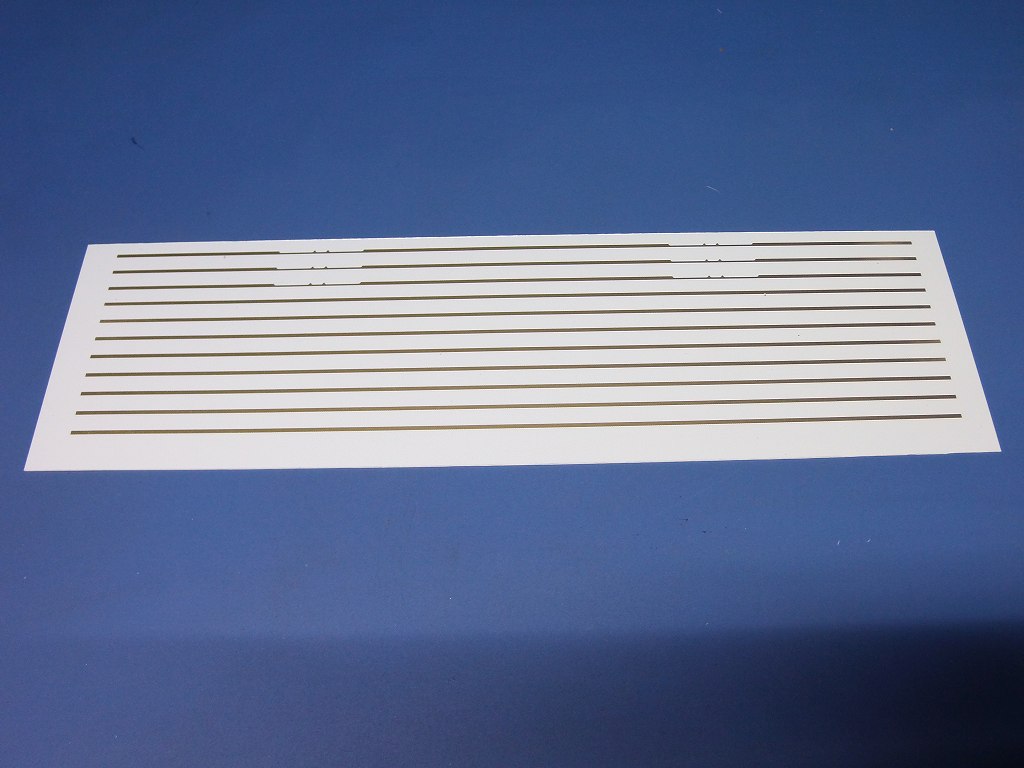

で、金色のストライプをインクスケープと、ALPS MD-5500 で、DECAL を作成しました
　⇒　以下写真です、真上から写すと、光が反射して上手く撮れません
で、斜め上から撮りました



金色の「メタリックゴールド」での、印刷です
あらかじめ、No BOAD の Hゴムの形状を逃げて作ってあります
こんなあんなで、一日費やしてしまいました

次は、いよいよ赤を塗り分けします、上手く行きますように

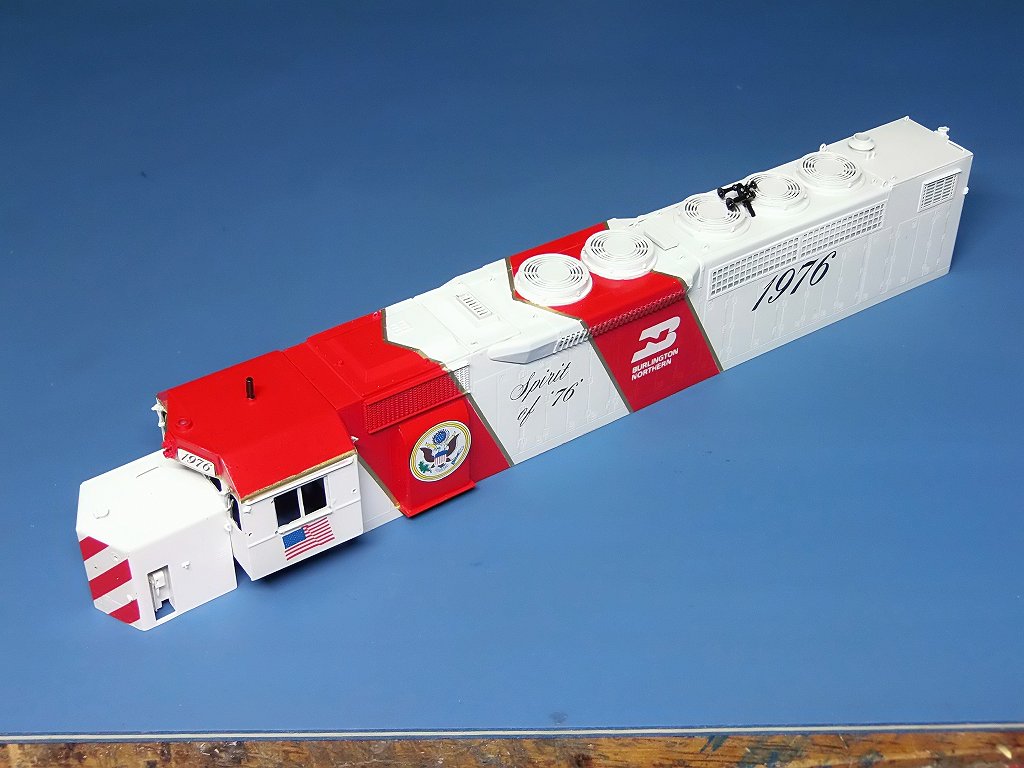

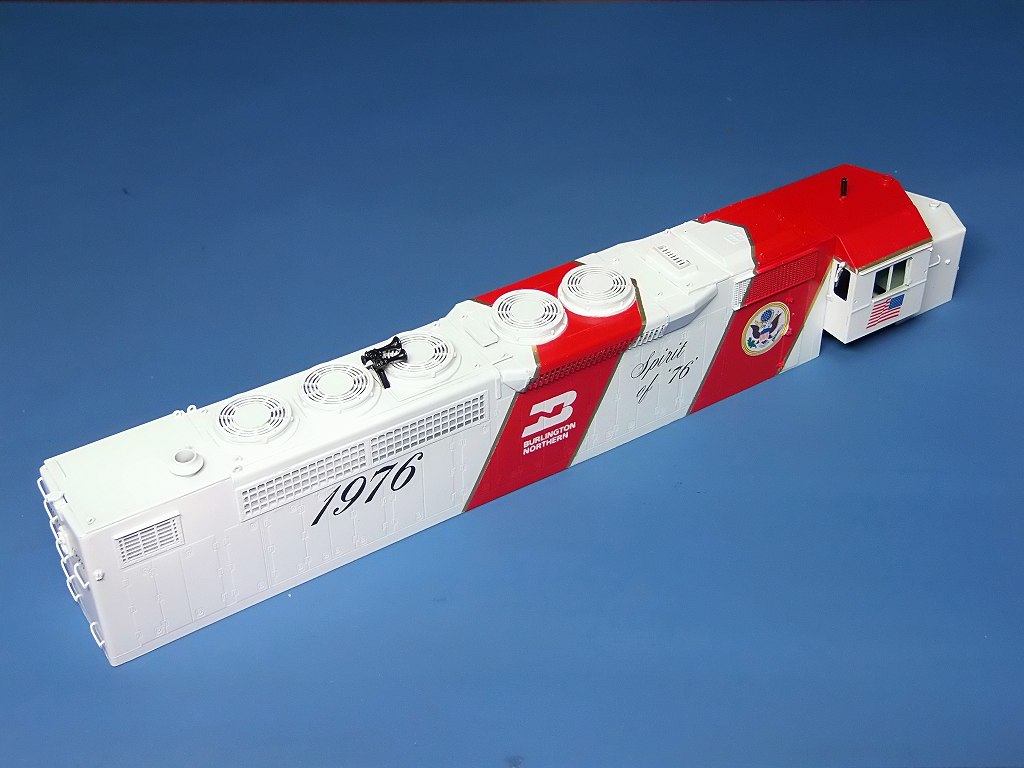

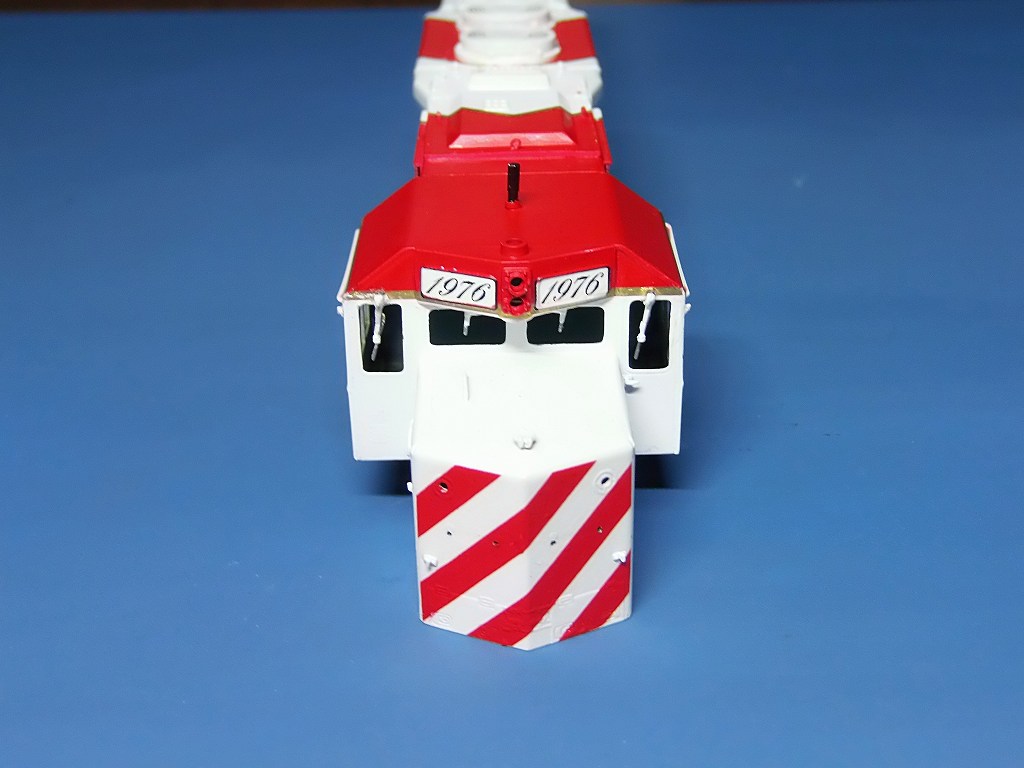

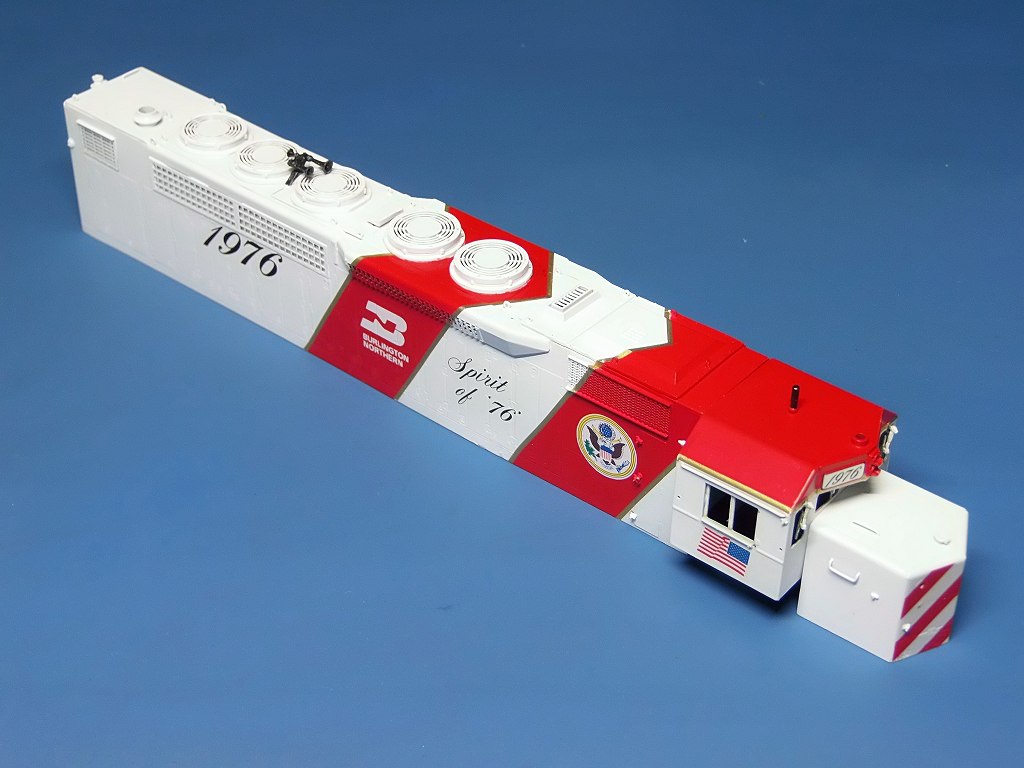

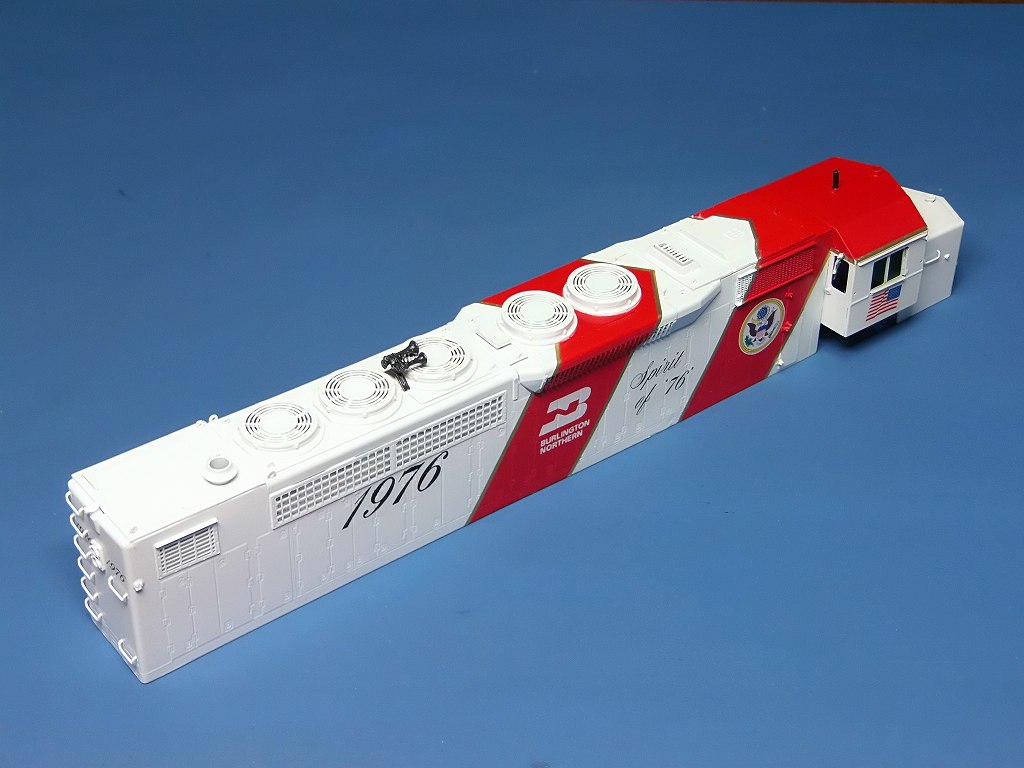

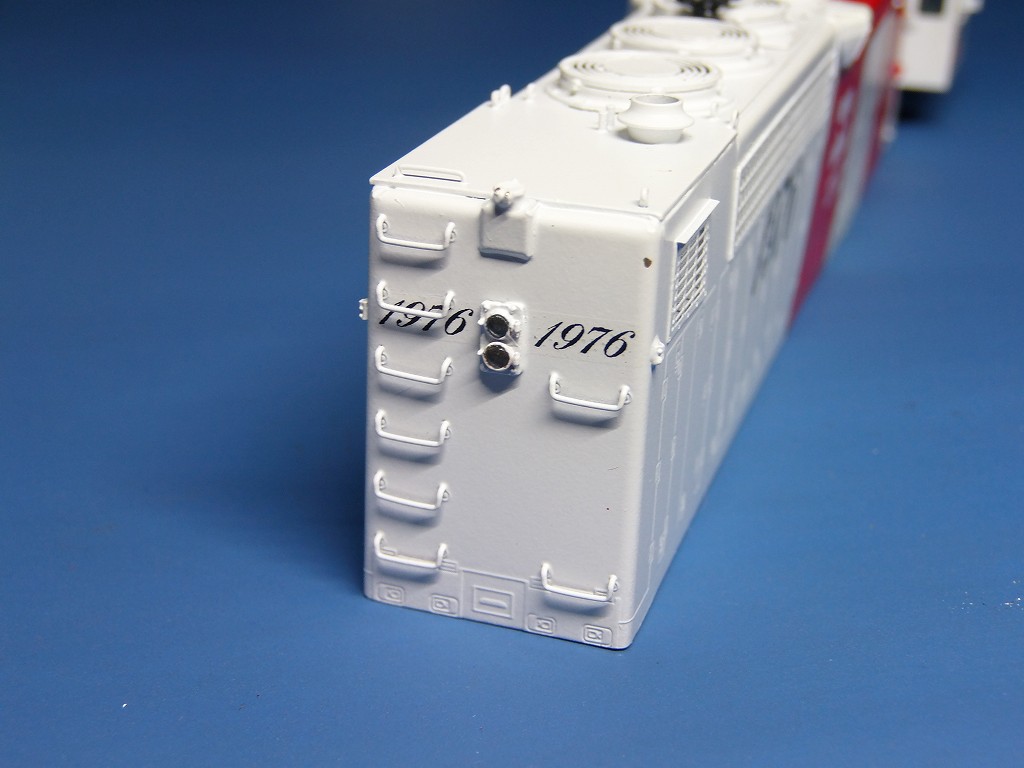

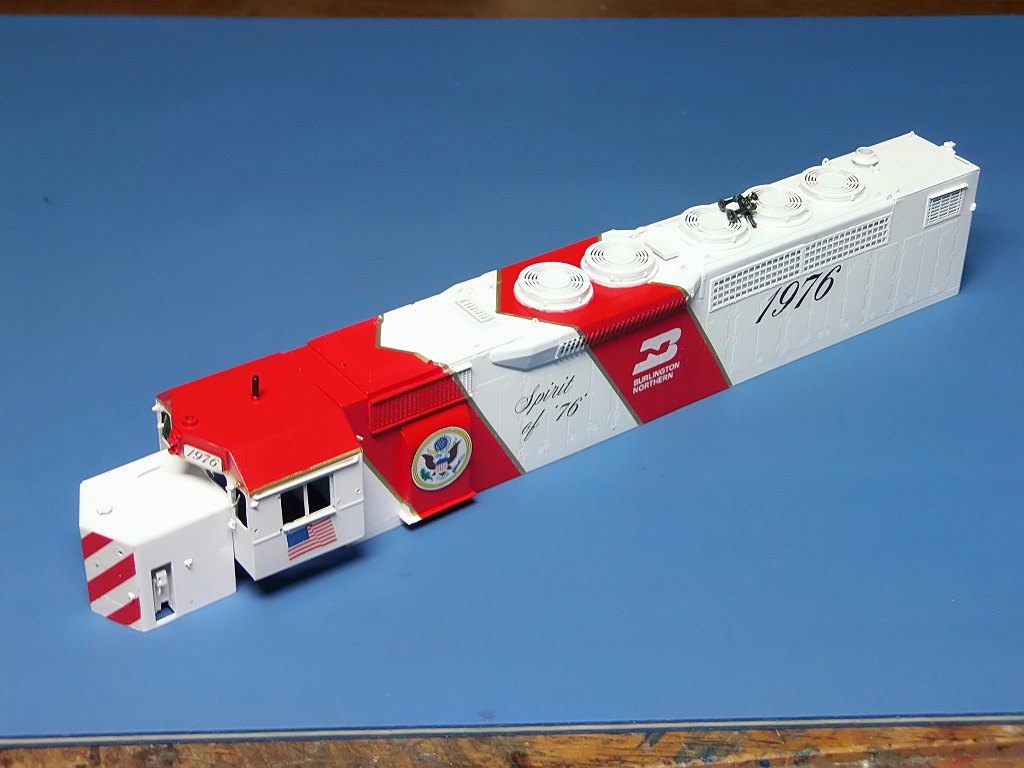

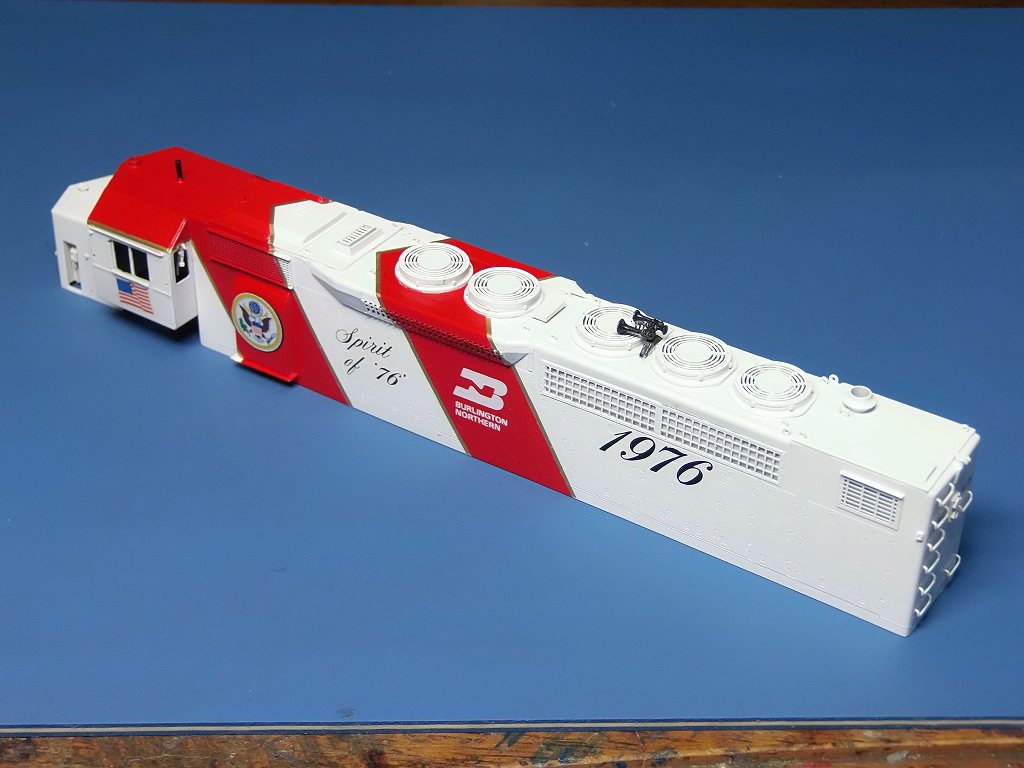

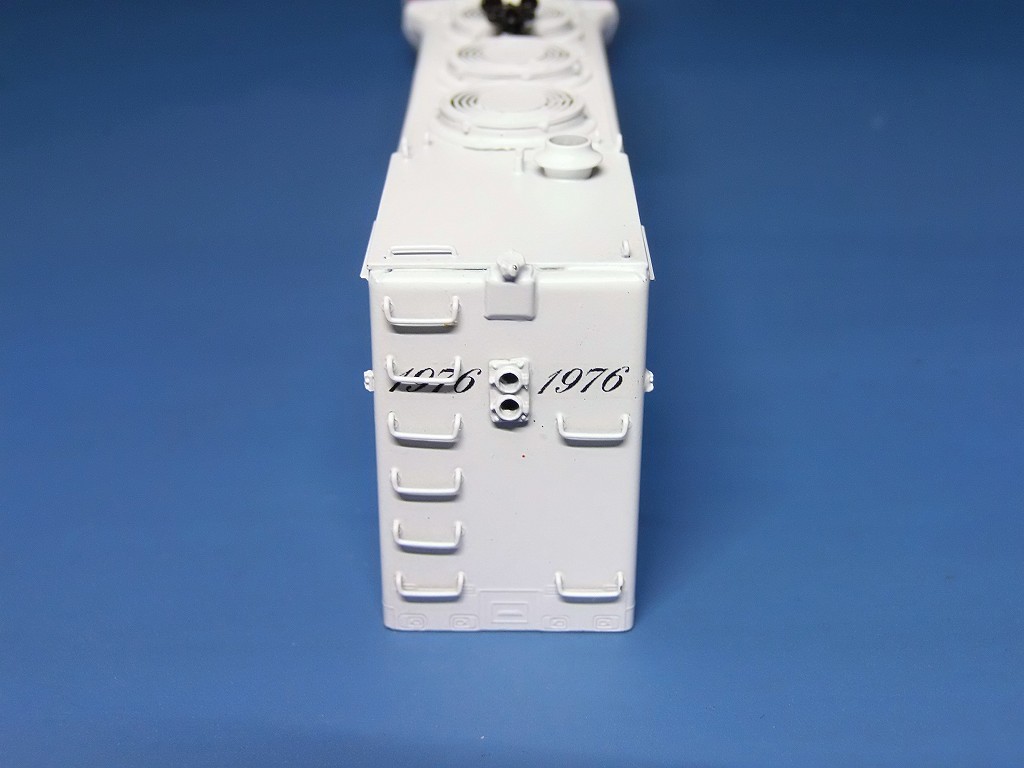

2025/7/17　上車体の塗装が出来ました

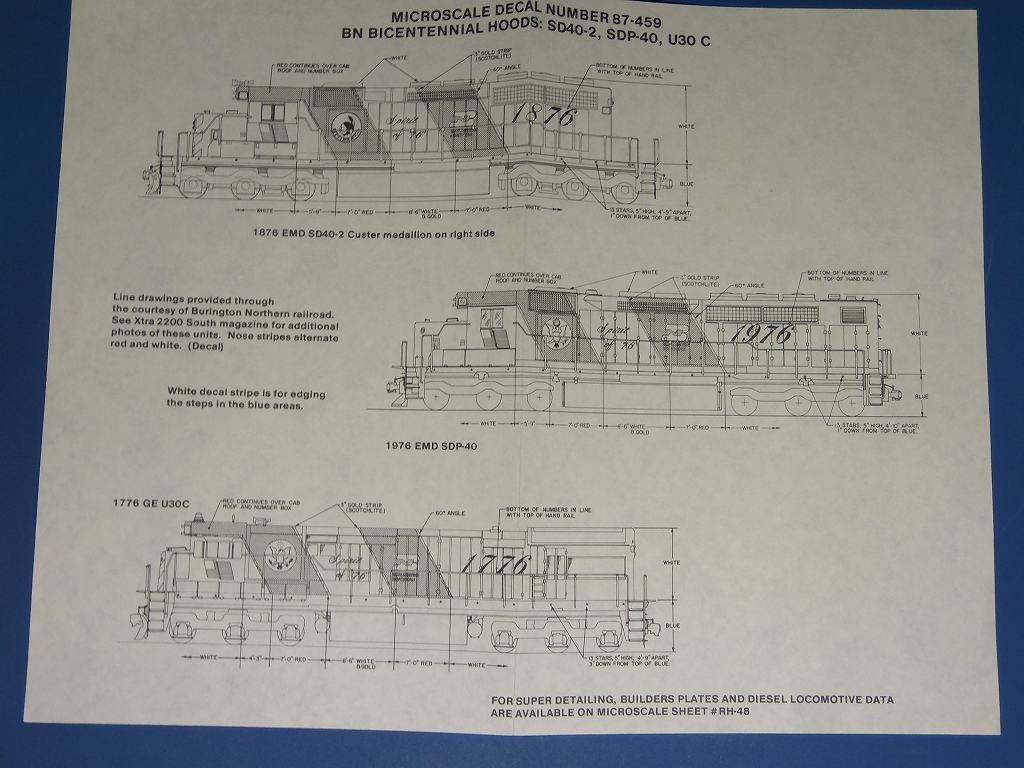

実車写真と、三面図、OMI 車体と、デカールの寸法が違います
ダクトの位置、長さが違います
BNの白デカールが大き過ぎます
三面図には、デカールの位置をデッキ手すりの高さに合わせるよう指示有り
が模型のデッキ高さが高いのです
丸デカールの白渕は、ヤスリで均一に整形し、裏板を作り、左サイドは装着
60度の赤ストライプ位置は、目立つ位置決めの場所を拾い位置決めとしました
ですから、美的に見えればそれで良しとして下さい
とても、実車写真、三面図の通りには行きませんでした
模型は模型です言葉で位置を指定されでも実現は出来ません
所詮、妥協の位置決めとなりました

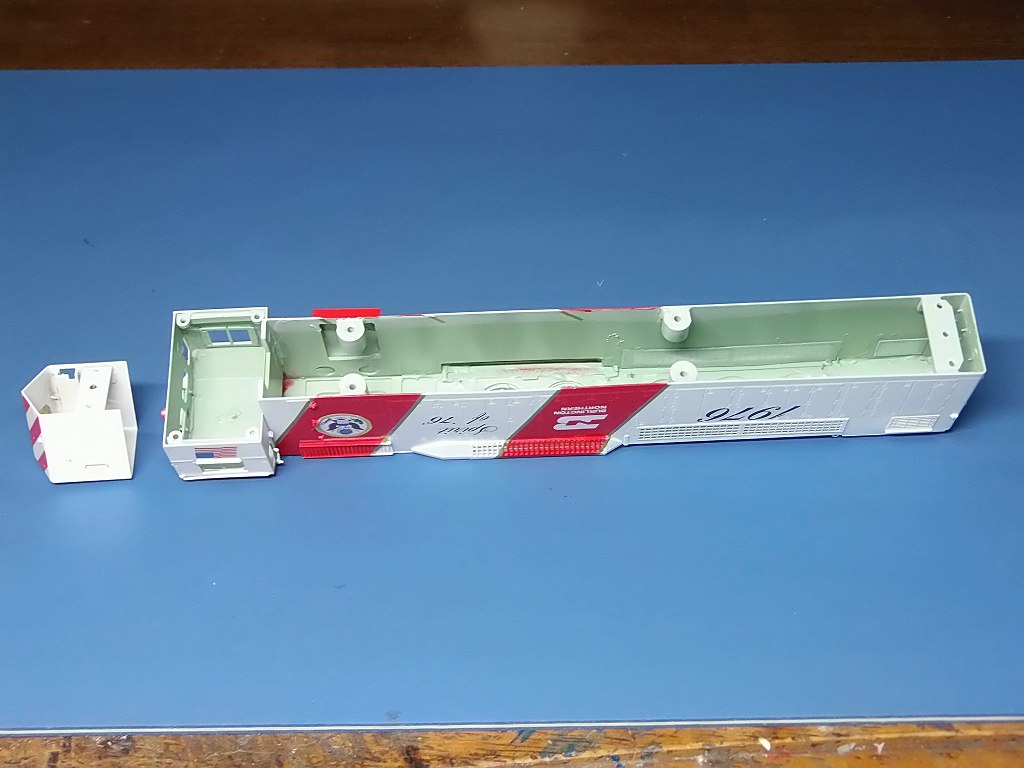

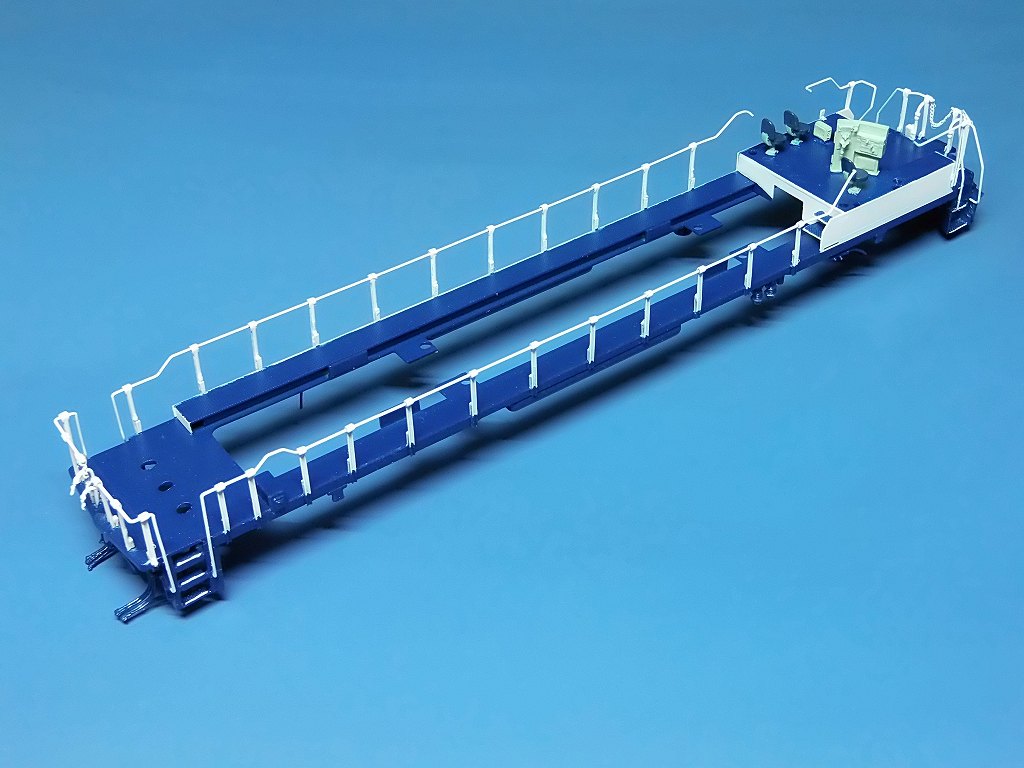

内装色も淡緑色で処理しています



ナンバーホード廻りで、ほぼ一日費やしました



トップコートを半艶で厚めに吹いています
昨日、夕方、CABOOSE のDECAL が届きましたので、
次は、CABOOSE の塗り分けをします

2025/7/19　シンナー、ドボン



どうしても気に入らない処があったのでやり直ししました







満足行く仕上がりとなりました

明日は、CABOOSE の仕上げをします、実は、塗り分けは出来ています

2025/7/21　窓ガラス、ライトレンズ取り付けました

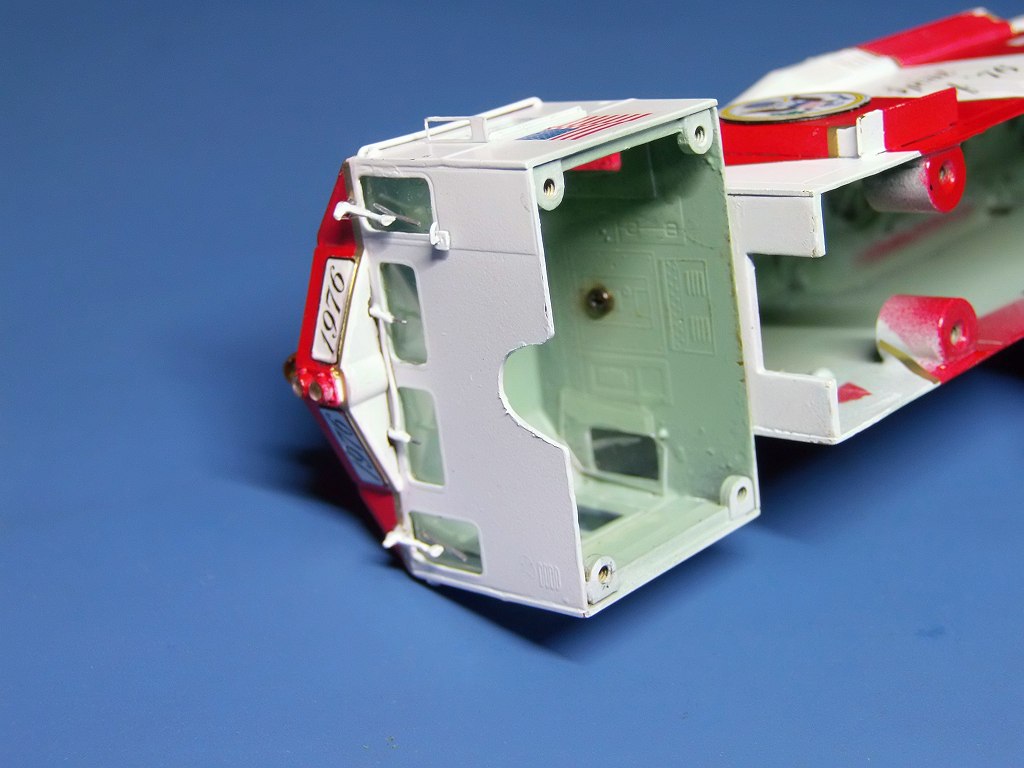

窓ガラスを取り付けたら、キャビンを取り付けるねじが締められません
で、キャビンにトンネル形に削り込みをし、ねじを締めるように改造しました
やはり、塗装をし、窓ガラスを取り付けるような仕様になっていないのでしょう

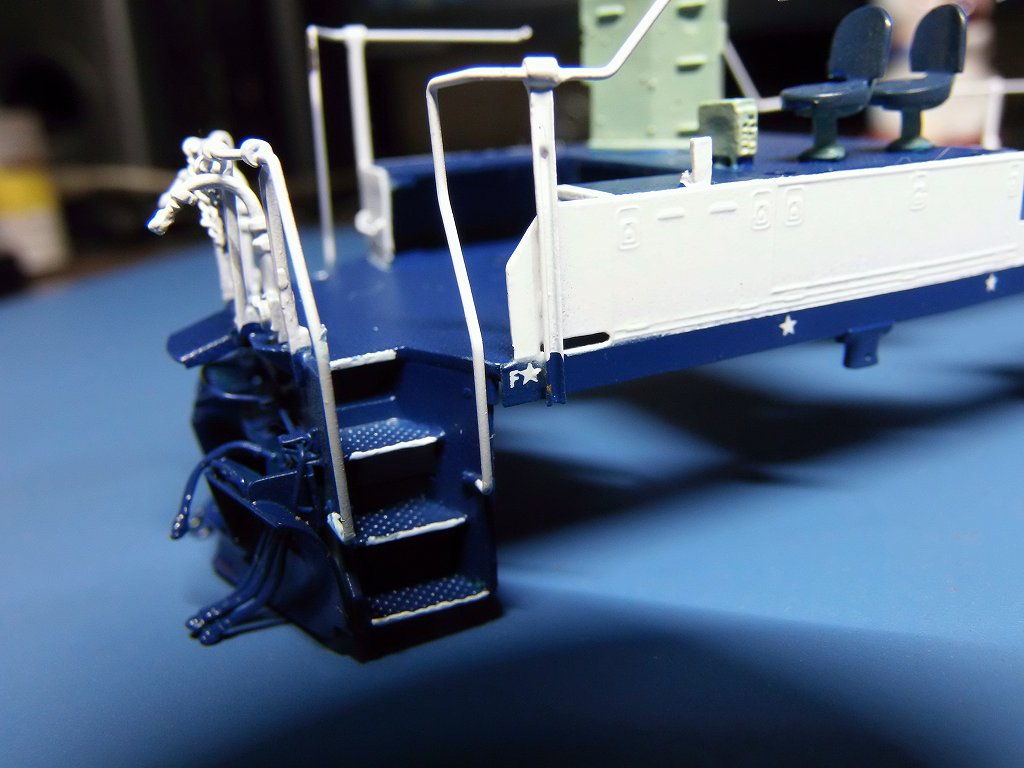

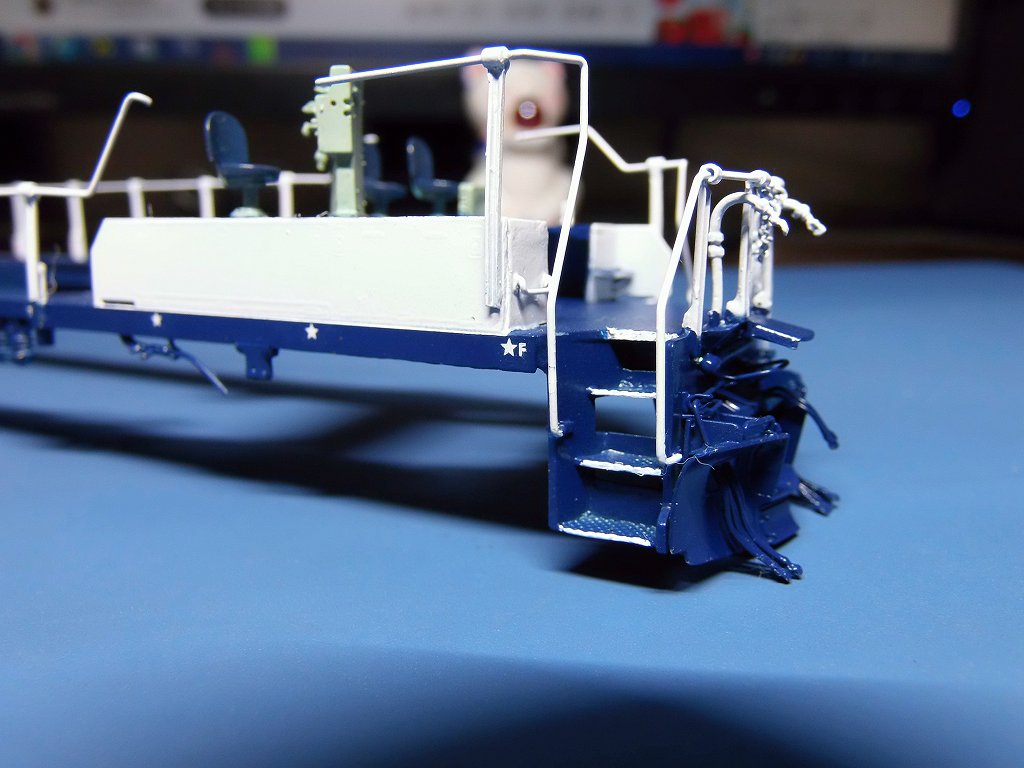

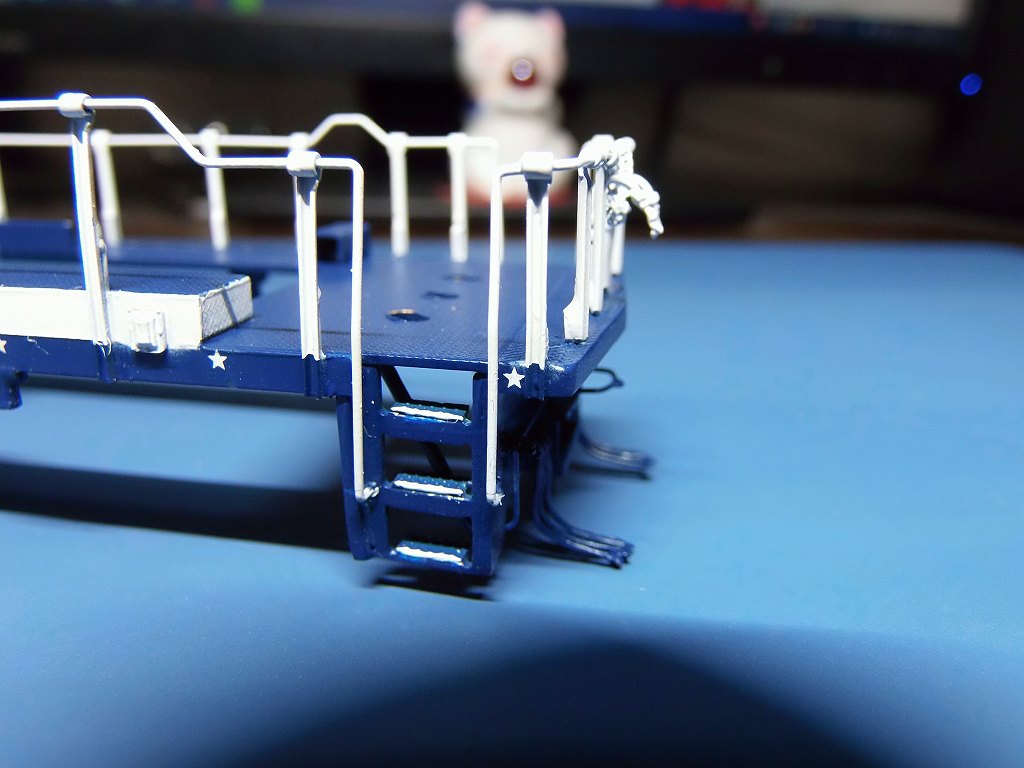

デッキ部、Fマーク、星のデカールを貼リ終えました
なんと、視神経使いすぎて、左目の白眼に出血が起きてしまいました、泣きです
0.1mm仕事ですよ !!



Fマーク、星のデカール、実車写真と、三面図、貼る位置が違っています
で、あてにならない三面図は見ないで、実車写真をたよりに貼り終えたのです

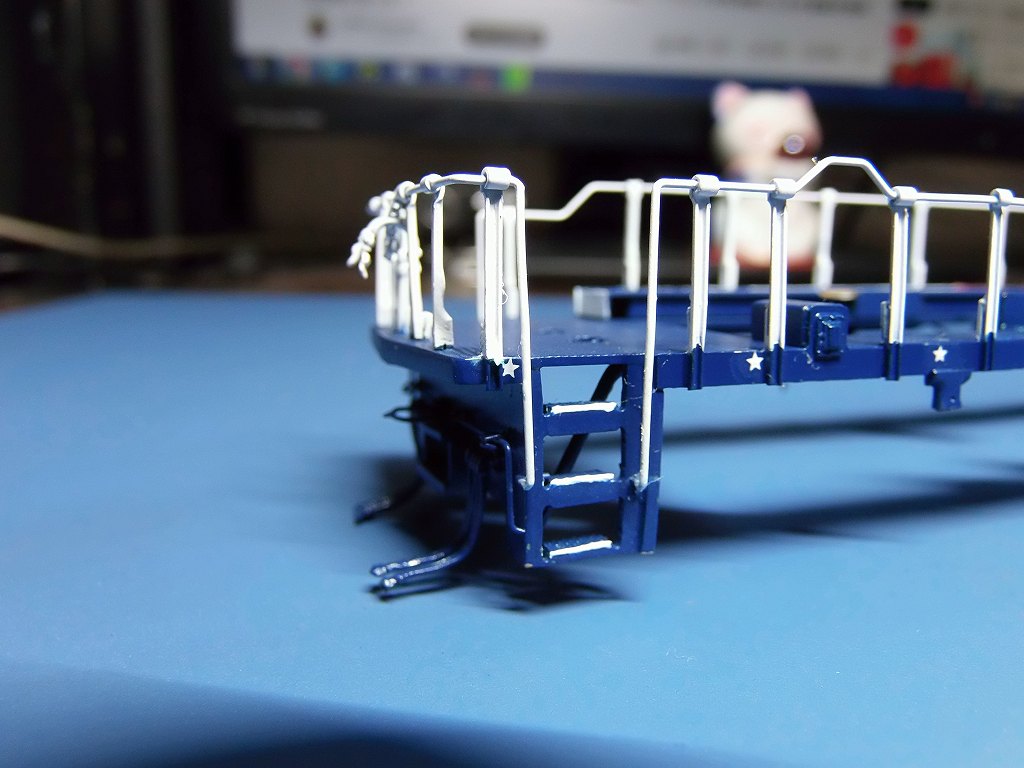

左端の星マーク、こんな処にも在ったのです





手すり、マーカーライト、取り付け



リヤヘッドライトレンズ、取り付け
(注)　右肩の小傷、補修しました

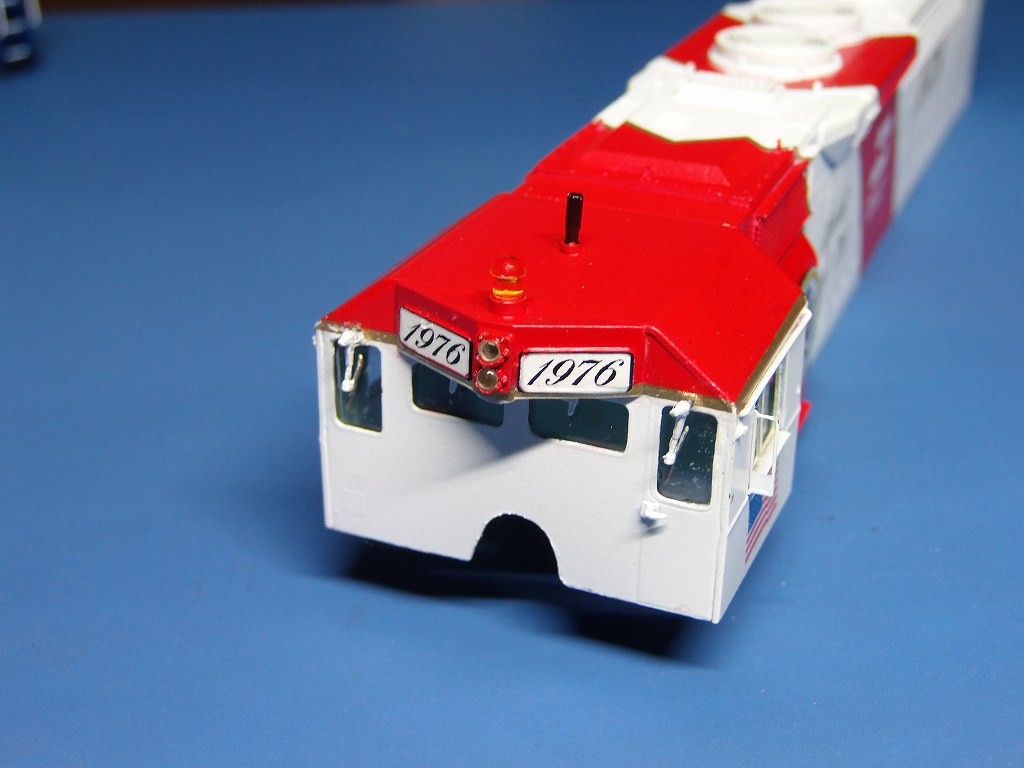

フロントヘッドライト、ロータリーランプ取り付け
サイド窓枠取り付け

明日は、いよいよ組立です

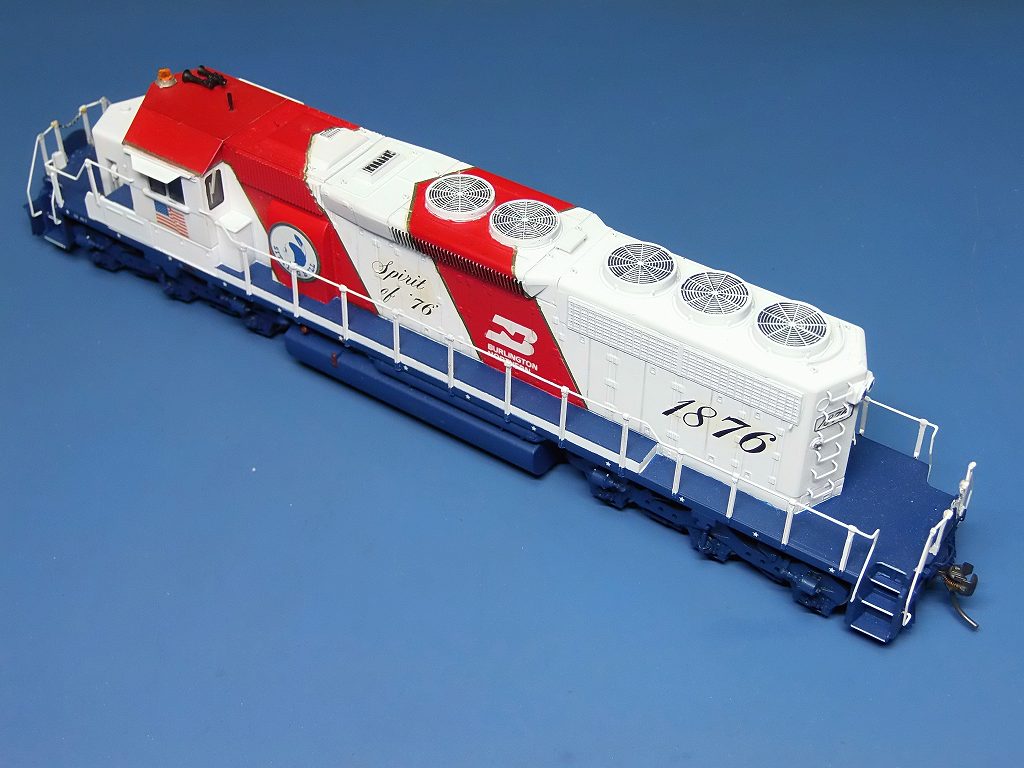

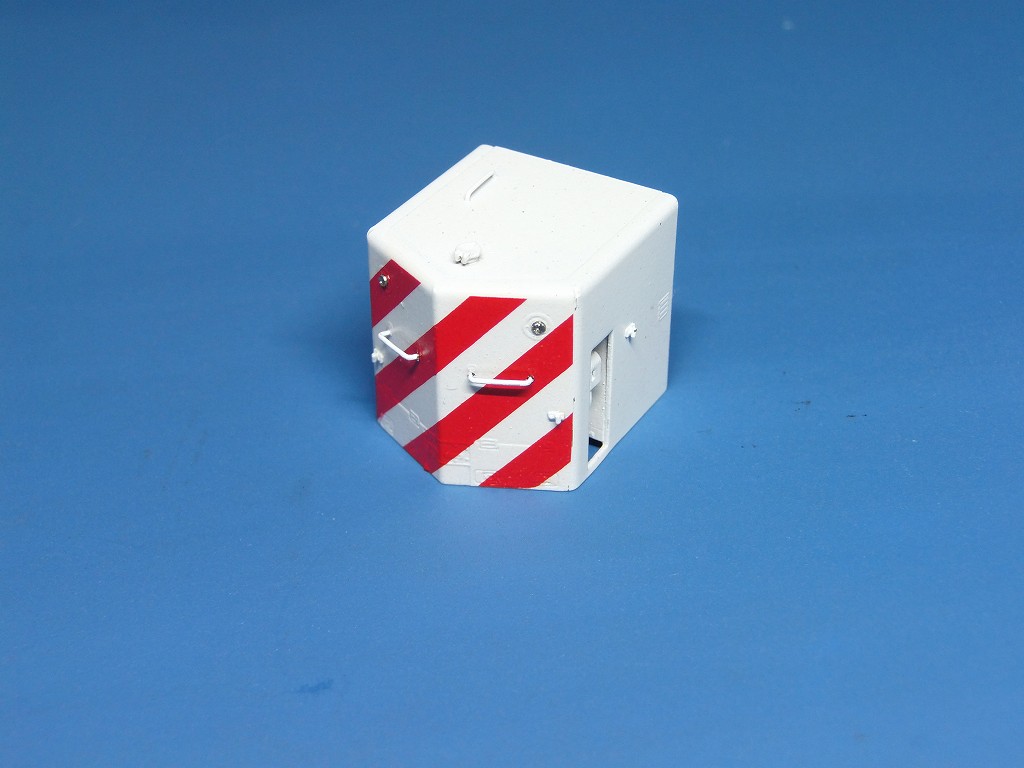

2025/7/22　#1876 赤ライン装着しました



見本用に同梱送付された見本機、サイドライン追加

�E

SD40-2　#1876

追加塗装　左側デッキ側面　⇒　赤塗装　２個所　斜め60度　金帯含む　現車写真有り

塗り分け際を奇麗に仕上げる為に、デカールを製作、装着しました

明日は、SDP40 を組立完成させます
