| NJCB PE PW Coach & Combine DCC化記録 |  |
|
| 神奈川県 M様 御依頼 | ||
2022/6/15 YOU TUBE に UP しました
Coach アドレスは、#1032
Combine アドレスは、#1360

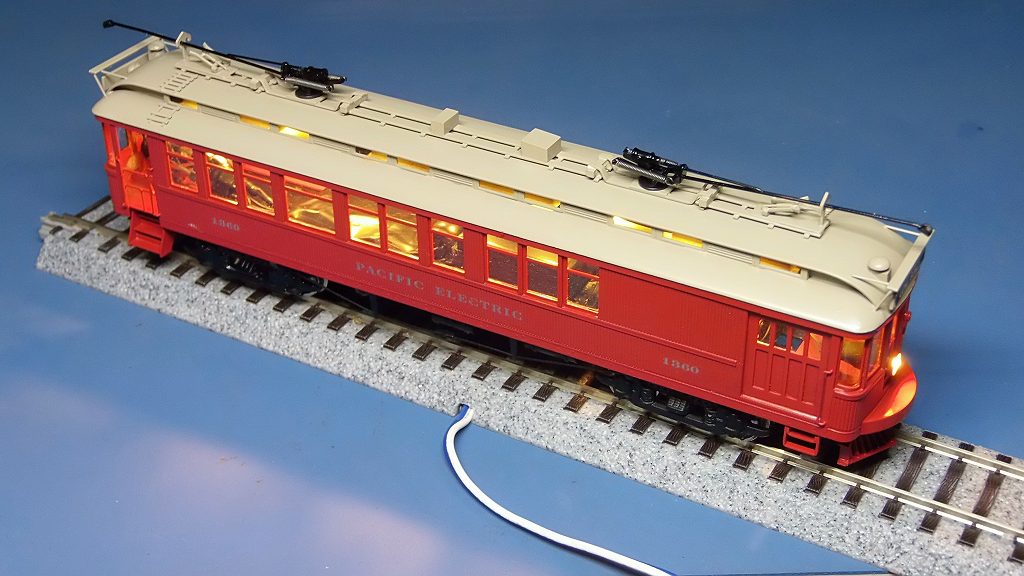

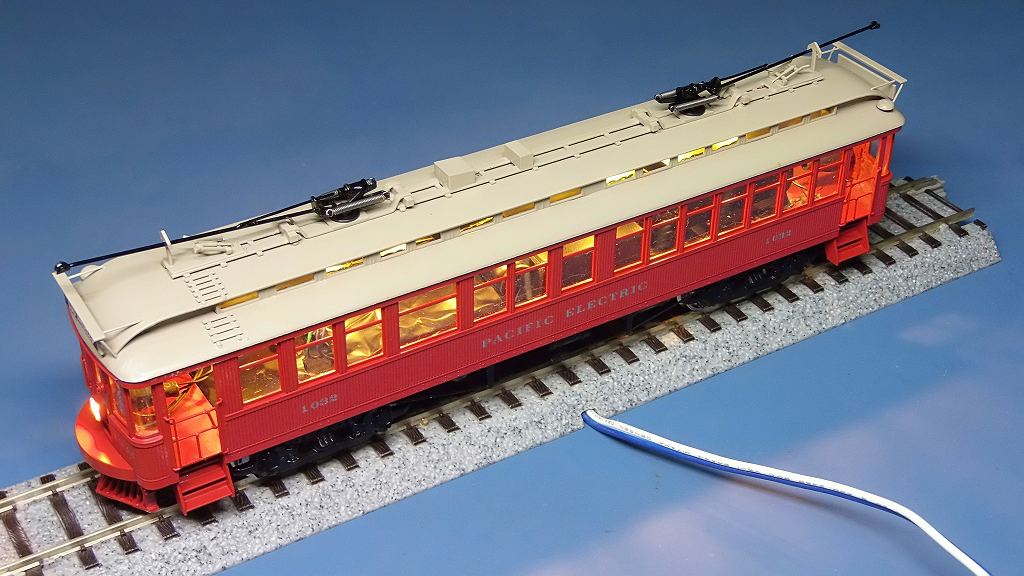

2022/6/14 完成しました

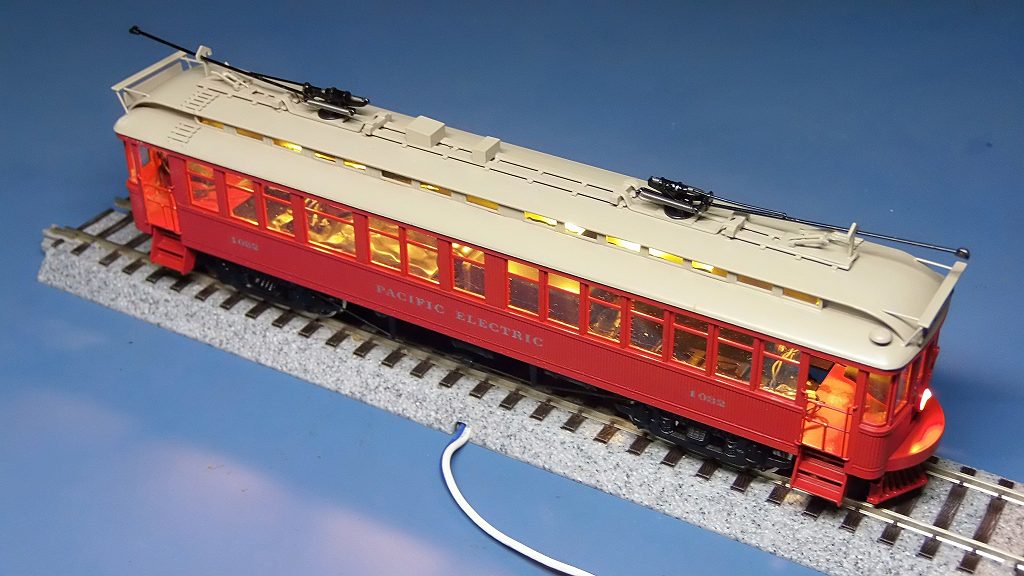

F3=ON で、室内灯点灯
内部配線は簡略化、目立たぬ様。黒で塗装して置きました
音源は、DIGITRAX ( Traction-V1.spj 8 bit project by Fred Miller )
CV値設定 ⇒ F0～F4 のみの動作です
[重要] 設定が特殊です ⇒ 要注意
① MUTE は通常、F8=ON ですが、F4=ON でMUTE なのです
② 電車の音源が、S0、S1、S2、S3、と、F1,F2.F3 の、ON⇔OFF で変わります
| 車種別音源 | CV設定値 | |
| S0 | Simple Street Car | CV60=0 |
| S1 | Complex Street Car | CV60=1 |
| S2 | Interurban Car | CV60=2 |
| S3 | Freight Motor | CV60=3 |
Interurban Car で、設定済み
以下詳細
=========================================================================
TRACTION CAR SOUND PROJECT - Last updated 3/24/07
============================================================================
project: Traction-V1.spj
SDF: Traction-V1
Author: Fred Miller
============================================================================
(A) Function Key Usage By Scheme
============================================================================
Scheme (S0) - Simple Street Car
Scheme (S1) - Complex Street Car
Scheme (S2) - Interurban Car
Scheme (S3) - Freight Motor
F0- Lights (Only for Motor Decoder)
F1- (S0) N/A, (S1)Continuous Gongs, (S2)+(S3) Continuous Bells
F2- (S0)+(S1) Trolley Gong, (S2)+(S3) Air Whistle
F3- (S0) N/A, (S1)+(S2) Door/Squeal, (S3) N/A
F4- (All Schemes)Mute All Sounds
NOTE: Only F1 - F4 Function keys are used as per Author's UT-x Throttles
on a BigBoy DCC system.
============================================================================
(B) Sound FX defined CV's:
============================================================================
CV3 Accelerate Momentum [0] (Must be reset after Default Resets)
CV4 Decelerate Momentum [0] (Must be reset after Default Resets)
CV8 Reset Traction Default CVs [9]
CV58 Master Volume 1-15 (F4 used for Mute) [9]
CV60 Sound Scheme (0-3) [0]
CV105 User ID#1 (xFC = Fred's Carbarn) [252]
CV106 User ID#2 (Car #) [0]
CV132 Controller Notch Rate [80]
CV135 Volume when Muted [0]
CV140 Motor Volume (1=Off) [25]
CV141 Gong/Whistle Volume (1=Off) [45]
CV142 Controller Click Volume (1=Off) [20]
CV143 Compressor Volume (1=Off) [45]
CV144 Air Brake Release Volume (1=Off) [45]
CV145 Door Sounds Volume (1=Off) [25]
CV146 FareBox Volume (1=Off) [25]
CV147 Voice Announcements Volume (1=Off) [45]
CV148 Compressor Cycle time [20]
CV149 Compressor Running time [10]
CV151 Track Squeal Volume (1=Off) [45]
============================================================================
(C) General Notes
============================================================================
This project includes an array of Traction Car sounds from a simple Street
Car (Scheme-0), a complex Street Car (Scheme-1), an Interurban Car (Scheme-2)
and a Freight Motor (Scheme-3).
Included sounds are Gongs (for street cars), Air Whistles (for Interurban
and Freight Motor), timed complex Air Compressor (all cars). Also included
are Car Door open/close sequence with random farebox coins and announcements
(complex street car) or air operated doors (Interurban car). Track sqeals
are played instead of Door sequences when car is in motion. Motor whine and
Controller clanks are modified by throttle setting (speed).
Each sound can be individually muted to refine provided sounds using the above
Volume CVs (Set to 1). F4 mutes all sounds.
明日、試運転、YOU TUBE に UP して完成とします
-------------------------------------------------------------------------------
DCC化記録
2022/5/5 車輌が届いています

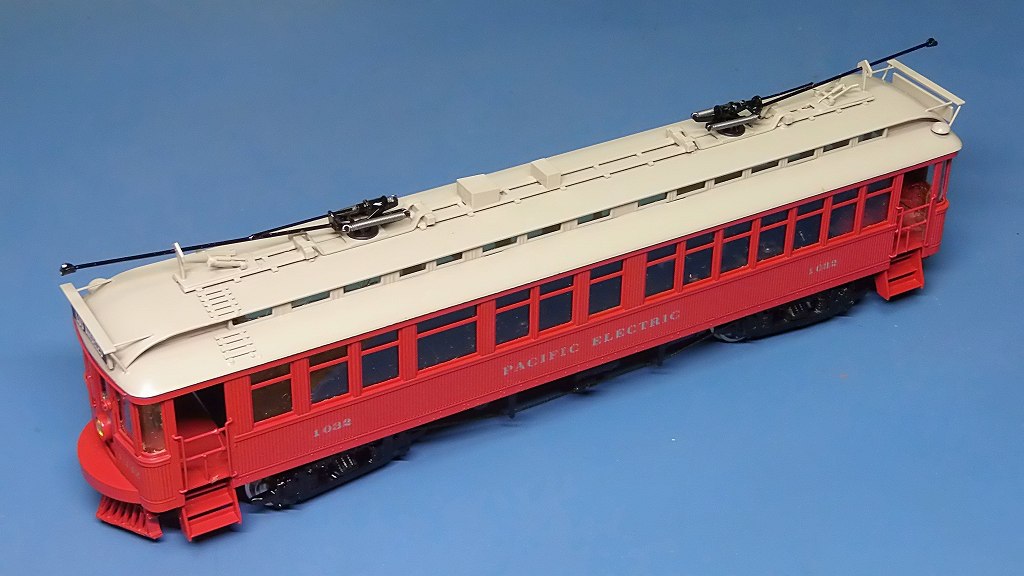

Coach

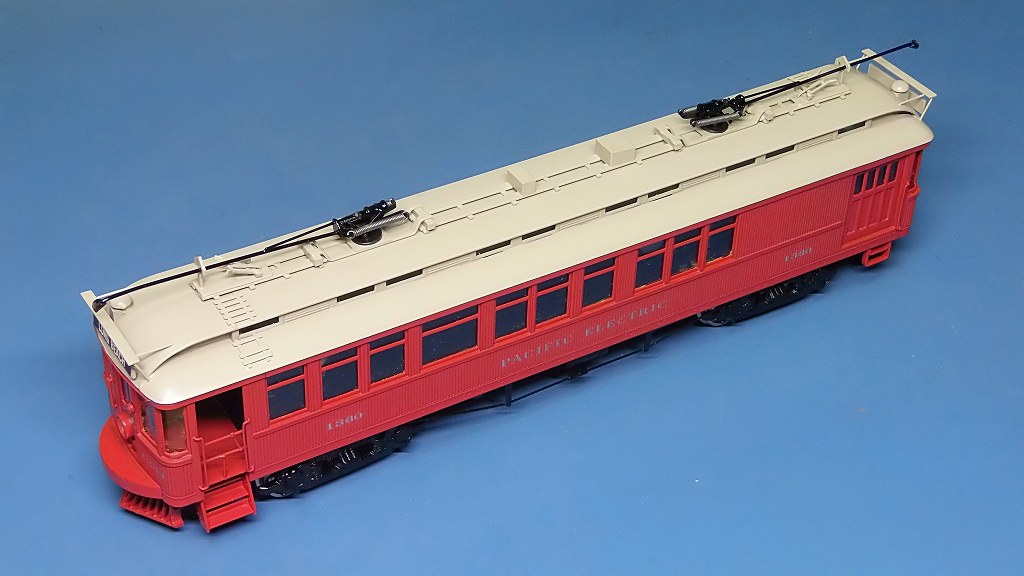

Combine
お見積もり・所見の為、試走をしました
走行に問題有り ⇒ 台車の傾斜がレールの傾きに追随し辛く、スタックする
集電対策が必要
| 御依頼事項 | ||
| 電装 | DCC化 ⇒ DIGITRAX SDH166D 使用 | |
| FRヘッドライトDCC点灯化 | ||
| 台車 | 集電対策 |
|
※ 音源 DIGITRAX を使用、又、ギヤ音が高めの為、SDN136PS では、音量不足
2022/6/13 着工、下廻りが出来ました

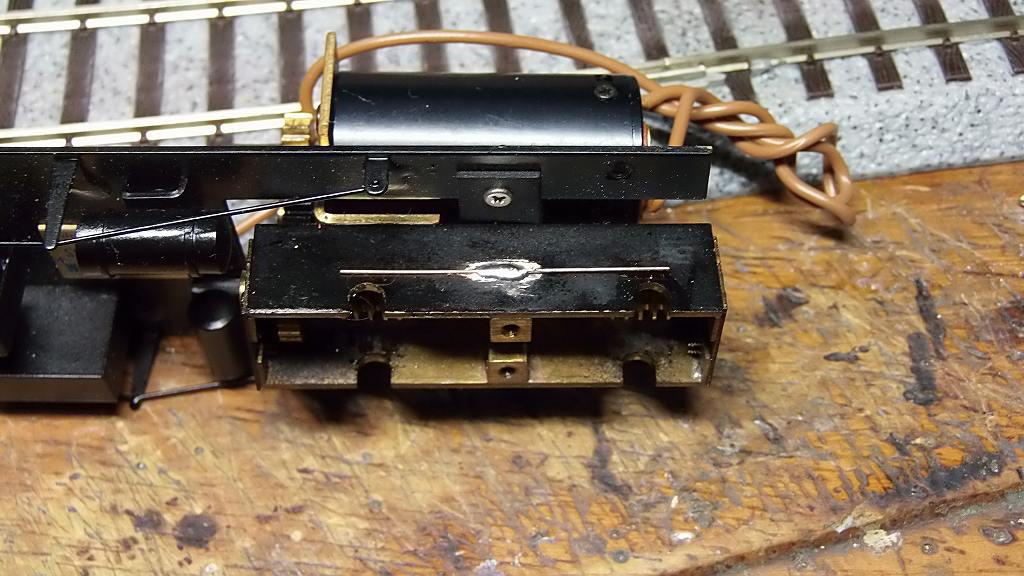

台車の集電改造をしました ⇒ 車輪から直接集電、Φ0.3のリン青銅線ほ半田付け
Combine の下廻り、半田外れ多発、低温半田にて修復、ご注意ください

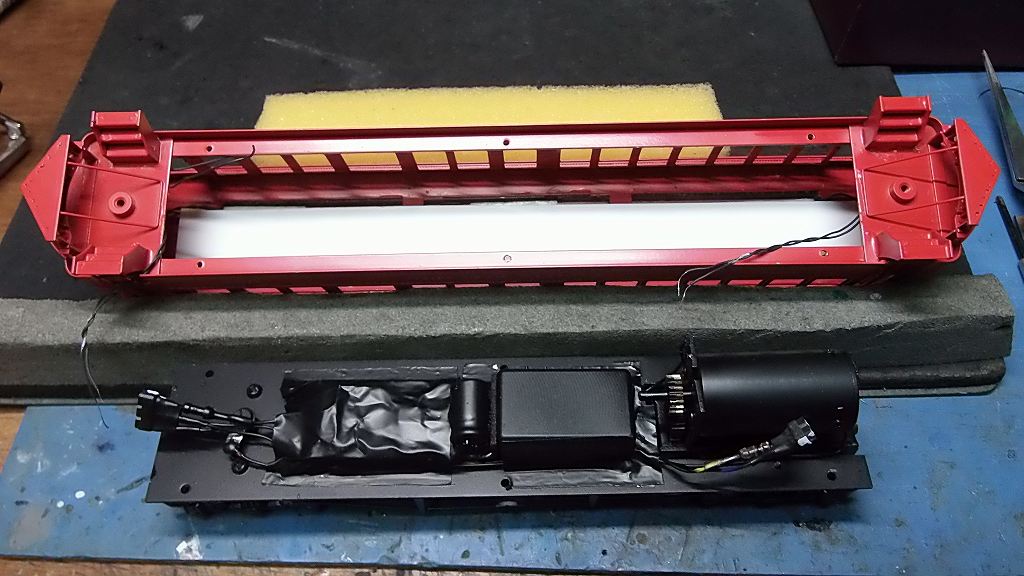

デコーダー ( DIGITRAX SDH166D )、スピーカーをすべて床上に配置しました
デコーダーを屋根裏に埋めても、所詮、スピーカーが窓から見えてしまいます
因って、配線を簡略化する為に床上に配置した訳です
スピーカーは、QSI の 14 x 25 8Ω 0.5/1.0 W と、専用エンクロージャー使用
小さいスピーカーですが、比較的音量が有り、良い音がします
| P.E. Powored Coach | #1032 | SDH166D | QSI 14x25 8Ω0.5W | |||||
| ファンクションキー | CV番号 | デコーダの電線色 | ||||||
| 白 | 黄 | 緑 | 紫 | 茶 | 白／黄 | |||
| 電線ごとの数値 | 01[01] | 02[02] | 04[04] | 08[08] | 16[10] | 32[20] | ||
| ライト | F-HEAD-L. | R-HEAD-L. | 室内灯 | |||||
| F0 前進 | CV33 | 01 | ●CV49=0 | |||||
| F0 後進 | CV34 | 02 | ●CV50=0 | |||||
| F1 | CV35 | 0 | ||||||
| F2 | CV36 | 0 | ||||||
| F3 | CV37 | 04 | ● CV51=0 | |||||
| . | ||||||||
| P.E. Powored Combine | #1360 | SDH166D | QSI 14x25 8Ω0.5W | |||||
| ファンクションキー | CV番号 | デコーダの電線色 | ||||||
| 白 | 黄 | 緑 | 紫 | 茶 | 白／黄 | |||
| 電線ごとの数値 | 01[01] | 02[02] | 04[04] | 08[08] | 16[10] | 32[20] | ||
| ライト | F-HEAD-L. | R-HEAD-L. | 室内灯 | |||||
| F0 前進 | CV33 | 01 | ●CV49=0 | |||||
| F0 後進 | CV34 | 02 | ●CV50=0 | |||||
| F1 | CV35 | 0 | ||||||
| F2 | CV36 | 0 | ||||||
| F3 | CV37 | 04 | ● CV51=0 | |||||

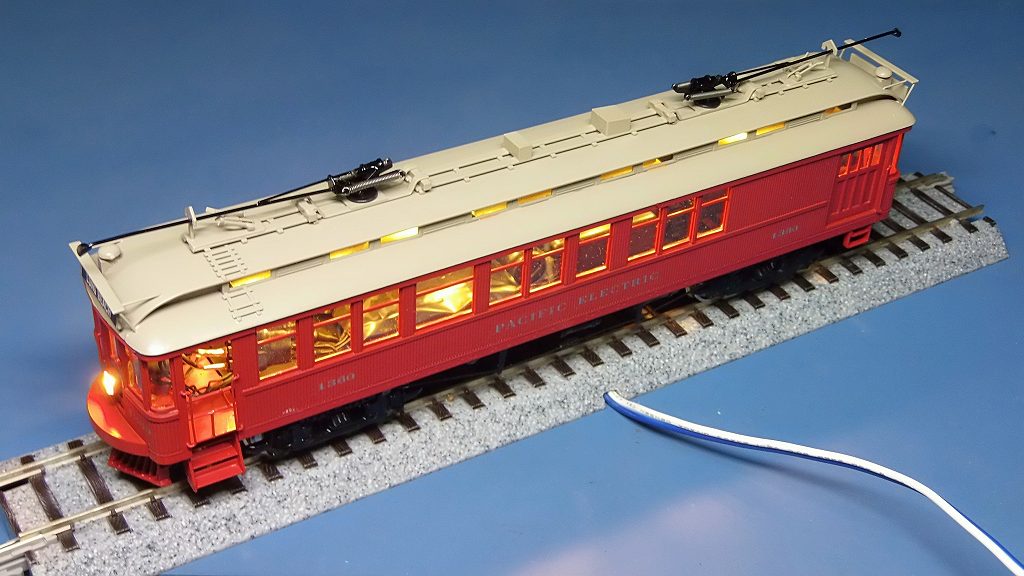

F3=ON で、客室室内灯点灯します ⇒ 大サービス
明日は、車体廻りを電装して完成予定
