| BALBOA/KTM UP MK-6 2-8-2 DCC化記録 |  |
|
| 神奈川県M様 塗装・DCC化御依頼 #2728 | ||
2020/2/14 YOU TUBE に UP しました
やっと、まずまずの状態となりました
2020/2/13 動画の撮影に掛かったのですが、、、
テンダーの最後部の車輪が例のステーにカーブで干渉、脱線してしまったのでした
どうしても突っかかりに納得が行かなかったのです ⇒ 前進時に突っかかりが多かったのです
で、非力なマシマのΦ20をマブチのFC-280SA に大改造し交換、再度、位相を調整しました
前進時に突っかかりを少なくする事に何とかしました

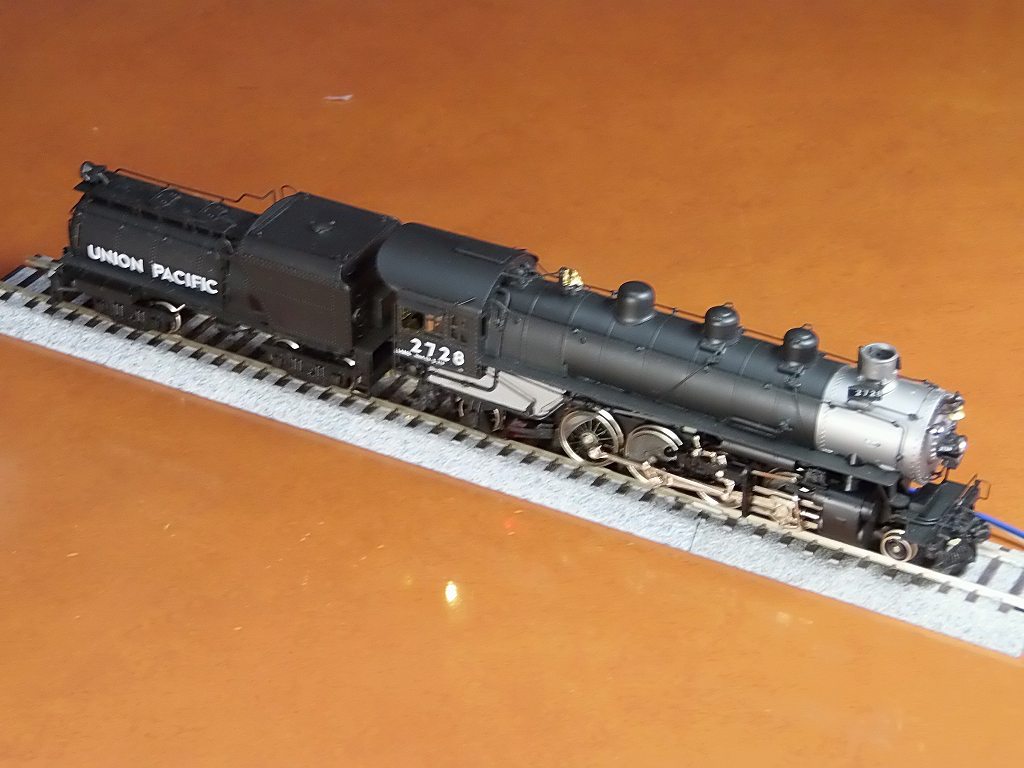

又、BEMF の効きを調整、何とか我慢できる走行となりました
YOU TUBE に UP は、明日となります
---------------------------------------------------------------------------------
製作記録

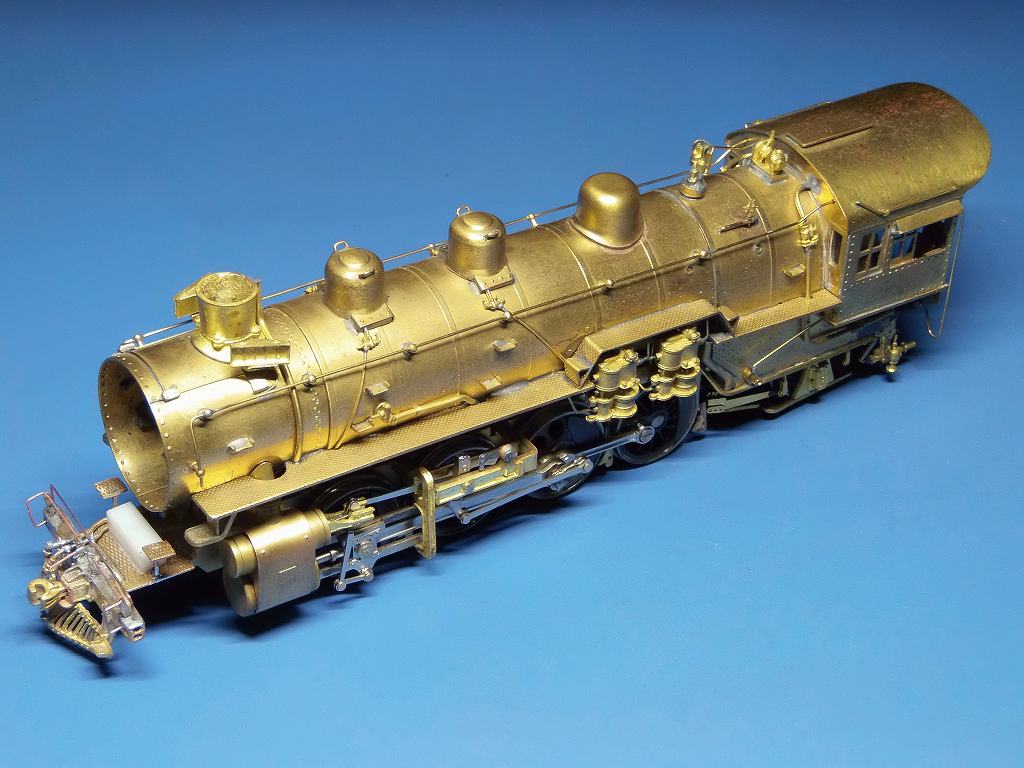

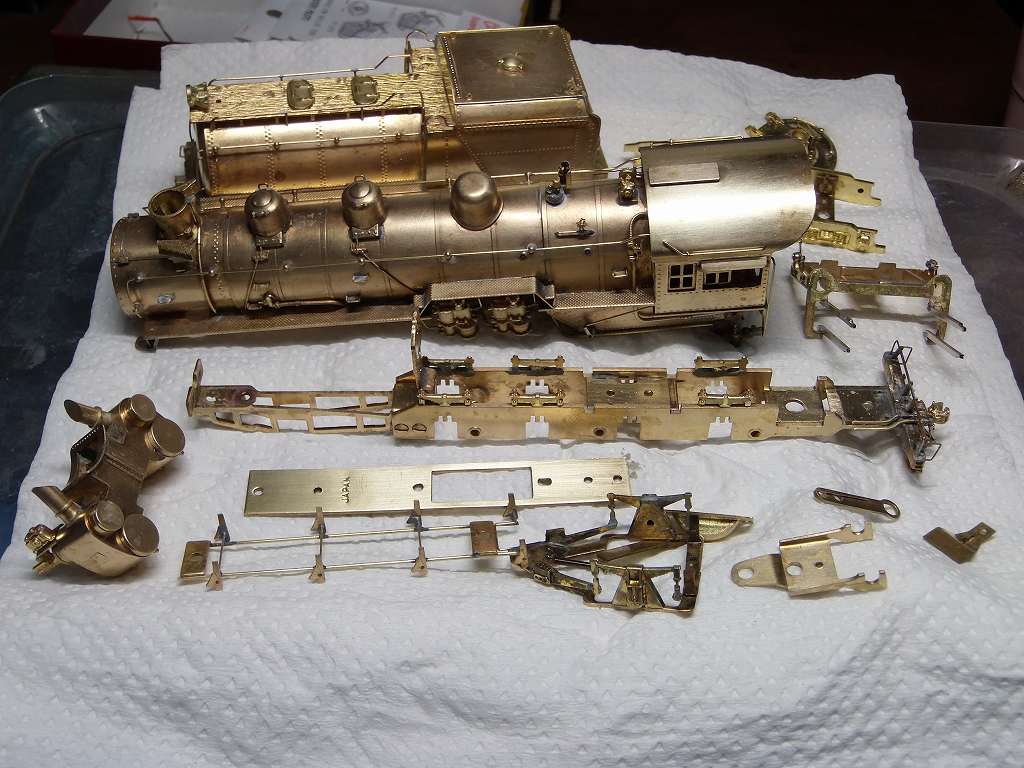

2020/1/26 車輛が届いています
2010/2/3 改造が出来ました
どうも、PILOT の取り付けがバランス良く装着出来ません
主台枠とデッキがそぐわないのです
この車輌の主台枠幅と実機のフレーム幅が違うのでしょう

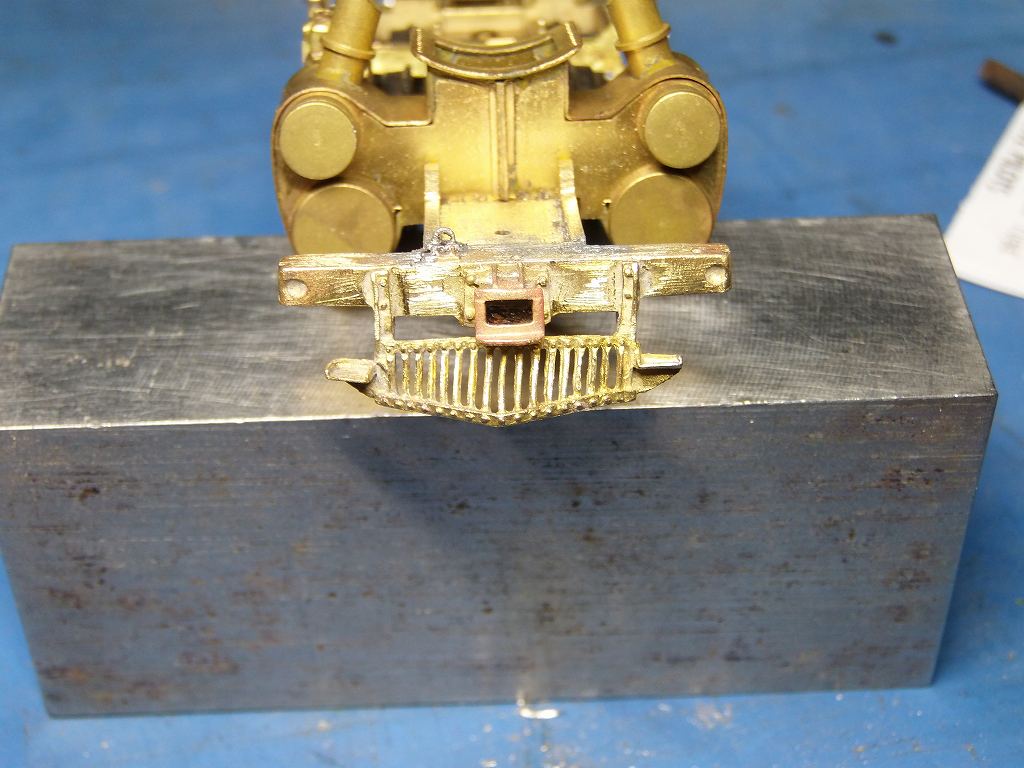

PILOT の鋳型がとても状態が悪いのです ⇒ 鋳物自体が硬くてもろいのです
形も冷える際の引けで、とても状態が悪いのです
上の写真、一生懸命削り、修正してもここまでです ⇒ 致し方無しですね

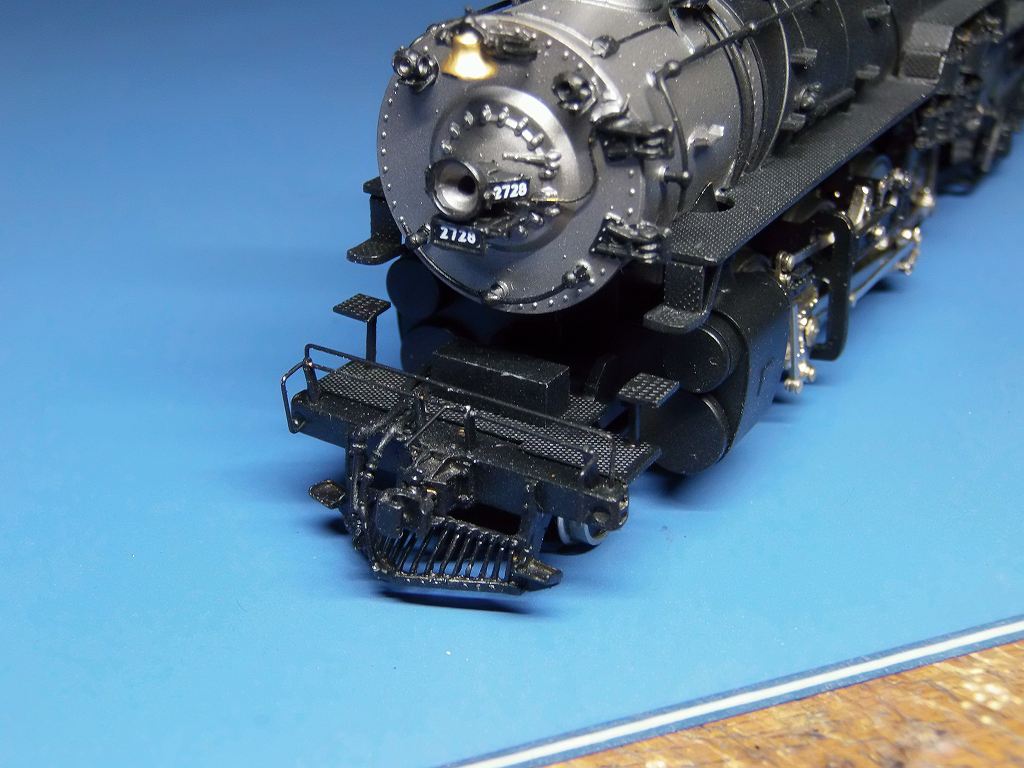

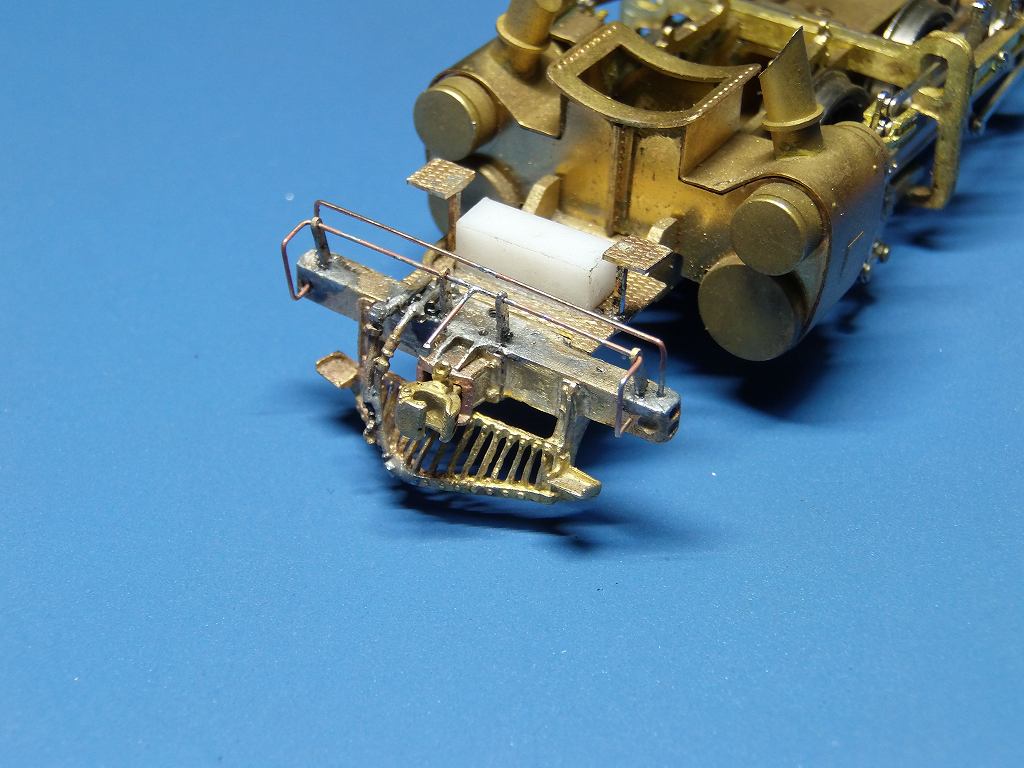

PILOT 装着しました ⇒ 多少でも実機の幅に近づける為に
ステップが取り付けられないので、デッキ板を自作装着しました
この部材は、ネジ留め式で製作しています
デッキ幅としては、#2563に取り付けたデッキの方がしっくりきます
付属のエアーホース、もろくて曲がらなかったのです
⇒ 折れたホースを2箇所で半田付けして装着しています
また、ホースが折れない様に、スカート裾に半田付けして固定しています
ランボード右先端のステップが潰れていました ⇒ 見積もり漏れです
修理し、装着しました

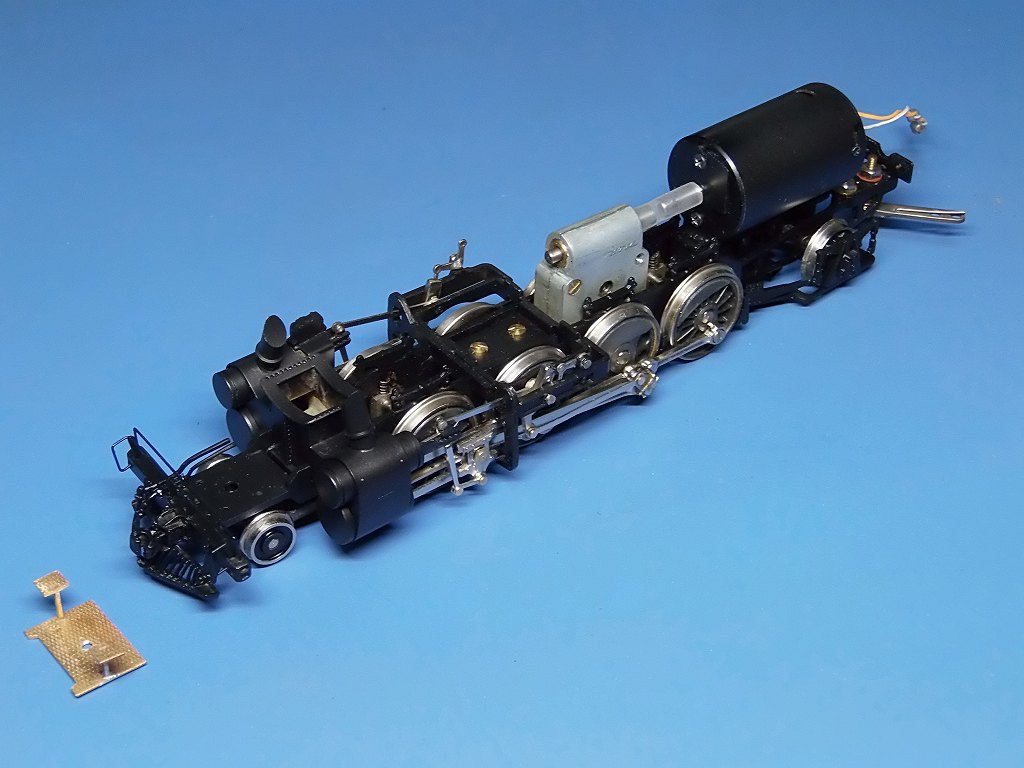

モーターベースを製作、モーターは、#2563 と同じΦ20のマシマモーターを搭載しました

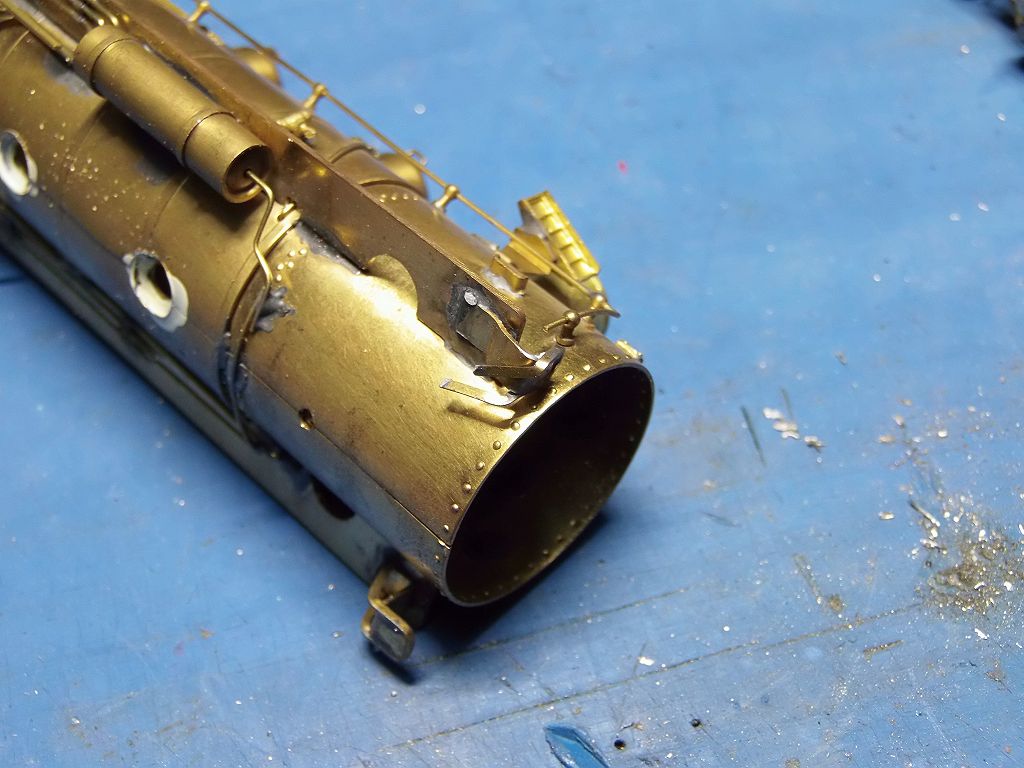

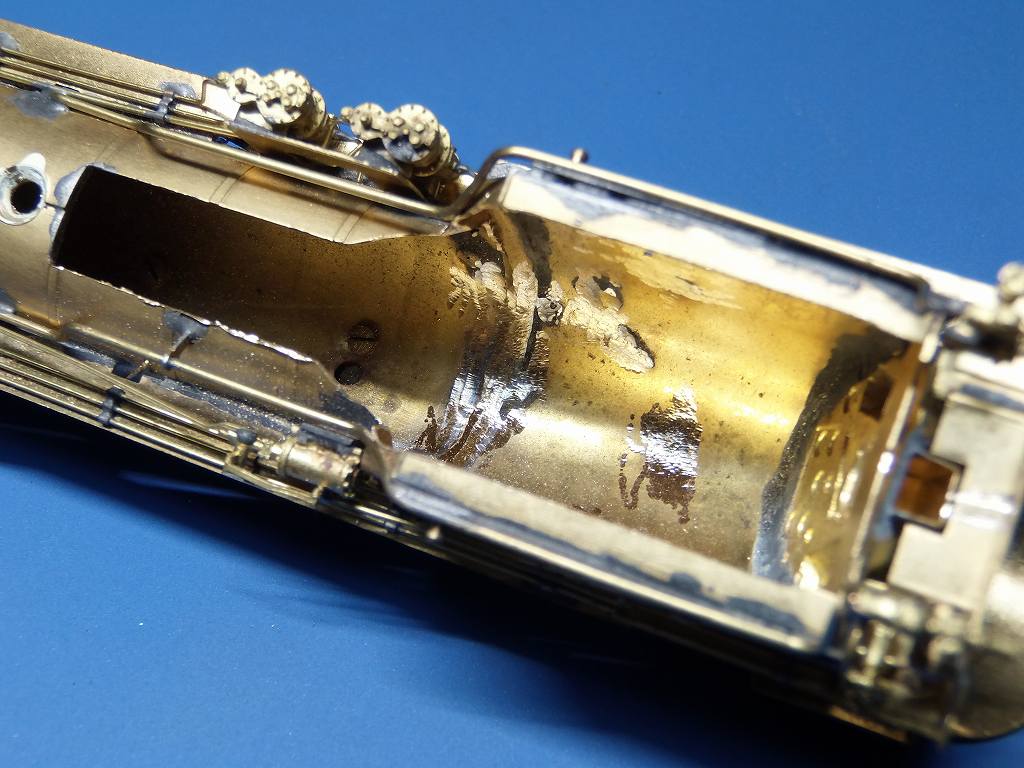

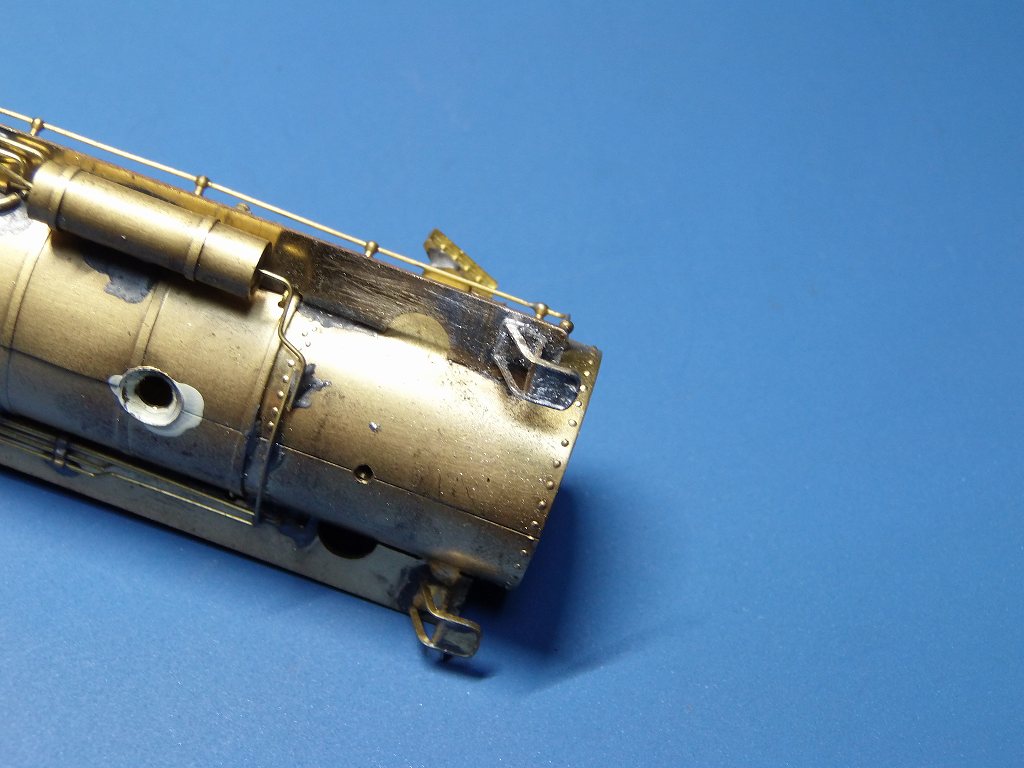

デコーダーをボイラーに搭載する為、内部の突起物を削り飛ばしました

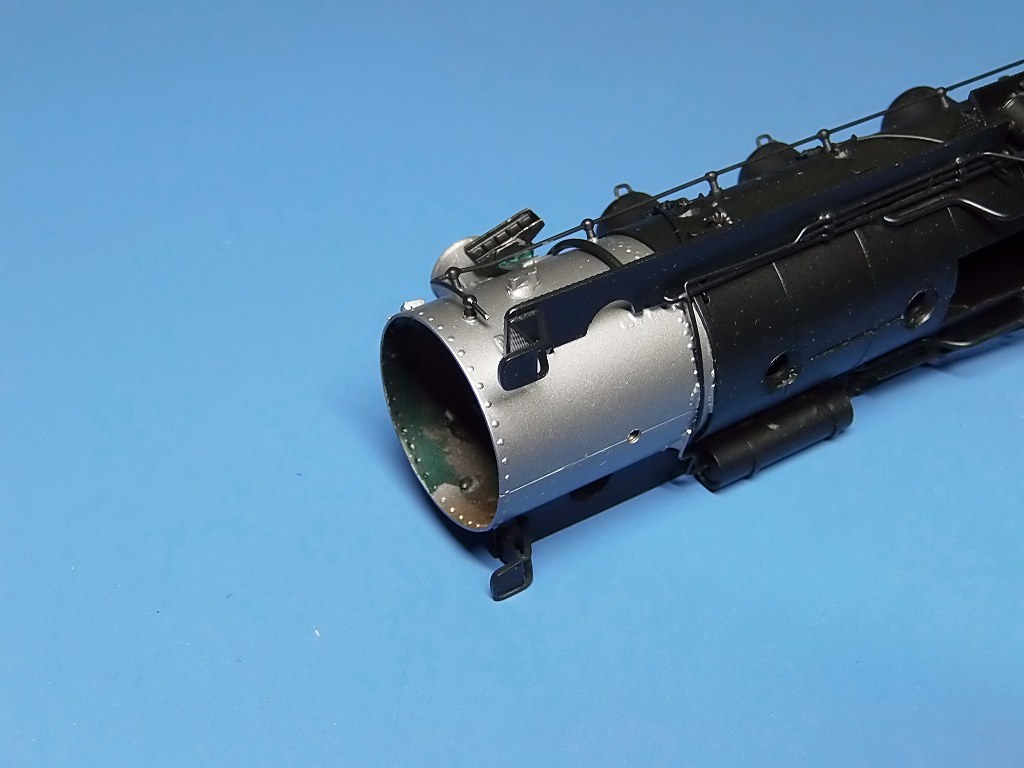

煙突に音抜き用の穴を開けました

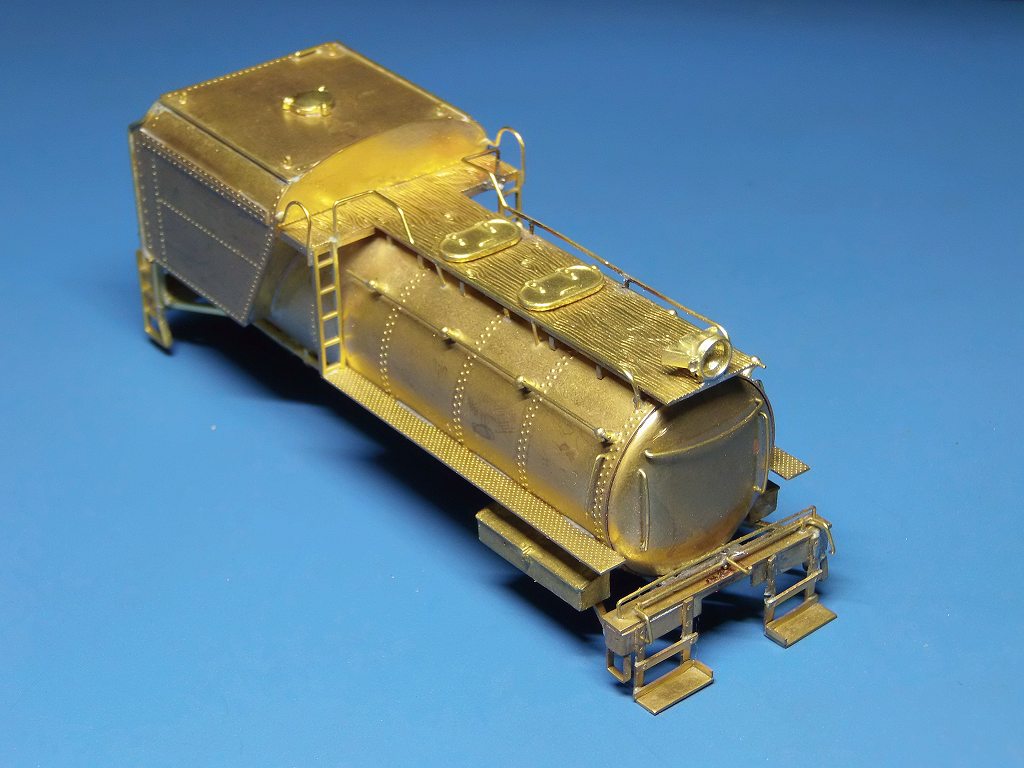

テンダーの後部タンク妻面を取り外し出来る様に半田を外し、再度半田付け、仮組して見ました

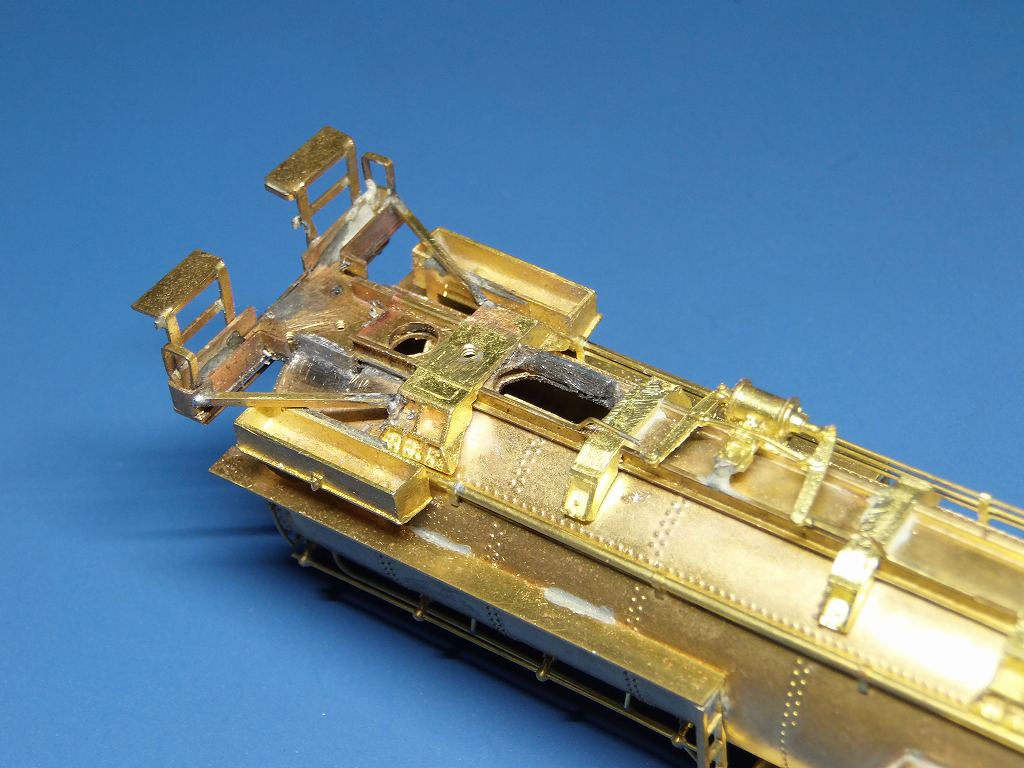

タンク後部妻面を外した状態で後部端梁を再度半田付け、また、音抜き用の穴を開けました
明日は、下地を剥離剤で剥がし、塗装に掛かります

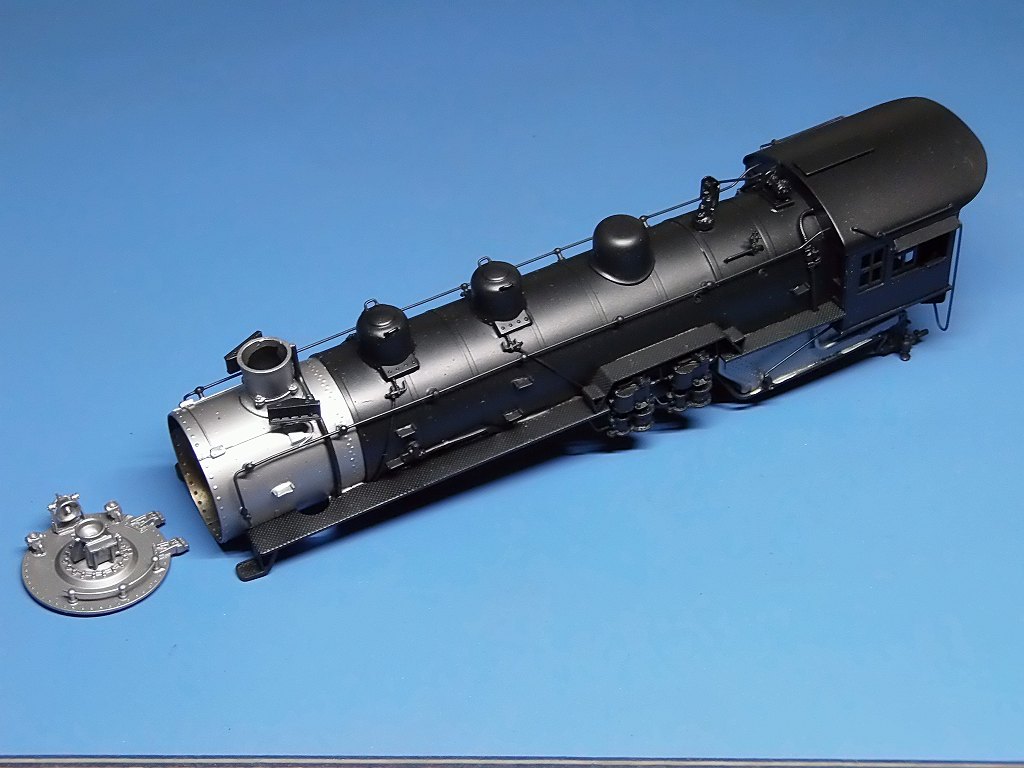

2020/2/5 塗り分けしました
マスキングを外した所です、この後筆刺し、修正、塗り分けをします
丁寧に保護塗装を剥がしました
ランボード先端のステップの位置を2mm程、前方に移動しました
⇒ 実車写真で位置の違いに気が付きました
下廻りを組み上げましたが、デッキのバランスが気に入りません
このまま組んだら鉄魂が耐えられません
支給されたPILOT を取り付けただけでは、デッキ板側に取り付けるステップが
取りつかないので、デッキ板を加工取り付けたのです
しかし、それでも位置が気に入らなかったのです
デッキは作り替えます ⇒ 明日、部品、デッキ板が届きます

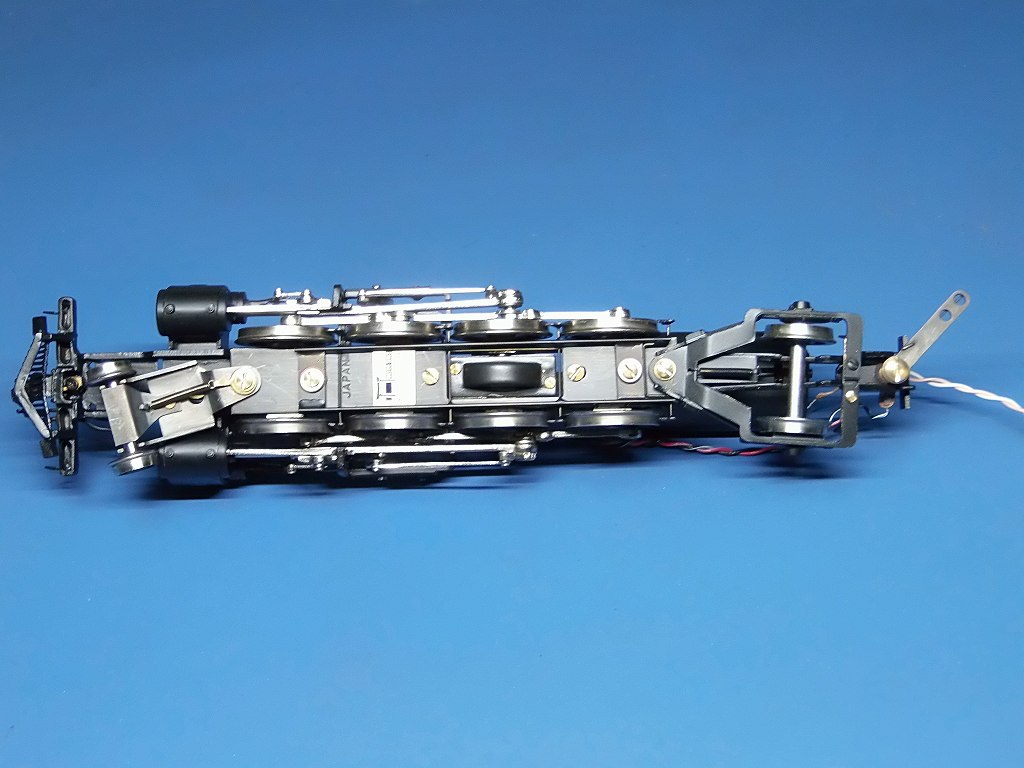

先台車、主軸押さえ板、ギヤボックス下カバー、ドローバーは、黒染めしました
試運転すると突っかかりがありましたので、第3動輪の位相を調整しました
しかし、軸と車輪の位置が動きます、嵌め合いが緩いのです
⇒ 御注意ください ロッドがロック等すると又位相が狂う恐れはあります

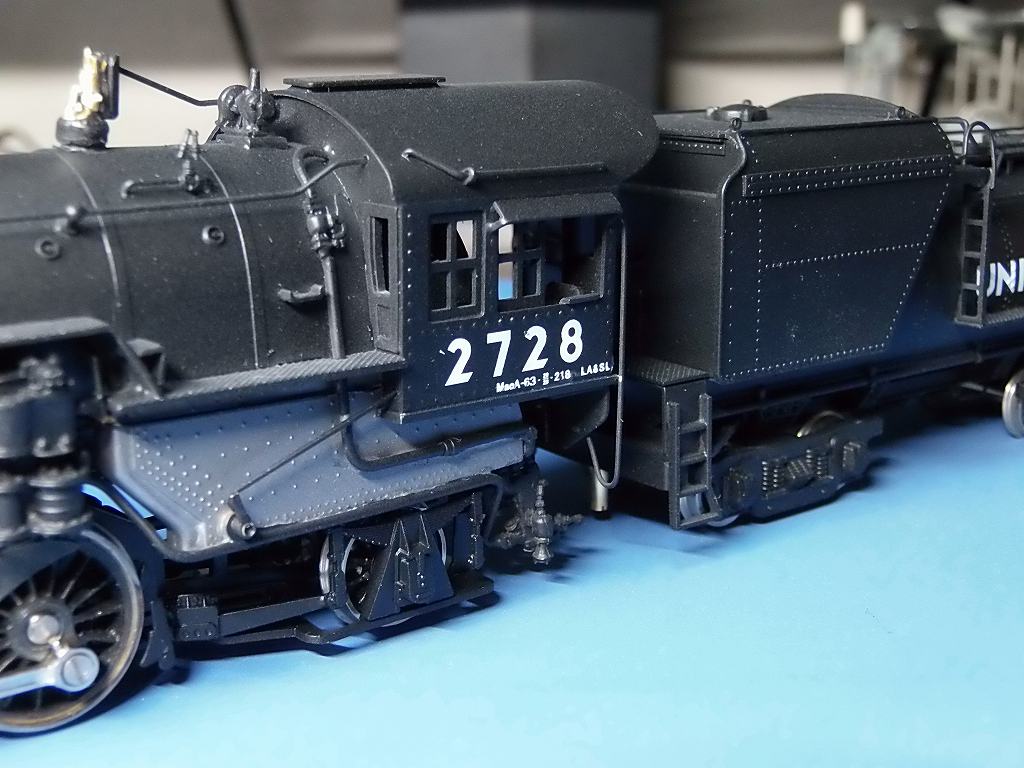

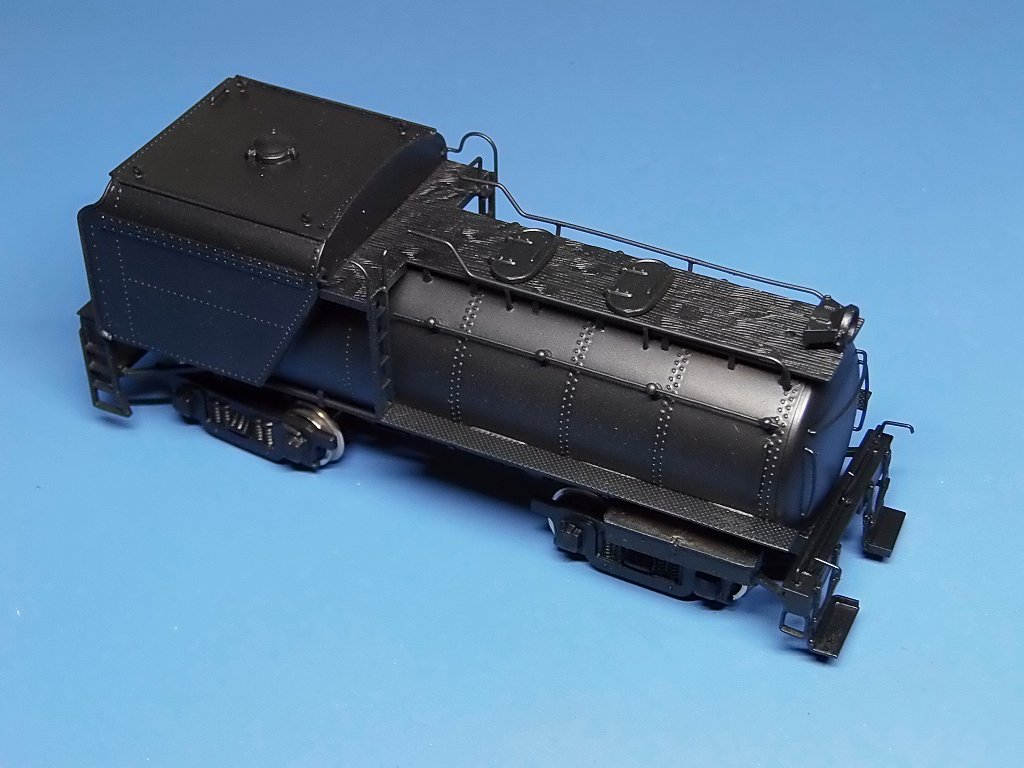

テンダー塗装完成
明日は、デカール装着に掛かりたいと思います
2020/2/7 デカールを装着しました
デッキを作り替えました
明日から、電装・DCC化に掛かります

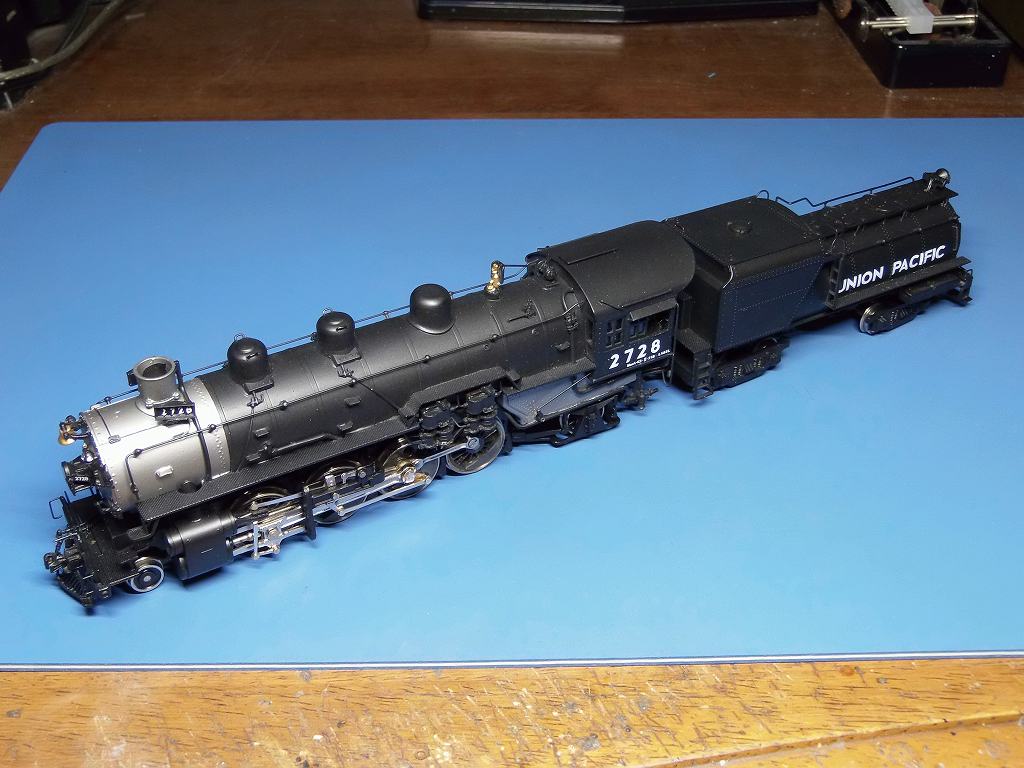

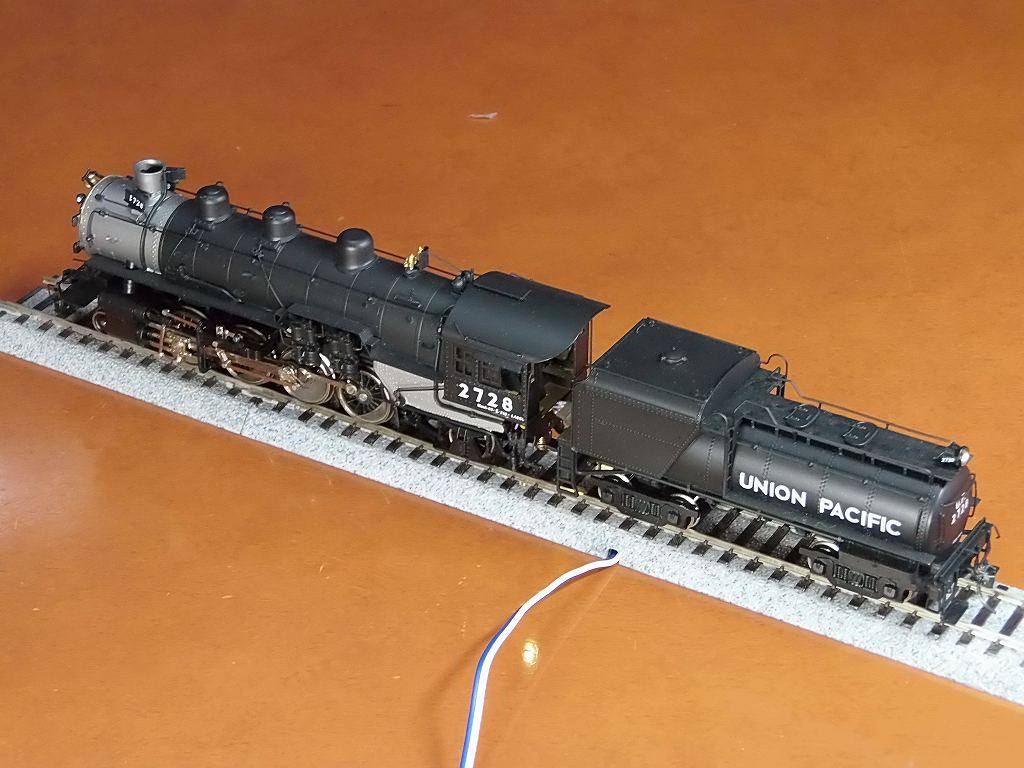

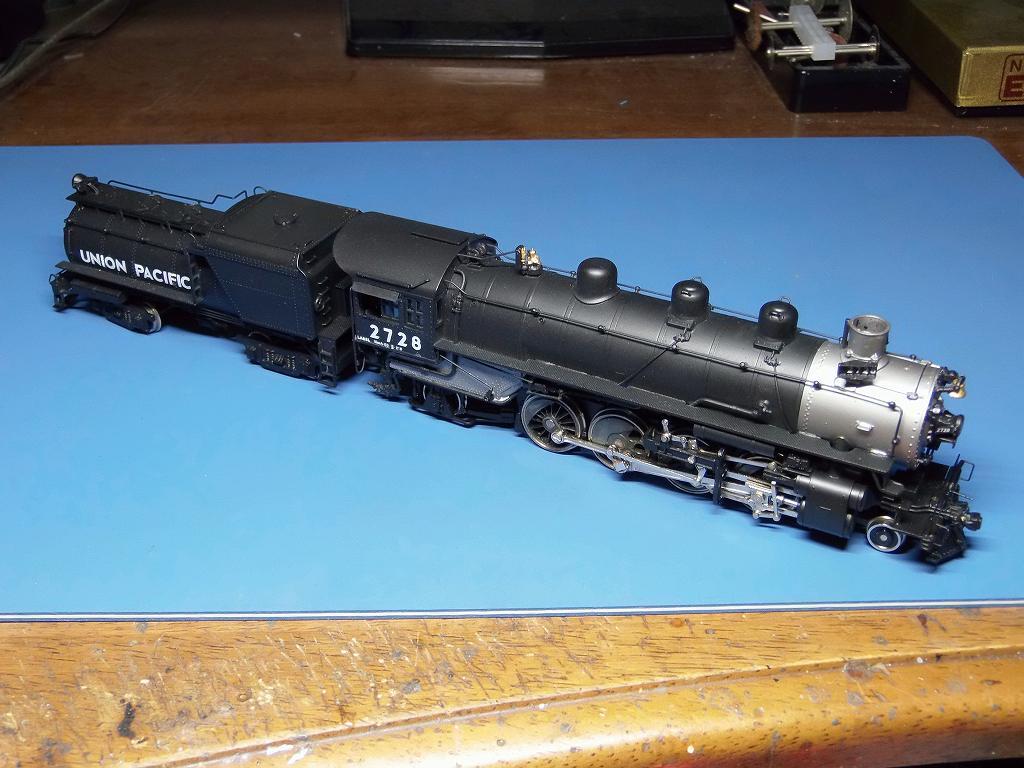

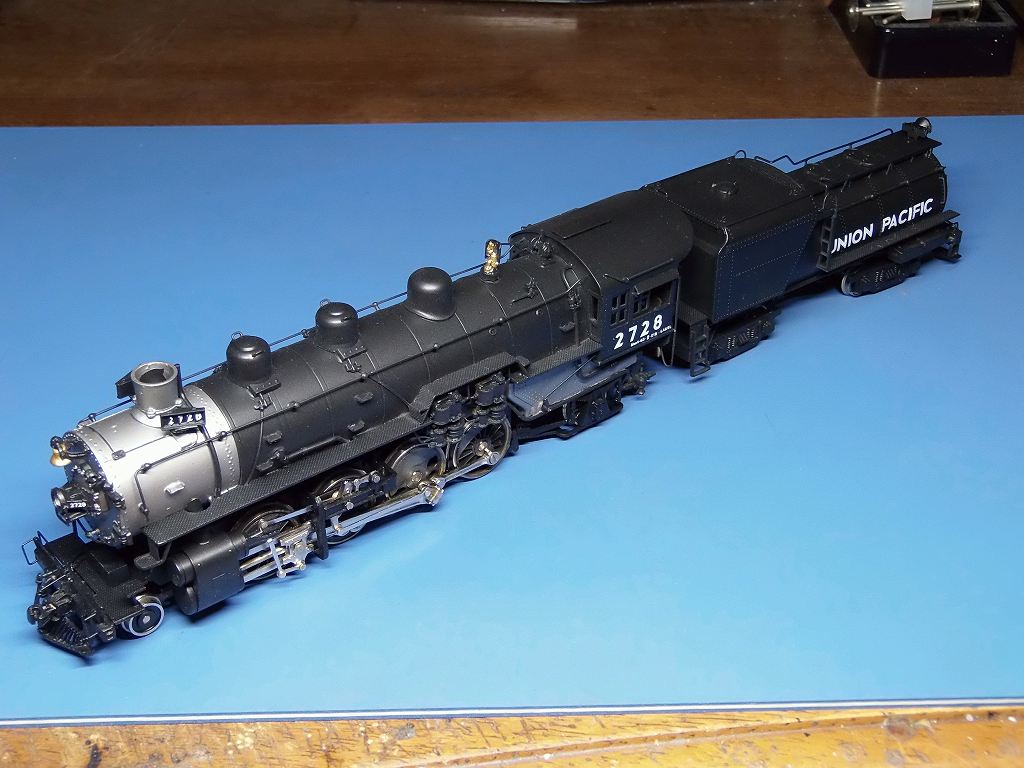

2020/2/11 完成しました

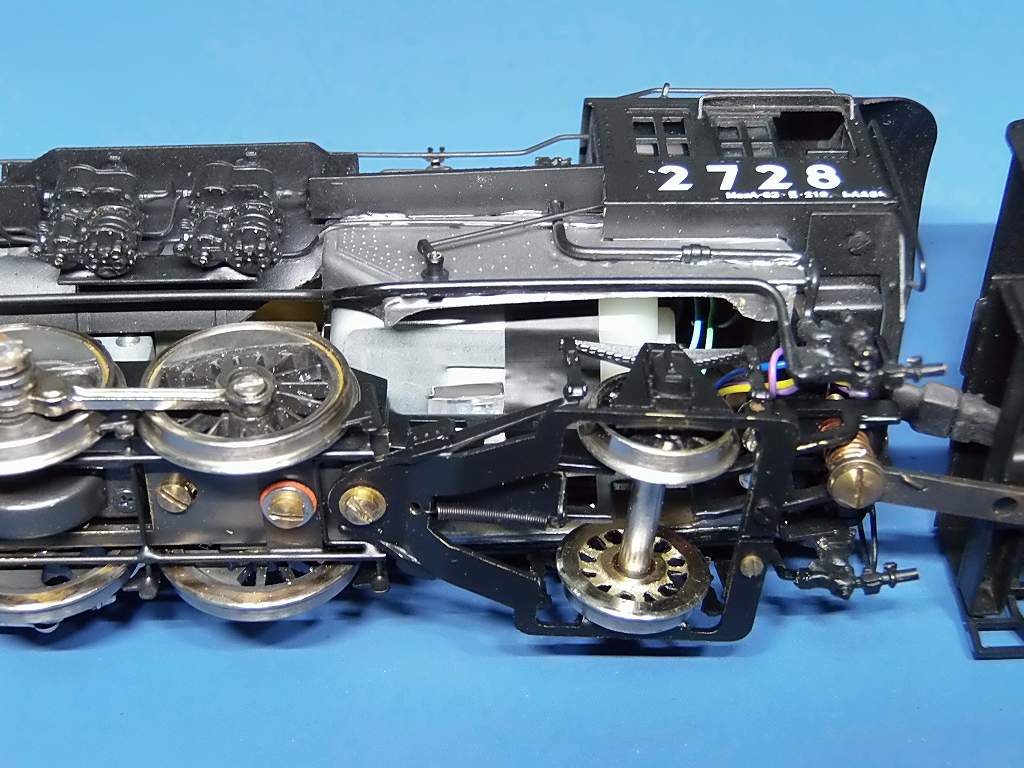

2日前に窓ガラスを入れ、カラーライトを装着
DCC化し、組み上げていましたのですが、、、、、
試運転でショートしまくり、ロッド廻りがロックしまくりなのでした
結局、車輪を全部外し、4輪とも位相を取り直しました
驚く無かれ、第3動輪だけでは無かったのだ、4輪とも多大に狂っていました
試運転、しかし、ロッドにガタが多く、軸箱スプリングが柔らかいのと相まって、
多少の突っかかりが生じます ⇒ これをBEMFが拾い、回転にムラが少々残りました
致し方無しと思います ⇒ この車輌、まともに走っていなかったと思います
ショートの件は、#2563 と共通の事でしたので、#2563の記事で写真をあげています

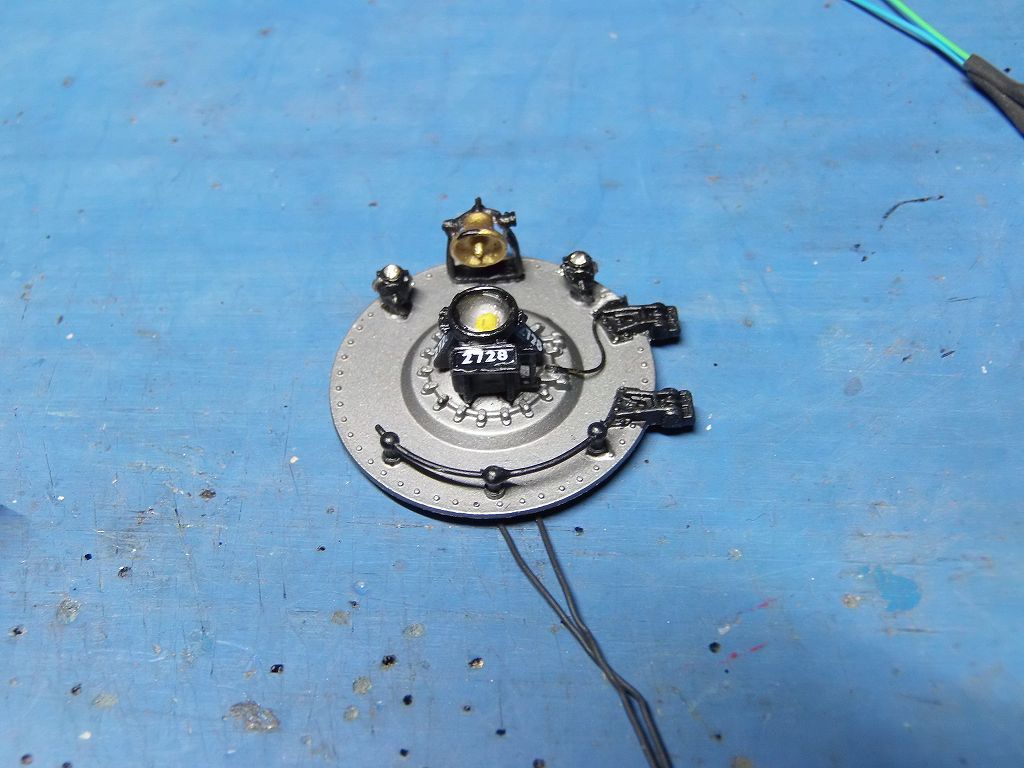

ヘッドライト、LED1608 電球色、埋め込み、レンズは、エコーモデルのΦ4.1 を装着しました
#2563 も同一仕様です
Rヘッドライト、LED1608 電球色、埋め込み、レンズは、エコーモデルのΦ4.1 を装着

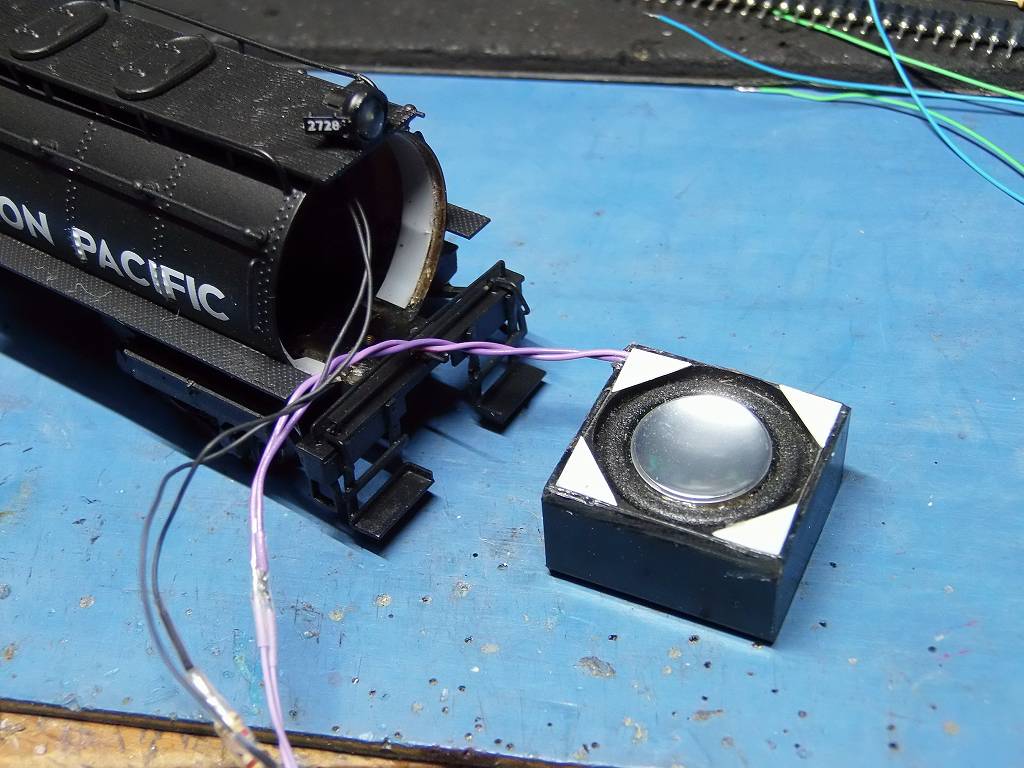

スピーカーは、テンダーに、DHB23 8Ω 2W、ボイラー煙室に、DHB20 8Ω 2W を装着
#2563 も同一仕様です
参考配線
| UP MK-6 #2728 | QSI TITAN-U | MABUCHI 280 | DHB23 8Ω 2W | DHB20 8Ω 2W | |||||||
| ファンクションキー | Fn | デコーダの電線色 | |||||||||
| 白 | 黄 | 緑 | 紫 | 白緑 | 白青 | 白紫 | 白灰 | 橙白 | 黄白 | ||
| 電線ごとの数値 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | |
| ライト既成配線 | F-HEAD-L. | R-HEAD-L. | F-MARS-L. | No. BOAD | F-MARKER | R-MARKER | F CAB-L | R CAB-L | FIRE BOX | FIRE BOX | |
| 実施配線 | F-HEAD-L. | R-HEAD-L. | FIRE BOX | F CAB - L | |||||||
| Multiple Lights #1 | F0 | ● | ● | ● | ● | ||||||
| Multiple Lights #2 | F10 | CREW TALK | |||||||||
| Multiple Lights #3 | F12 | PLAYING WHISTLE | |||||||||
困難を極めましたが、完成、#2563 の完成時一緒にYOU TUBE にUP します
