IMON JNR キハ57 非冷房 初期　製作記録
新潟県　O様　キット製作・DCC化御依頼

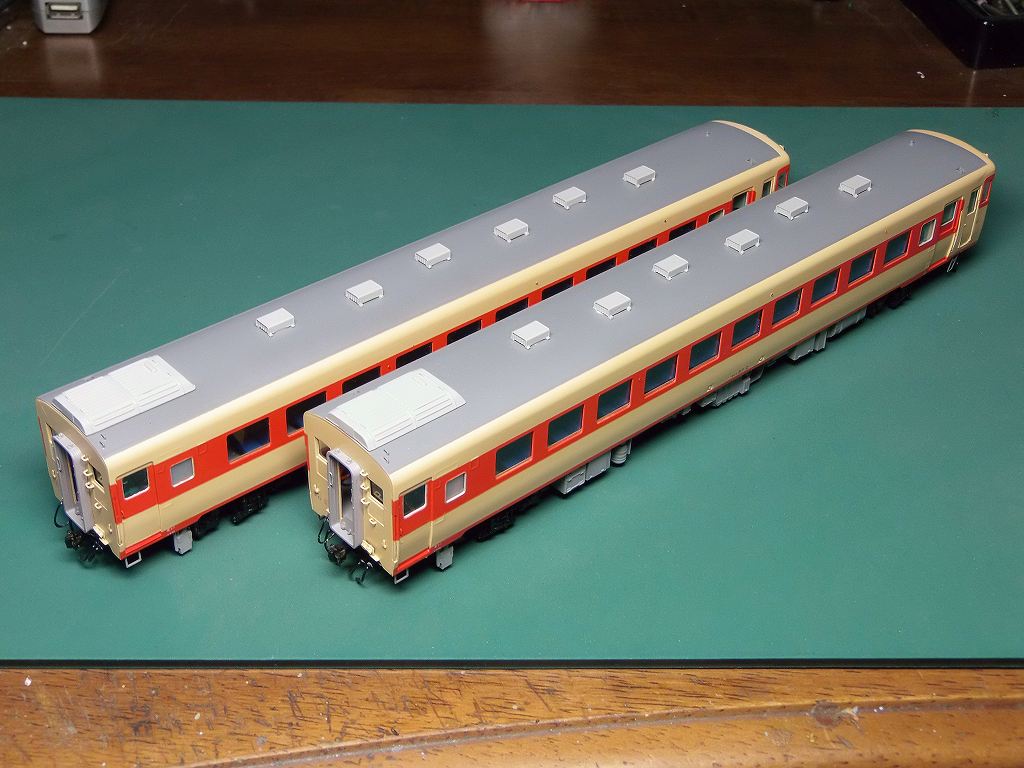

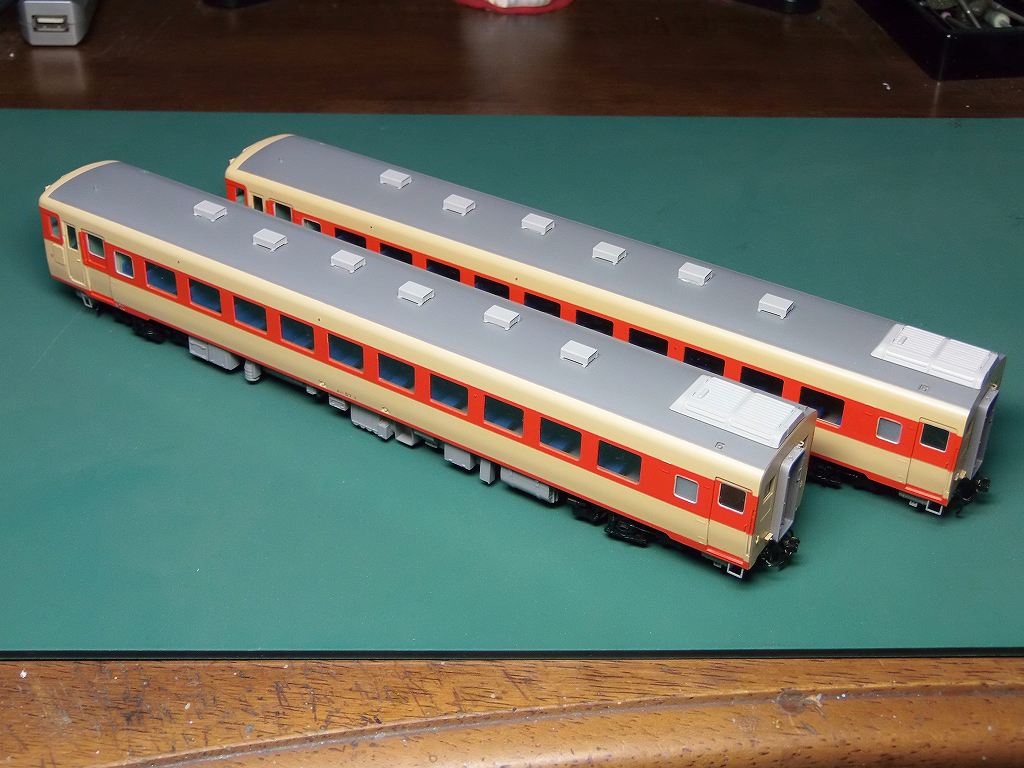

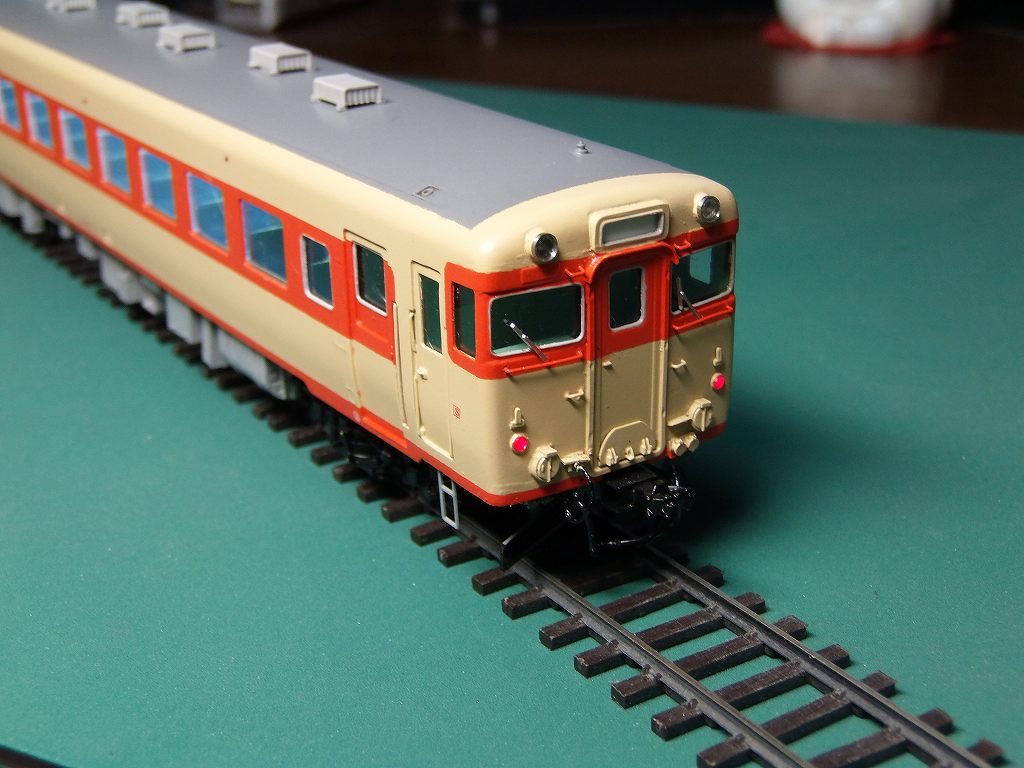

2017/10/1　完成しました







色々、欠品騒動がありましたが、無事、完成いたしました











ヘッドライト、LED球 φ3.0 電球色に変更搭載　⇒　やはり、いい感じの点灯です



テールランプ、明るさも、ちょうど良い、抵抗を使用しました

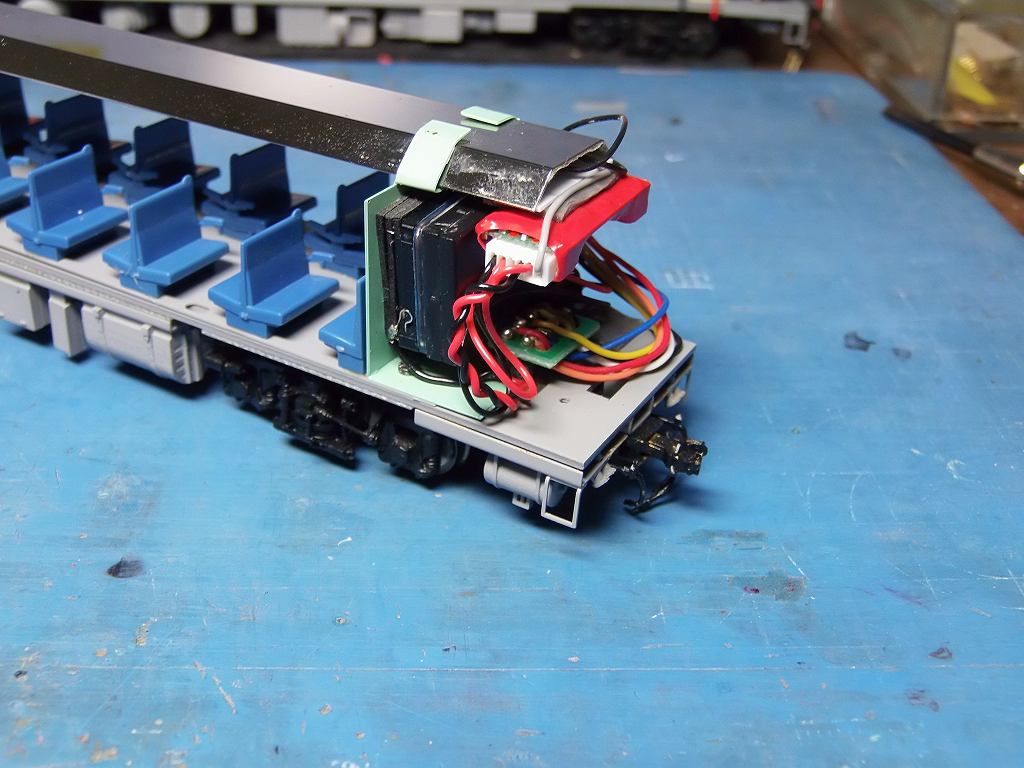

室内灯は、まんべんなく、照らせるように、0.5t のプラ板をカバーに使用しました



DIGITRAX SDN136SP,　ESU のキュービックスピーカー使用

音源は、モデルランド田中様　キハ52 を使用いたしましたが、
警笛が寝ぼけた音なので自作に入れ替えをしました

設定CV値　

アドレスは　#57 に設定

キハ57 2 は、逆転設定をしています

2輌ともタイムテーブルを設定して、2/13 のギヤ比に対処しようとしています
大体の設定は、CV66,CV95 の値を変更して速度を合わせて下さい

IMON キハ57 #1	アドレス	#57	SDN136SP
ファンクションキー	CV番号	.	デコーダの電線色
.	.	.	白	黄	緑
電線ごとの数値	.	.	01[01]	02[02]	04[04]
ライト	.	.	ヘッドライト	テールライト	室内灯
F0 前進	CV33	05	●		●
F0 後進	CV34	06		●	●
F1	CV35	0	.	.	.
F2	CV36	0	.	.	.
F3	CV37	0	.	.	.
.	CV03	04	.	.	.
.	CV04	03	.	.	.
.	CV13	207	.	.	.
.	CV29	22	.	.	.
.	CV58	09	.	.	.
.	CV66	48	.	.	.
.	CV95	48	.	.	.
.	.	.	.	.	.
IMON キハ57 #2	アドレス	#57	SDN136SP
ファンクションキー	CV番号	.	デコーダの電線色
.	.	.	白	黄	緑
電線ごとの数値	.	.	01[01]	02[02]	04[04]
ライト	.	.	ヘッドライト	テールライト	室内灯
F0 前進	CV33	05	.●		●
F0 後進	CV34	06		.●	●
F1	CV35	0	.	.	.
F2	CV36	0	.	.	.
F3	CV37	0	.	.	.
.	CV03	04	.	.	.
.	CV04	03	.	.	.
.	CV13	207	.	.	.
.	CV29	23	.	.	.
.	CV58	09	.	.	.
.	CV66	48	.	.	.
.	CV95	48	.	.	.

手こずった割に良く出来ています
可愛がってやって下さい
完成です

---------------------------------------------------------------------------

製作記録

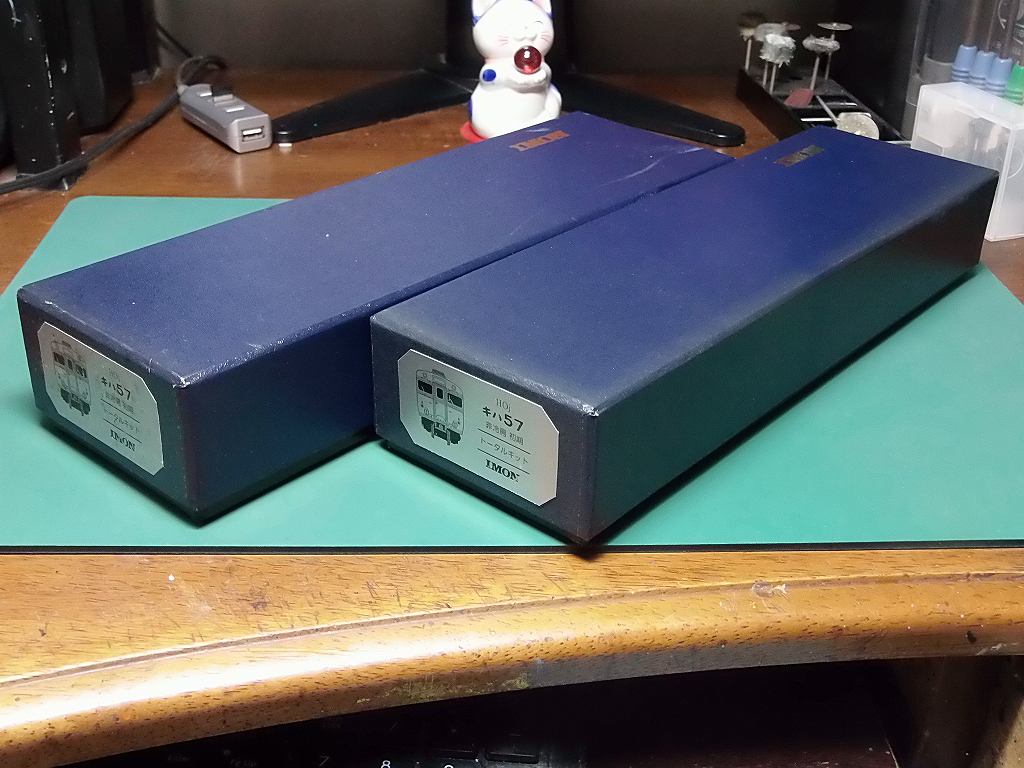

車輛、キットが届いています

IMON　キハ57 非冷房・初期　2l輌DCC化改造項目

キット組み立て・全塗装完成　(素組み完成仕様)

SDN136PS (音源　モデルランド田中製キハ58用) 装着

ヘッドライト点灯仕様

テールライト点灯仕様

室内灯LED照明装着

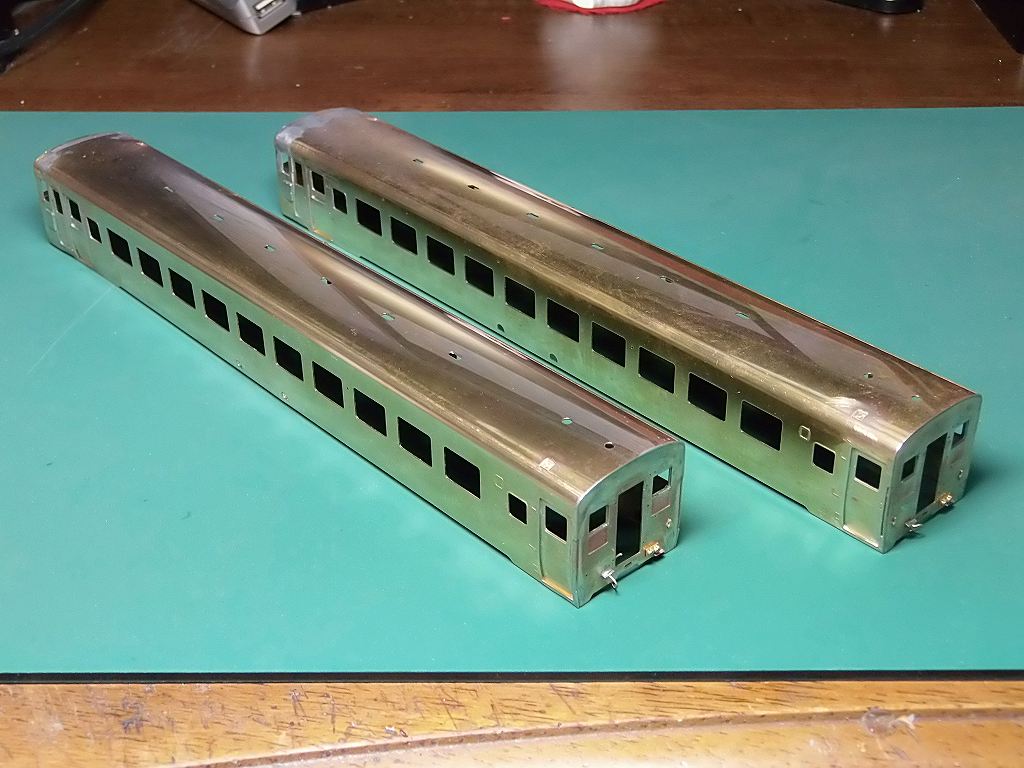

2017/9/5　箱に組み始めましたが、、、

初日から、部品違いの発覚です

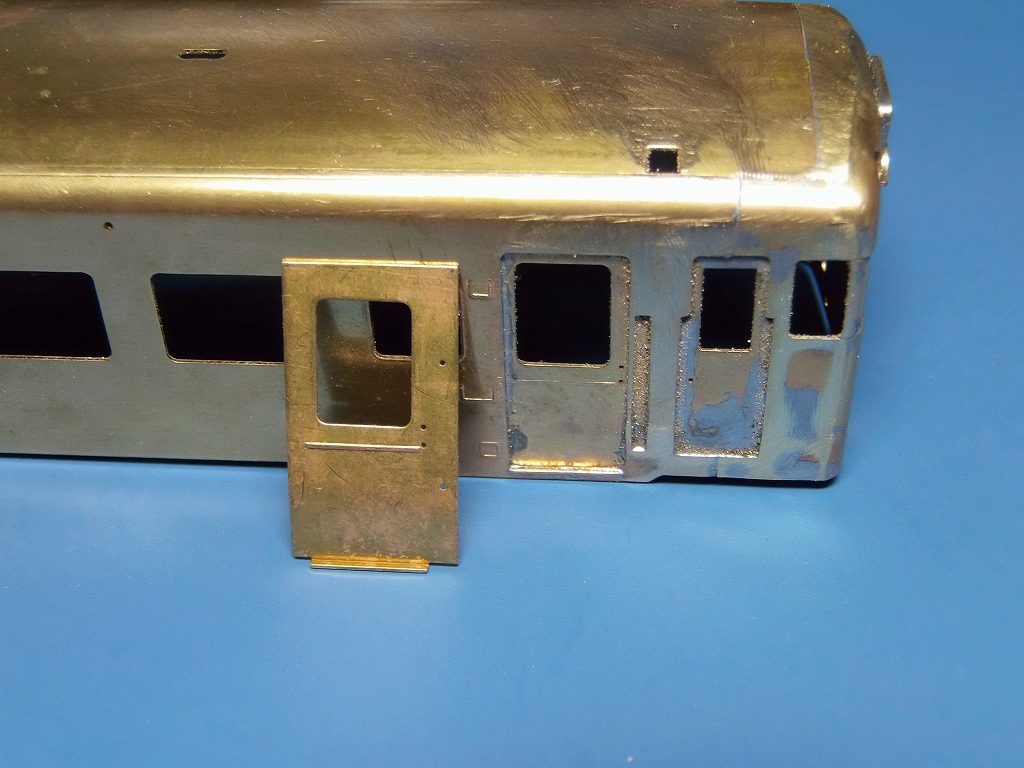

3-3 ドアA の部品が違っていました



3-6 ドアB は、ありまして、半田付けしました
誤入のこのドア、3-6 ドアBに似ていますが、手摺りの穴位置が違います
因って、ドアBが2枚入っていたわけではありません
⇒　全くの異物が混入していたわけです

IMONさん、「3-3 ドアA」 の正規部品を、1個、至急送って頂きたいと思います

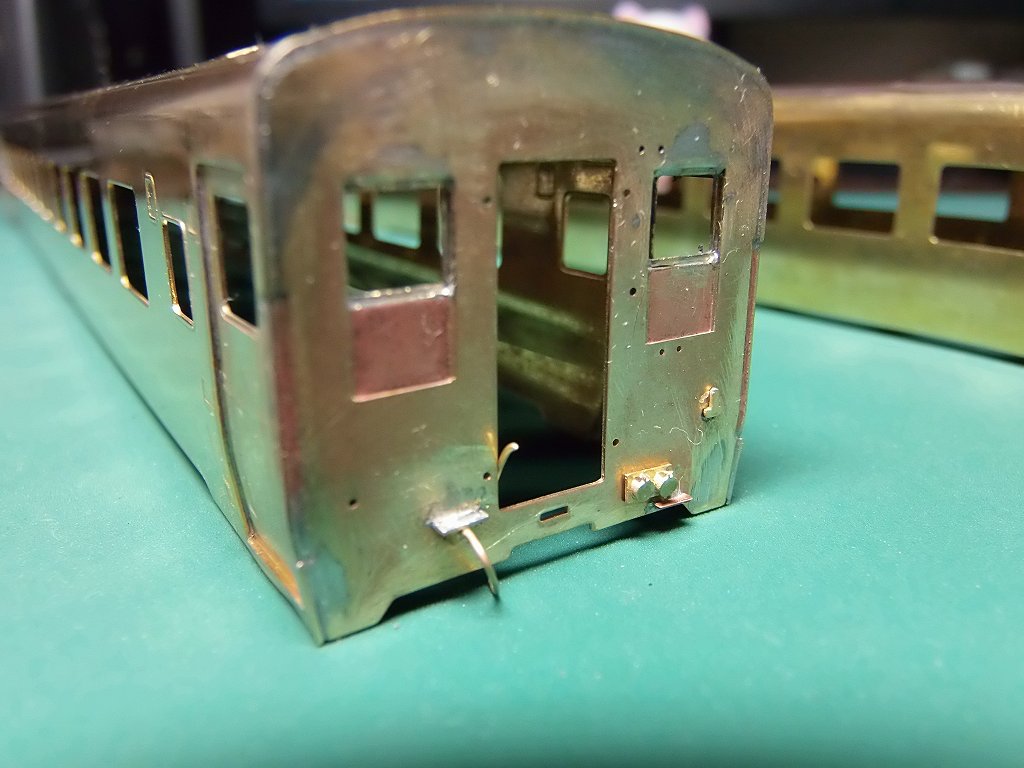

この妻(前)面、非常に精度が悪いのです、四苦八苦して、装着しましたが、
裾の高さ、肩幅が合いません、半田盛の修正も、かなり難しそうです
裾は、ヤスって誤魔化すしかありません

窓枠A・B の装着が位置決めしにくく、難しいので、箱に組む前に半田付けしました
方向幕のロスト部品の位置決めも同様、大変難しいです
治具又は、位置決めの穴、引っ掛かり(突起)が欲しいと思います

私は、ライトケースは、方向、出代を全体的に見ながら半田付けするので、
先に箱に組んでしまいます

しかし、初日から、部品誤入等に見舞われ、前途多難ですね
10輌製作しなくてはならないのですヨ　⇒　すごく疲れました

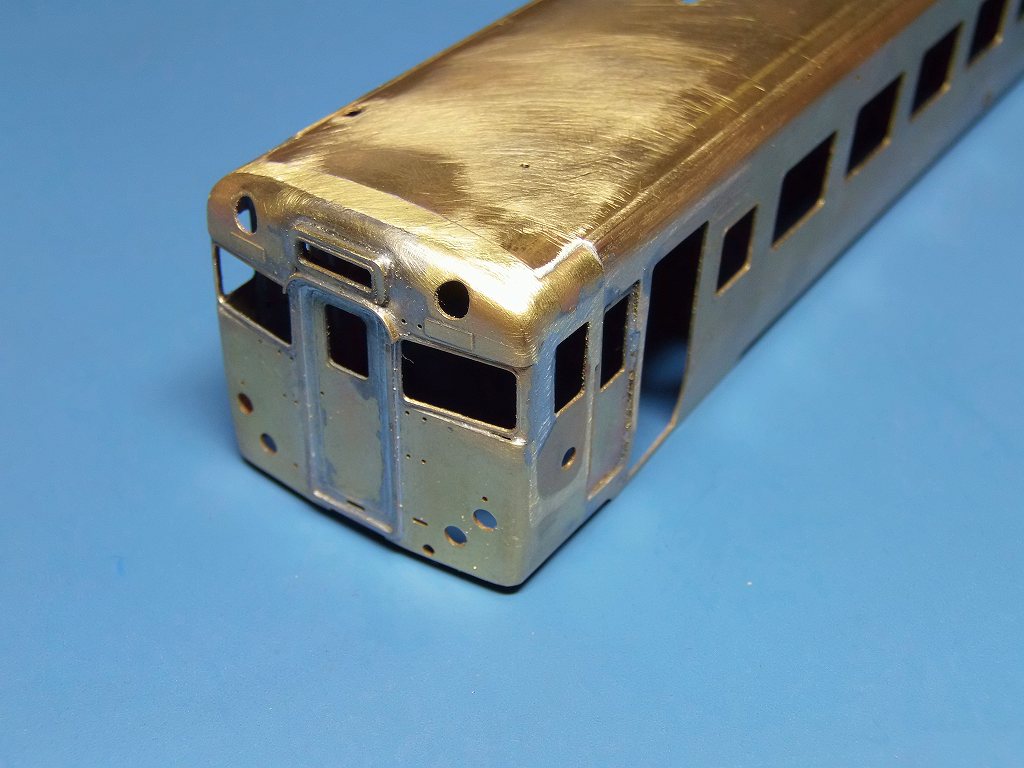

2017/9/6　もう一台箱に組みました



こちらのキットは、ドアは大丈夫でした
IMONさんに誤入ドア部品をお願いしました　⇒　手配を快く受けて頂けました
部品が届くまでは、こちらの車輛をメインに組みあげようと思っています



明日は、手すり・ステップを取り付けます

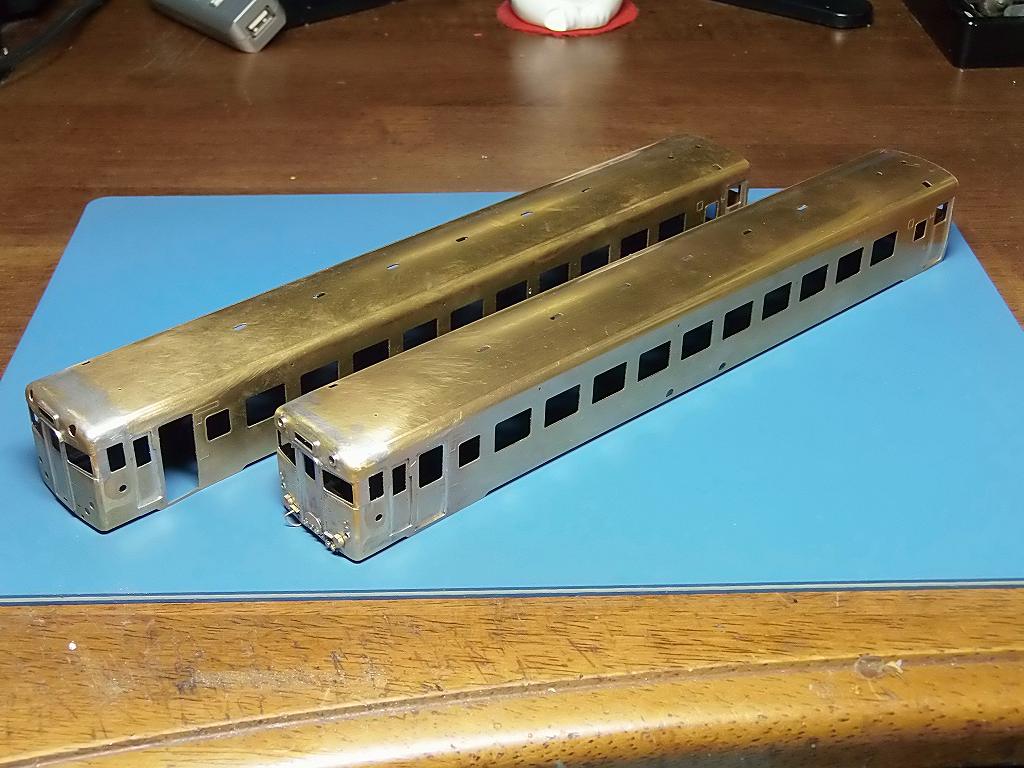

2017/9/7　IMONさんから、ドアが届きました

さすがに、IMONさん、早いですよ

で、車体を組み上げるべく、ステップ・手すりは後にして一気に組み上げに掛かったのです





ステップ・手すりを残し、又、塗装後接着の部品を除き組み上げたのですが、、、、

今度は、部品が欠品なのです



3-16 給水口、4個 (1輌分)共、欠品です
⇒　もう一台の部品としては、4個入っていましたので、
これは、完璧に入れ忘れですね





2-21　ランプ掛けが、1個足りません



普通に、こう言った、一袋、2個入りの部品で、1個だけないのは、
組手の方での紛失がほとんどなのですが、、、、
私も、探しました、開けたビニール袋、開けたビニール袋は、
箱に保管して置く癖にしてあるのです
ライトのレンズとか、袋から出したつもりが、袋に静電気のせいで、
くっついたまま袋に張り付いている事がママあるので、そう言う癖にしてあるのです
しかし、ロスト部品ですから、袋から出やすいですし、静電気も帯びませんので、
袋に残る事はまず無いでしょう

私は、部品を袋から取り出すと、小さなクリヤーケースに見出し番号を
テープに書いて貼り付け、その中に袋から、取り出して保管します
⇒　半田付けする際に、部品、一種類ずつ取り出して、数を確認します

しかし、この度は、入って無かったのです

3-16 給水口、4個 (1輌分)、欠品

2-21　ランプ掛けが、1個欠品

IMONさん、またもや、宜しくお願いします

明日は、手すり・ステップを半田付けします

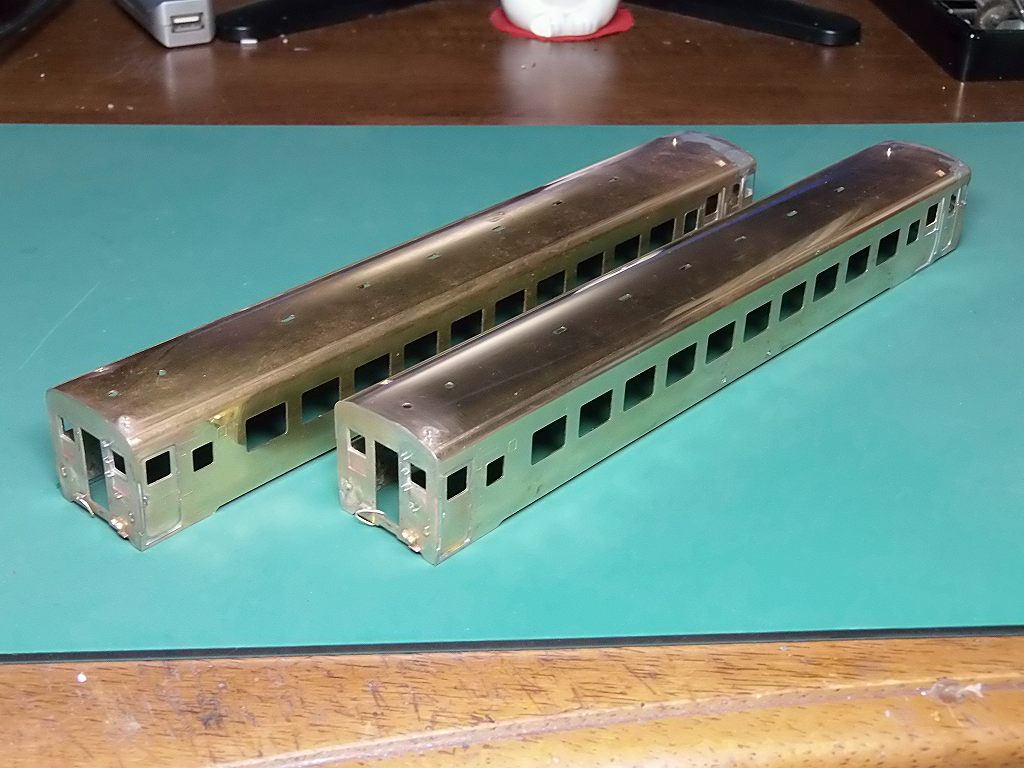

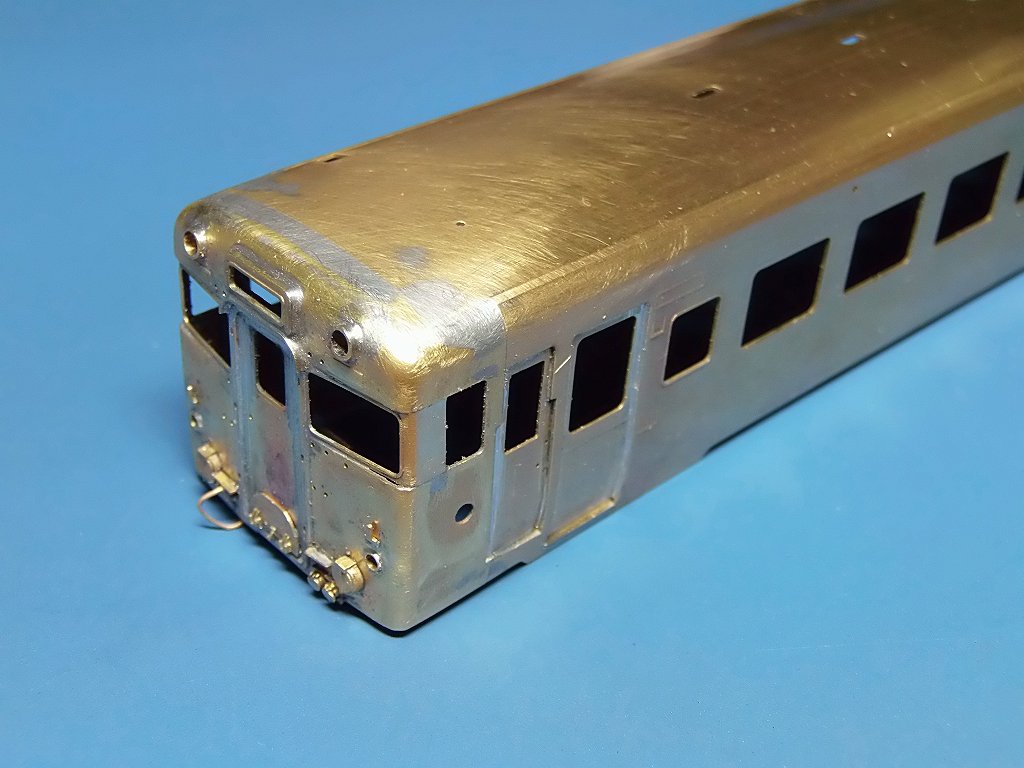

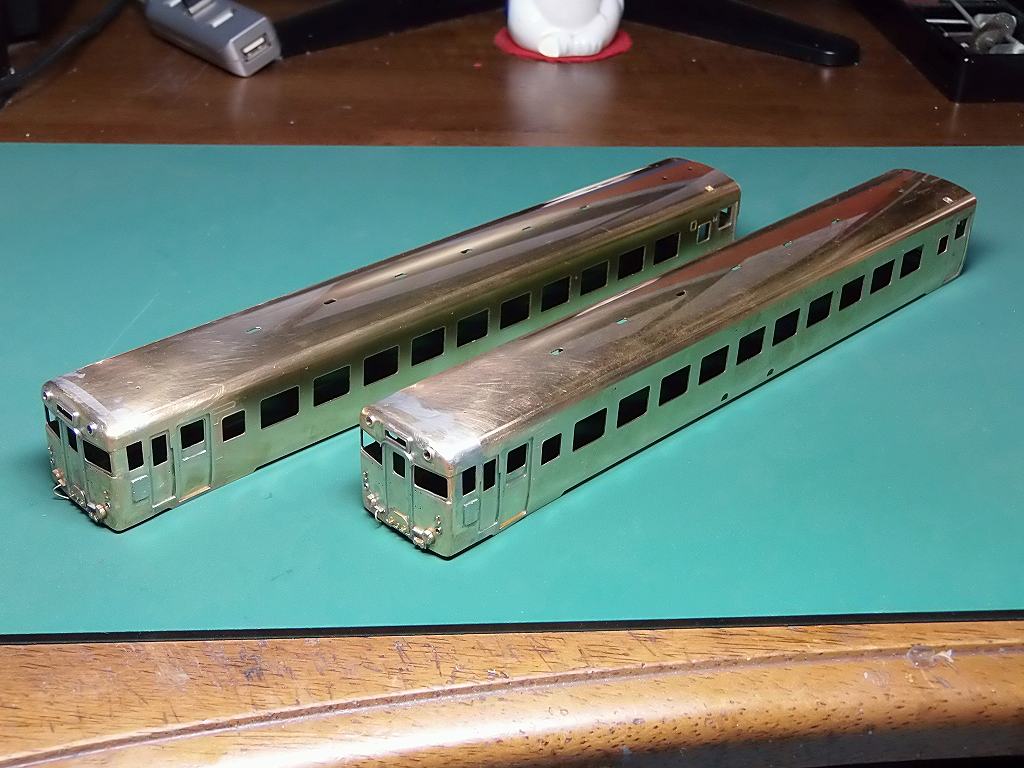

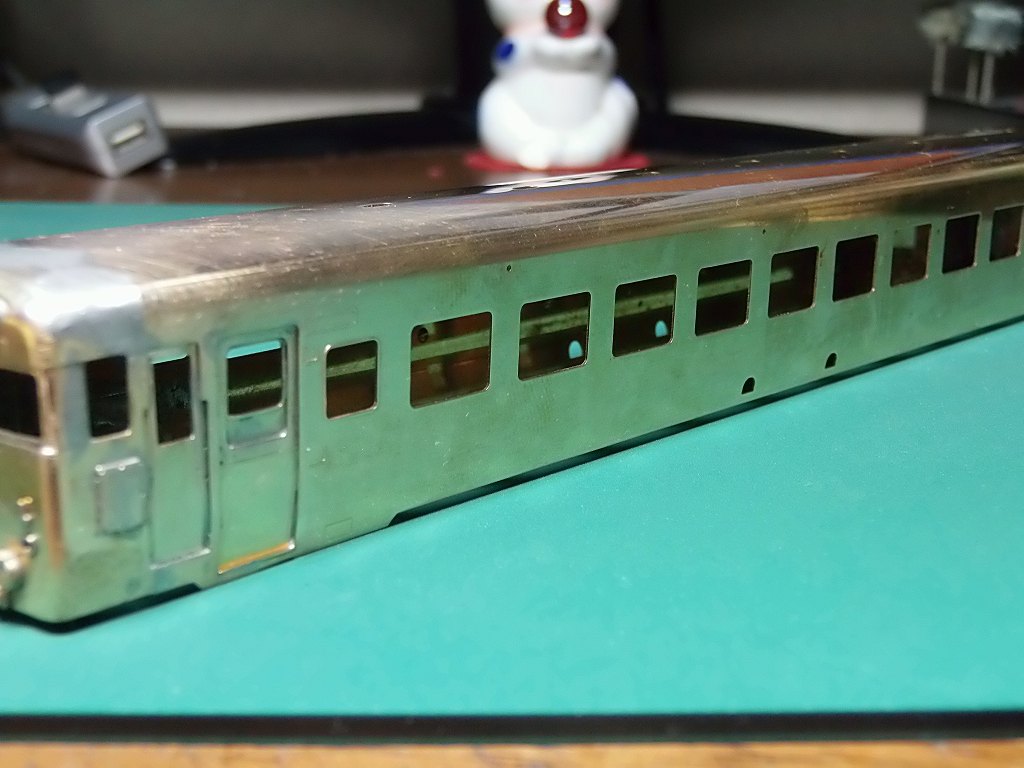

2017/9/9　車体が出来ました

IMONさんより給水口が届き、遅れている事もあり、一気に組み上げました





今回、気が付いたこと

部品がいい加減なのです　⇒　部品の1〜3で、ステップ・手すりの数がデタラメなのです
多めに、一掴み掴んだだけ入れたと言う感じなのです
また、一部手すりの長さの違うものも入っていたりで、一々、長さを当たらなければなりません

後、驚いたのは、アングルの取付治具が、キハ57、2輌のうち、1輌にしか入っていないのです
また、欠品と、思って捜し回りましたヨ

そんなん、ケチって管理するより、ちゃんと余分になっても1キットの部品表に記載されている
数量は入れるべきです
入れているキットと、入れていないキットを分けて管理する方が面倒でしょう

ずさんだと思います

ちゃんとしたメーカーの生産管理に在籍していた、リタイヤ組の人を現場に付けて
管理させた方が宜しいようで、、、、

まぁ、それでも、許せている理由は、クレーム部品の対応です
⇒　翌日には、岡山に届いたのです

工房は大したこと有りませんが、営業の方は、立派な対応です
各メーカーさん、見習った方が良いですよ

明日は、キロ58・キロ27の車体製作に入ります

2017/9/13　下回りに掛かりました

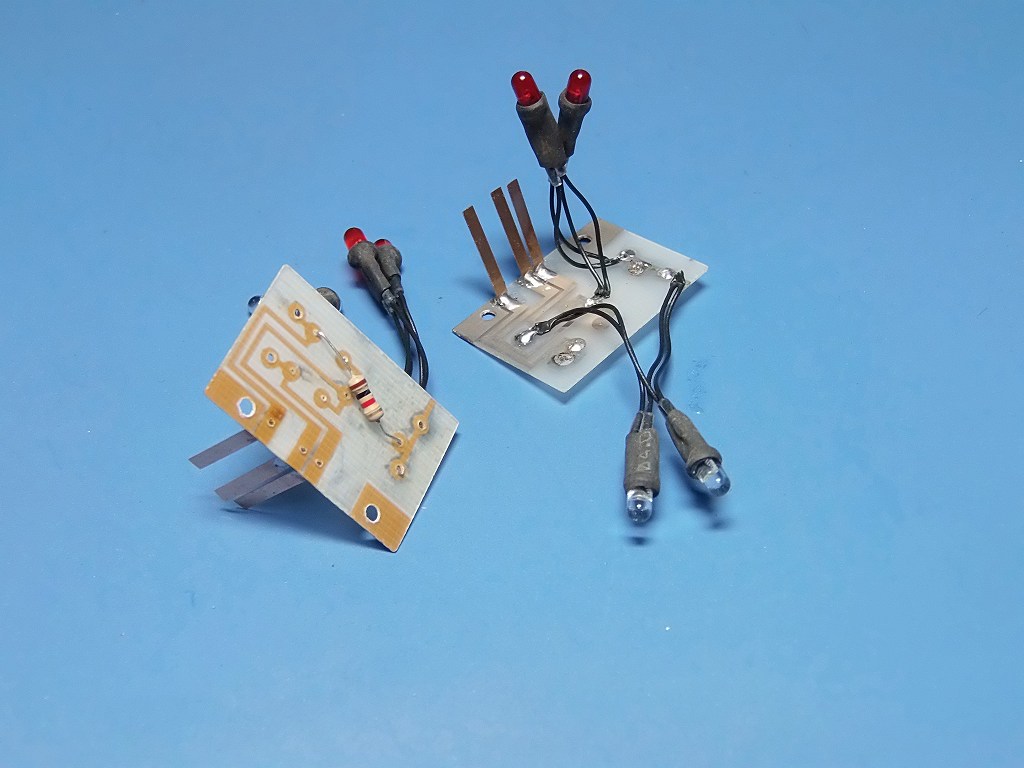

まず、基盤の改造をしました



ヘッドライト用のアンバー、φ3.0 LED球
すごい色ムラがあります

また、乾電池のDC3Vをかけると、手で掴めない程、発熱します
以前、飛ばしてしまった事があるので、信頼のある、φ3.0 LED球　電球色に交換します
言っちゃ悪いが、付属部品の LED は、ボロです



この基盤に半田付けする時は要注意

精密基盤用の半田を使うか、半田付け後、よく洗浄しないと、電気がチョビ漏れします

IMON さん、はっきり申し上げて、DCC対応としては、遅れています

市販の外国製デコーダーは、プラスコモンですが、
IMON さんのDCアナログ基盤は、DCC対応の8Pプラグを設置しながら、
設計は、マイナスコモンの配電基盤となっています

ですから、上の写真のように配線を改造します
⇒　危険をおかしても、8Pプラグの青線、黄色線を入れ替えてまで改造します



特に、床下のON-OFFスイッチを有効にする為の改造なのです

青線、黄色線を入れ替えなくても、青線側で、ON-OFF スイッチが
動作するようにしてください
そうすれば、あまりいじらなくても組み立てできます

もう、DCC技術では、外国に負けました
ここは、PNP-NPNの設計思想も含め、受け入れ、回路を設計するべきです

あすから、足回りの組み立てを行います

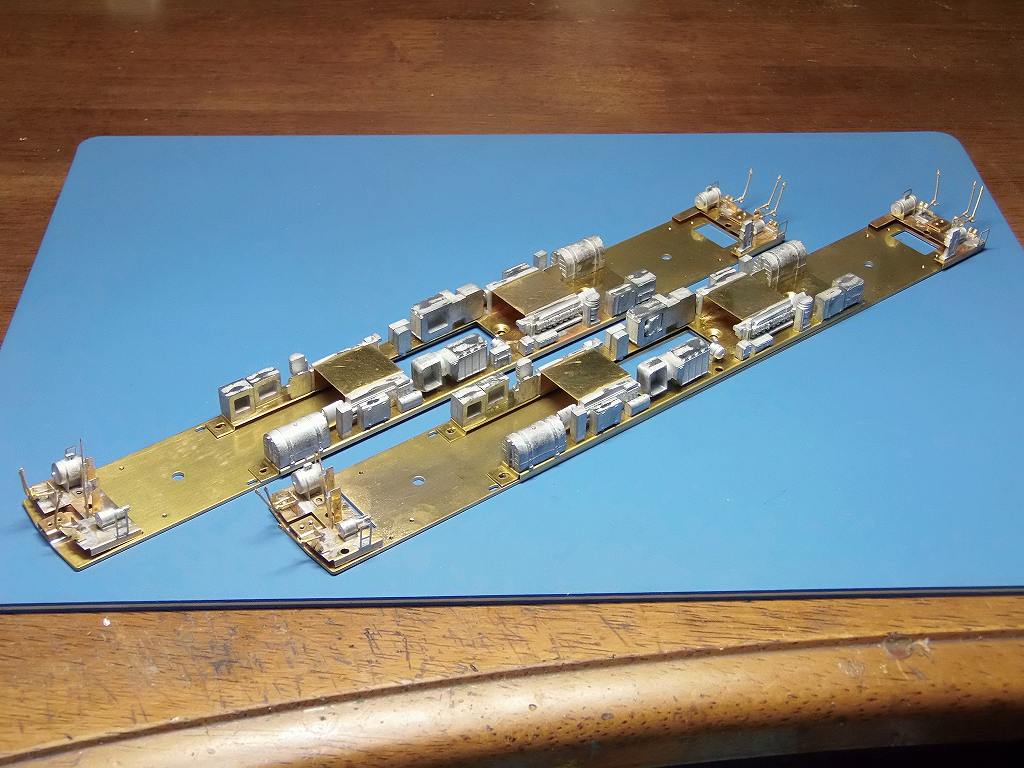

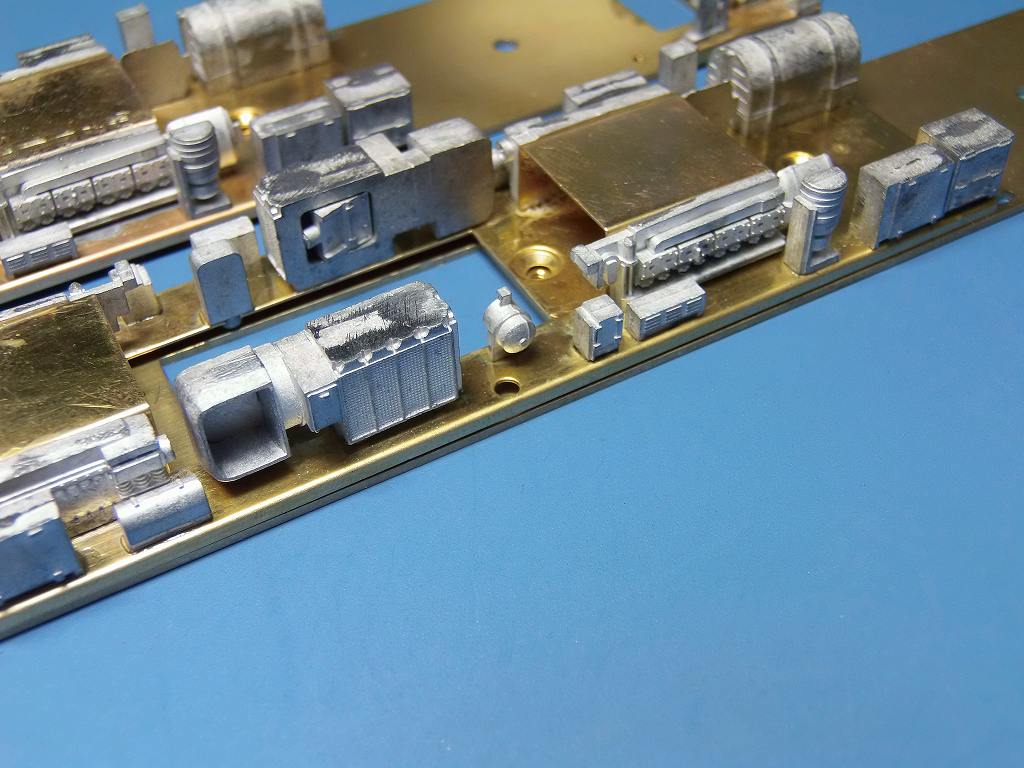

2017/9/14　床下機器を組み立てました





本日の作業、又、欠品です

8-4 接触器箱B　1個欠品　⇒　取り付けられず保留
この欠品病、まだまだ続きそうなので、今、組み立て中の4台が組み立て完了まで待って、
欠品部品をまとめて請求します

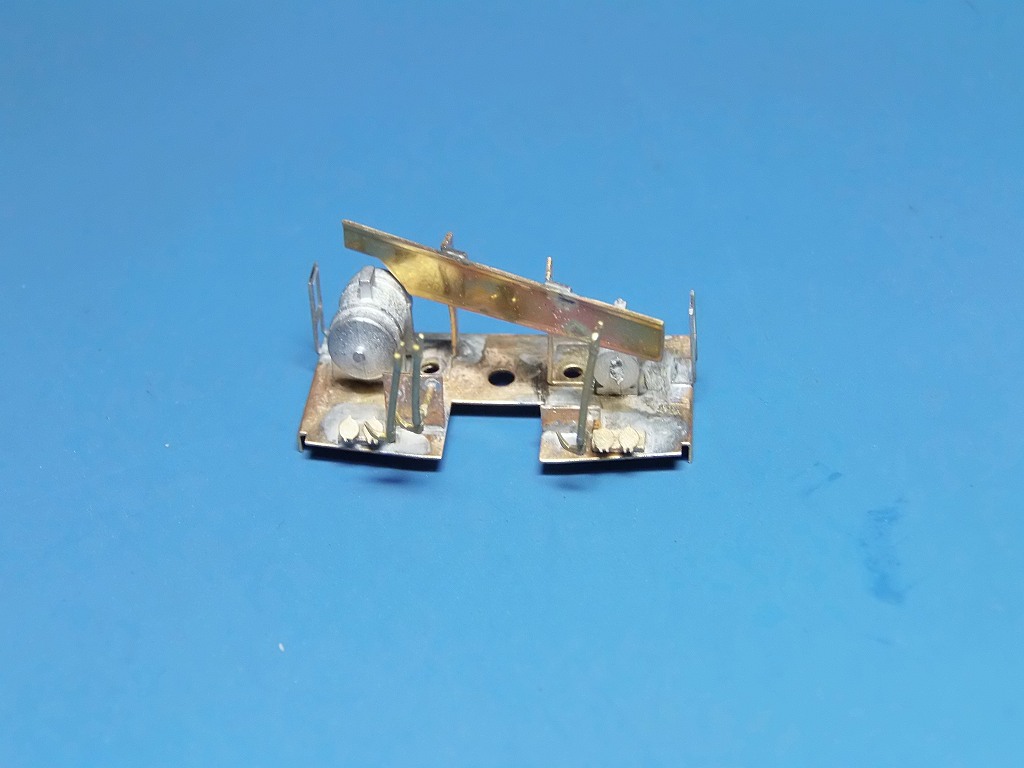

処で、部品表に無い、スノープラウが入っていました



当方としては、ありがたく、装着しましたが、部品表に無い物が、
組み立て図に表記されている訳も無く想像で取り付けました

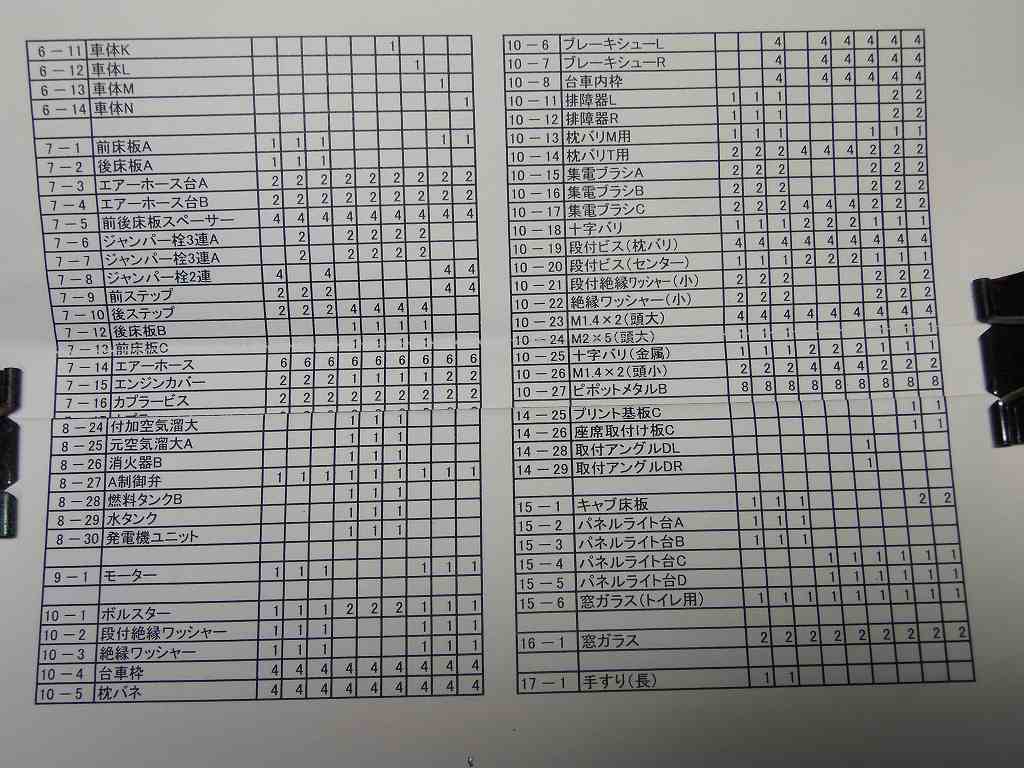

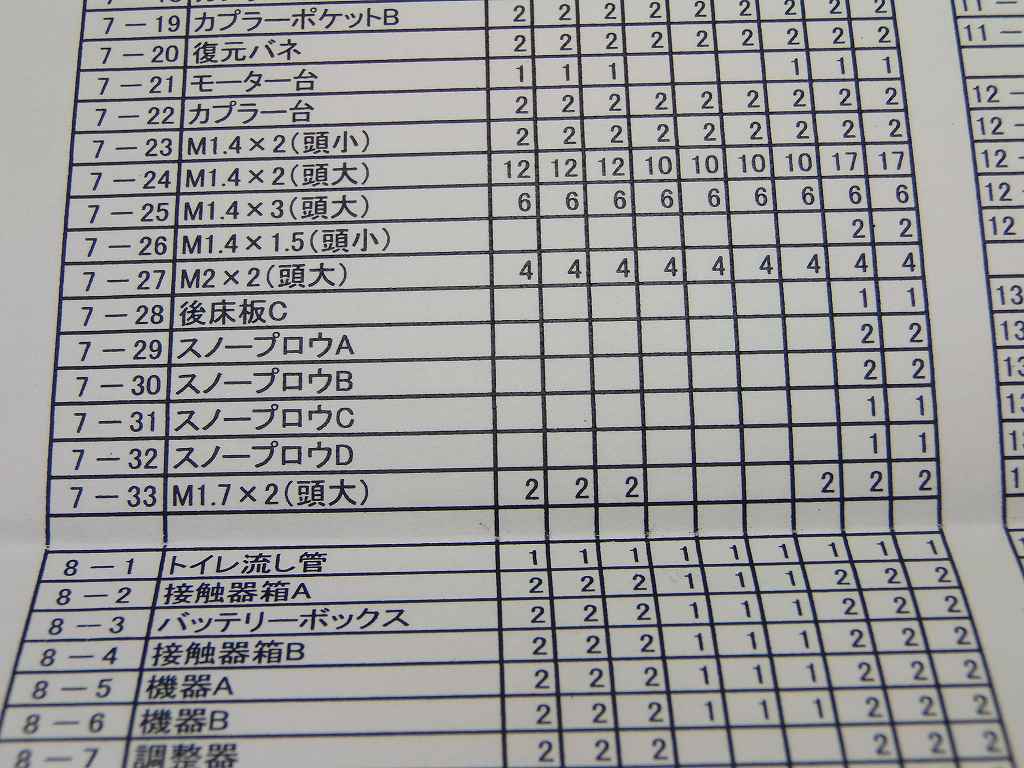

キハ57は、左から、1,2番目の列です　⇒　空欄となっています

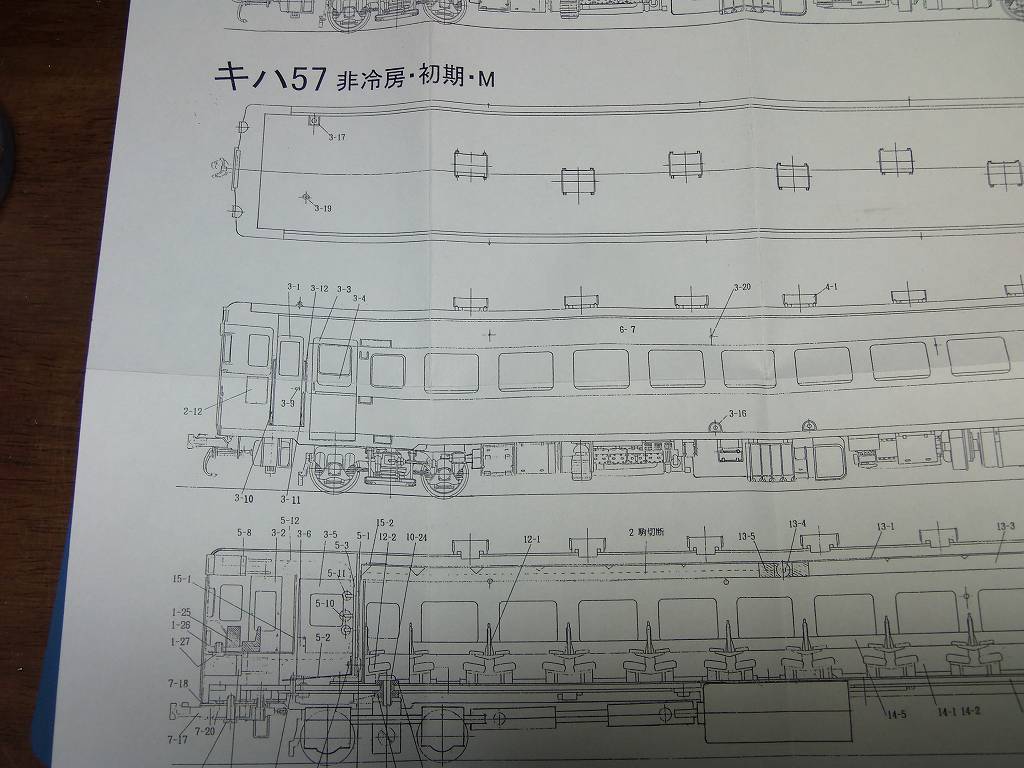

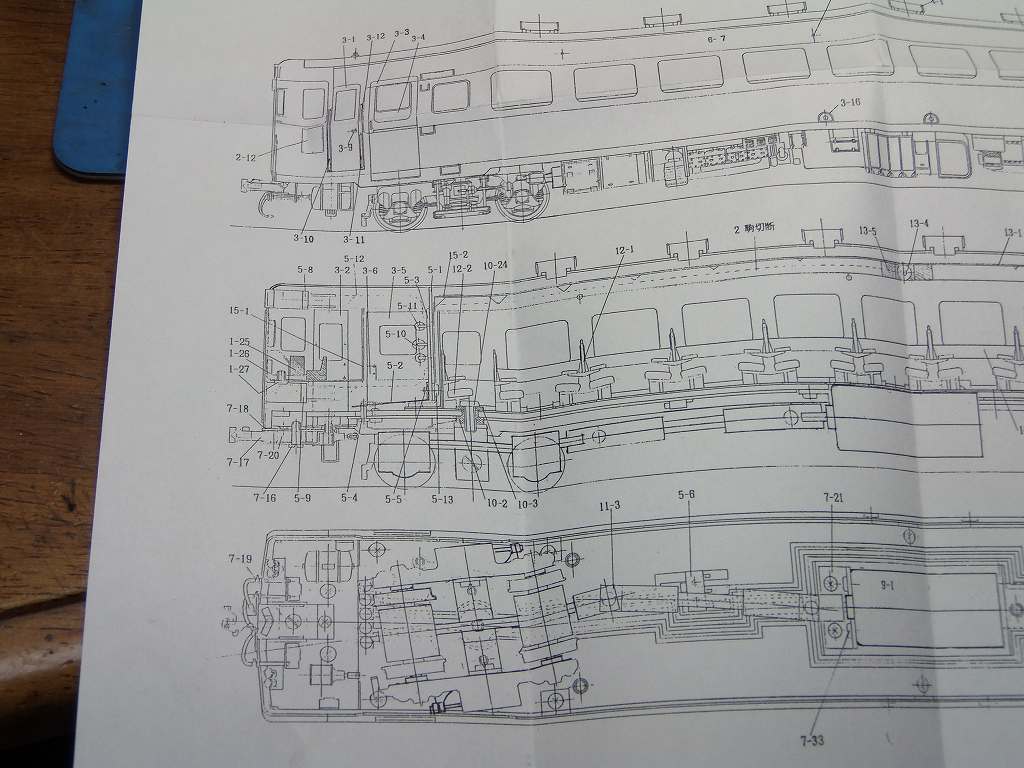

平面・側面図

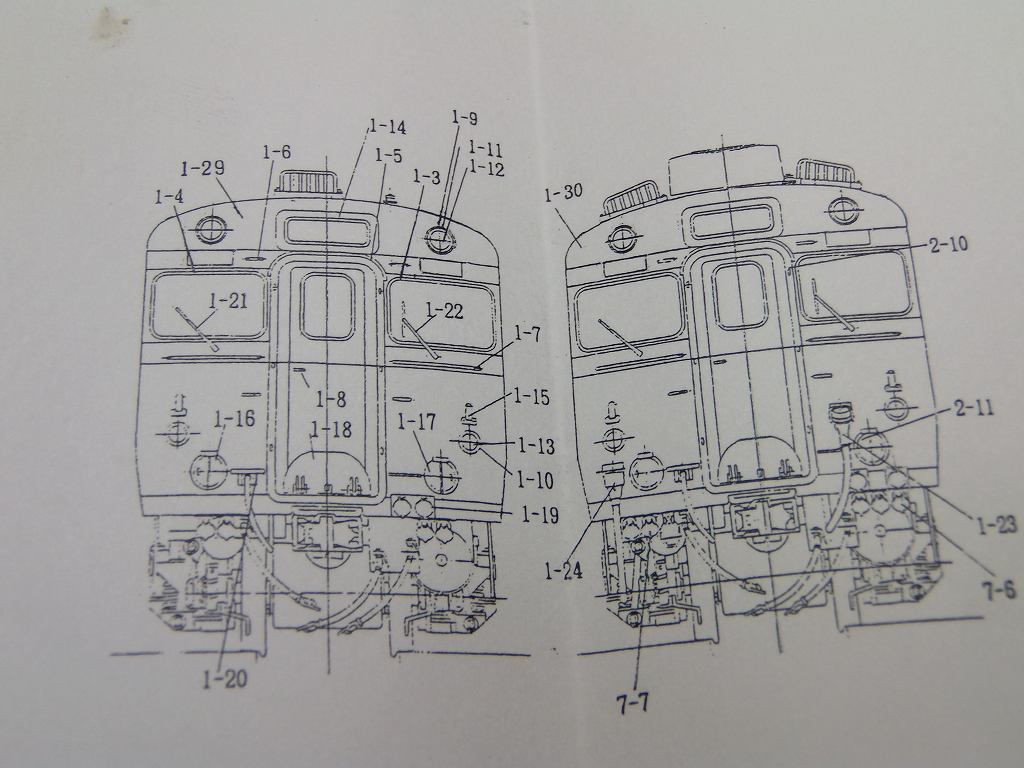

正面図

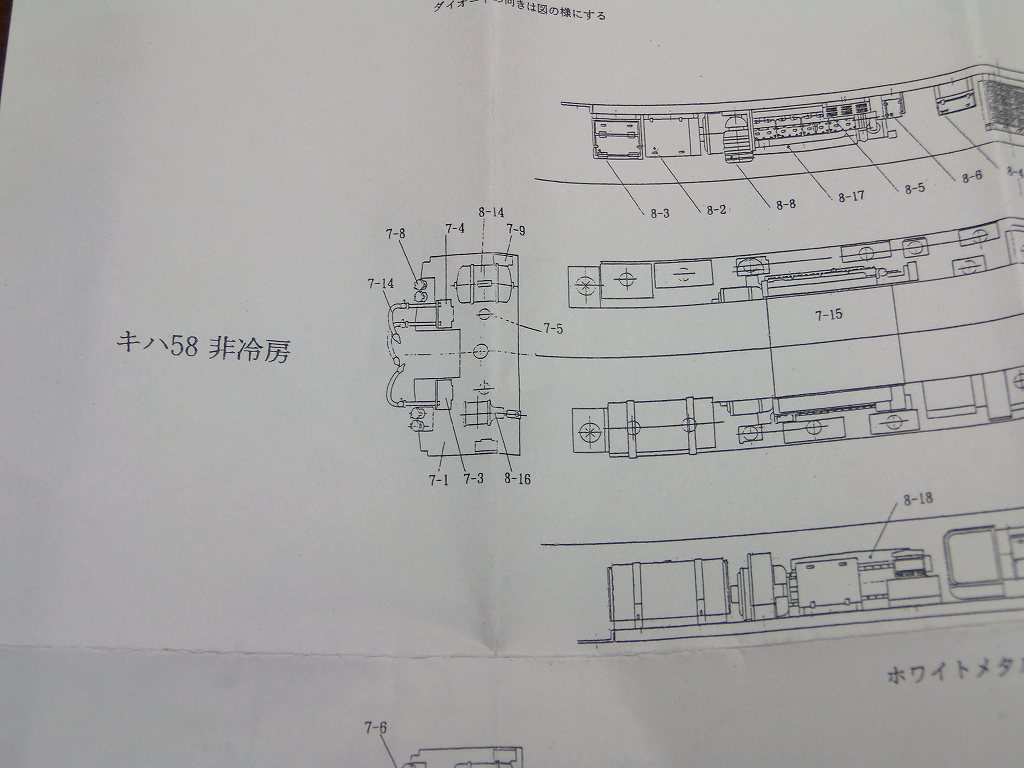

床下機器組み立て図

いずれの組み立て図に記載されていません

IMONさんに質問

スノープラウは、付属部品なのですか?
それとも、私は、誤入部品を蛇足で付けた事になるのでしょうか?
⇒　付属部品設定で、表記漏れであるならば、取り付け位置をご教授、お願いします

明日は、台車を組み立てます

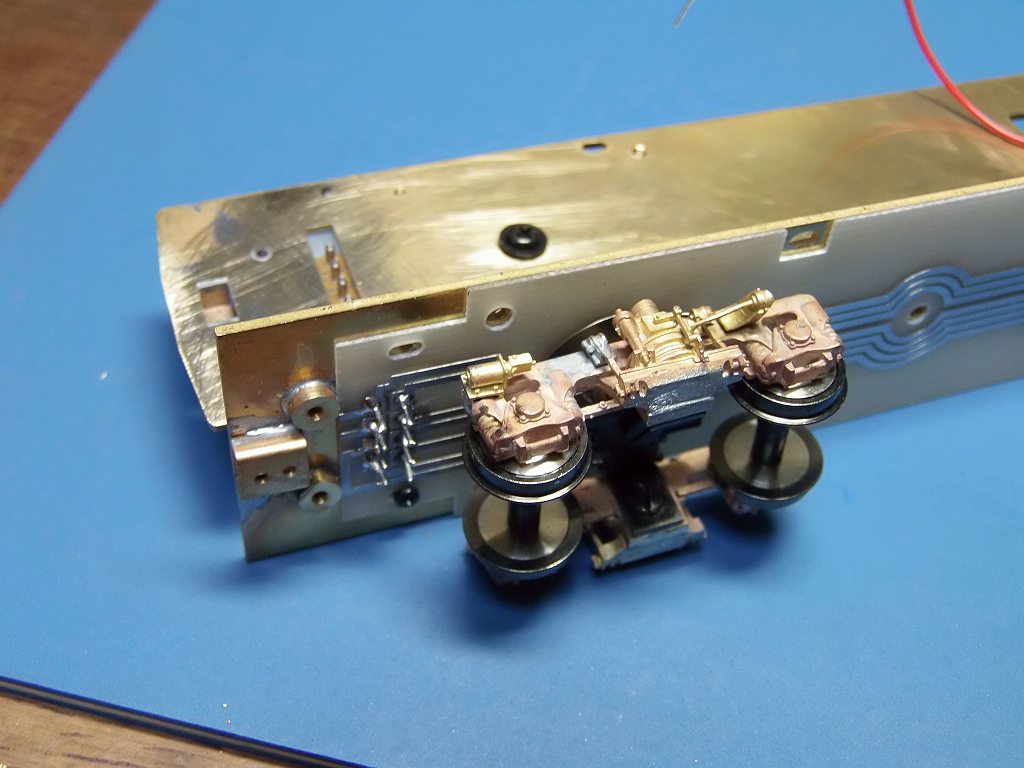

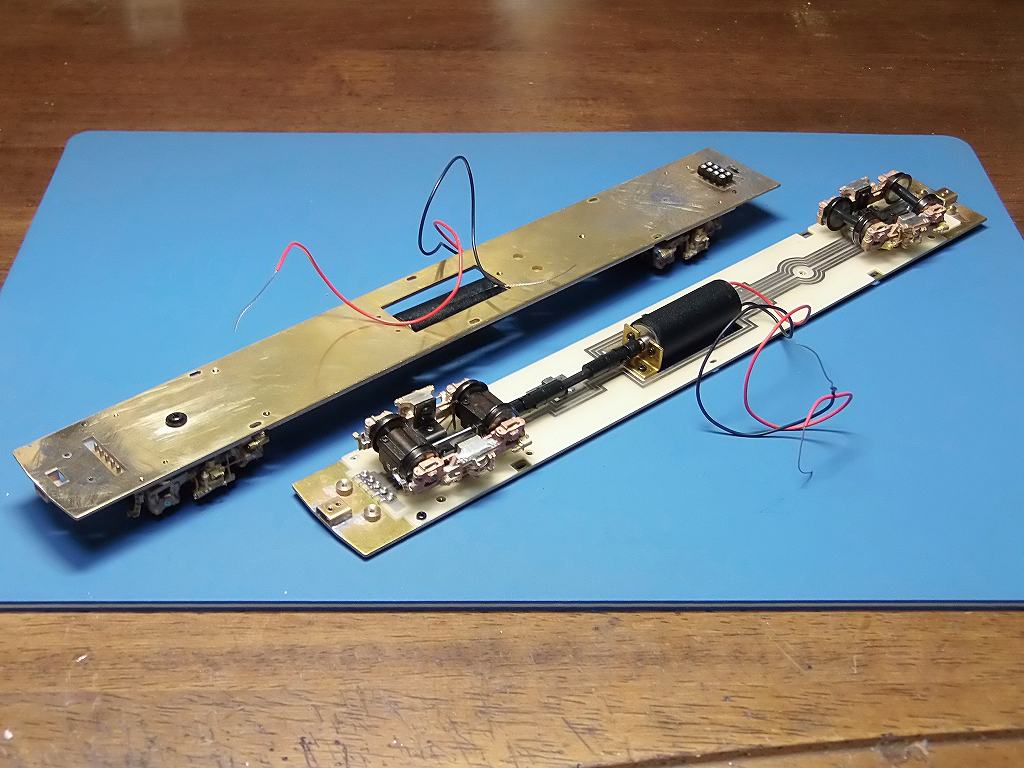

2017/9/15　組み立てが出来ました



台車が出来ました

処が、又、部品表に載っていない部品が入っているのです



台車枠を組みましたが、この部品が残ったのです



何だかブレーキシリンダーの様ですが、部品表の部番、10-1〜27に、表記されていません
又、台車組み立て図にも載っていません





車体の組み立て図には、台車にブレーキシリンダーが描かれています



拡大しましたら、どうもこの部品のようです
WEB上の実車写真にもシリンダーが写っています





で、半田付けし、取り付けました

IMON さんから、スノープラウの回答が有りました
なんで、混入したのか不明との事でした

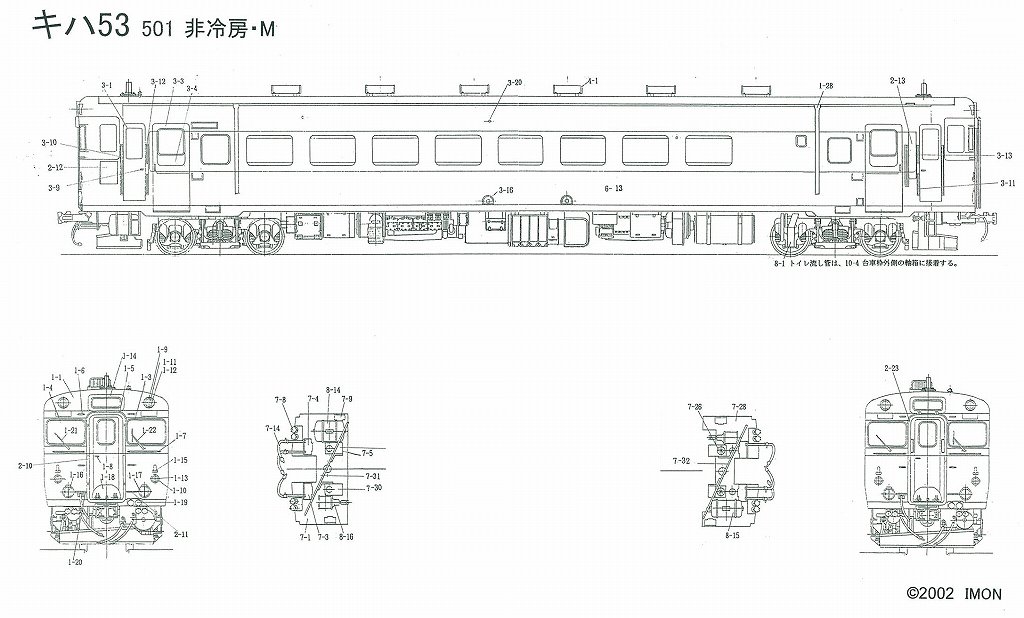

キハ53の図面には、スノープラウが載っているとの事で、参考に送って頂けました



間違いありません、この部品が、入っていました
既に、取り付けてしまいましたので、有りがたく、頂くしかありません
まぁ、軽井沢を走っていた、キハ57ですから、当然、スノープラウも着けているでしょう

今日は、欠品はありませんでしたが、ゆれ枕のロスト枝を切ってくれていたのは、良いのですが、
無理やり切ったのでしょう、折れている部品が有りました
又、排障器の先端がひどく曲がってしまっていて、修正曲げをしたところ、折損してしまいました
破損部品を請求しようと思いましたが、もう疲れました　⇒　半田付けして装着しました

ブレーキシリンダーもちゃんと取り付け方を表記した方が良いと思います
また、部品表にも入り数を記載して下さい

製品化に対する怠慢です

明日は、キロの下廻りに掛かります

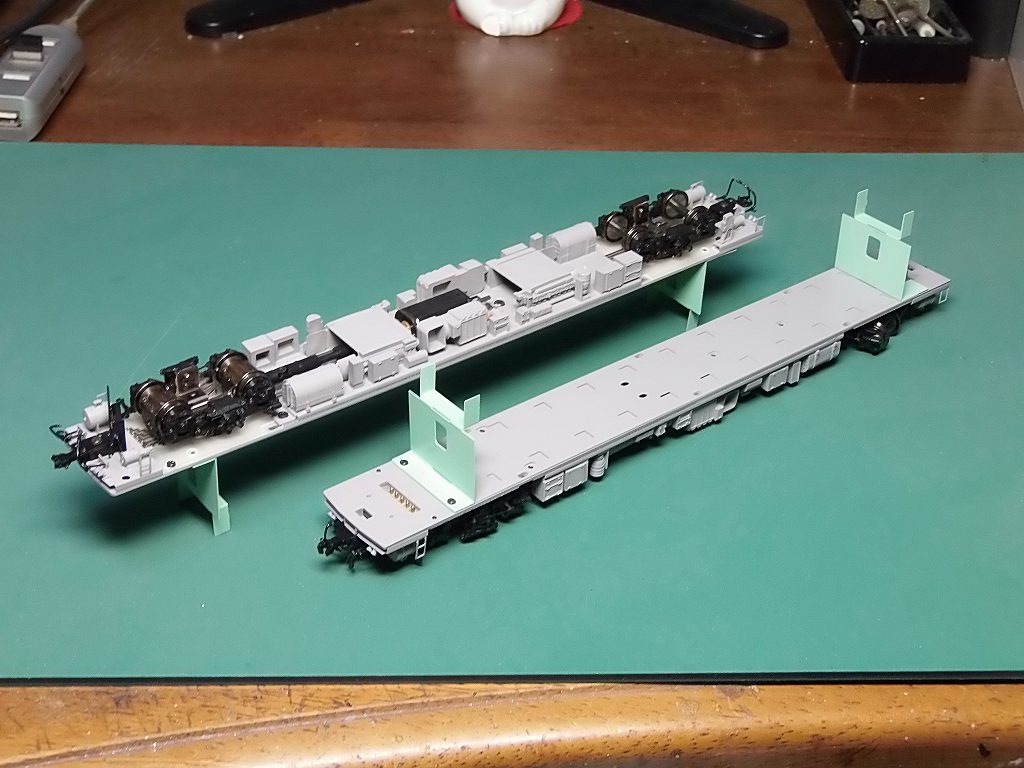

2017/9/21　下回りが出来ました



8-4 接触器箱B　1個欠品
⇒　届くまで、他のキットから抜き出して、装着し、塗装を済ませました



上周りは、室内のみ塗っています
明日から、4台一緒に車体の塗装に入ります

IMONさんより連絡あり

「部品表に無い、スノープラウ」の件



お客さんの要望で、途中から付属にしたそうで、部品表に載っていないのだそうです

それにしても、別袋に説明書共々入れるのが世の中の常識だと思いますが、、、

外注先で、自社生産で無いのでしょうね、イヤイヤ添付サービスしたような感じのやっつけ仕事ダヨ

追記、これを床板に取り付けると、やはり、エアーホースのステー、
半田じまいの出っ張りが台座に干渉します
キロ同様、塗装後削る羽目になりました

2017/9/22　上廻り塗装に掛かっています



明日は、屋根を塗って、補修します

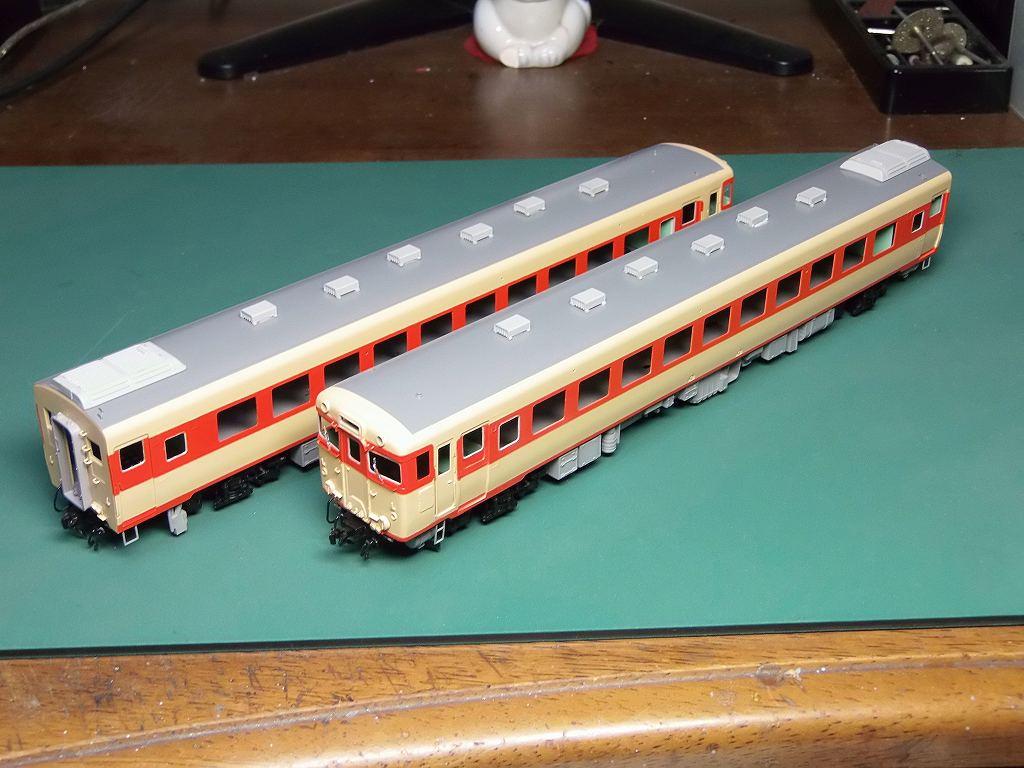

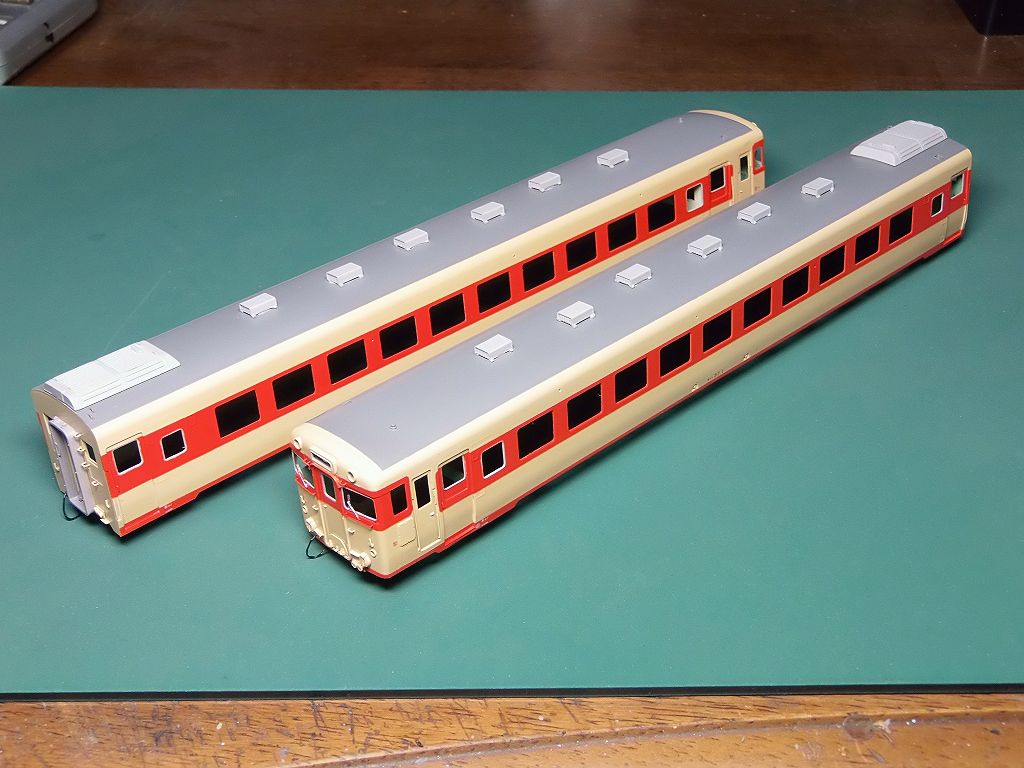

2017/9/25　塗装が出来ました



明日はデカールを装着します

2017/9/26　デカールを貼り、トップコートをかけました



車番は、キハ57 1, キハ57 2 長ナノ　と、しました

明日は、艤装に移ります

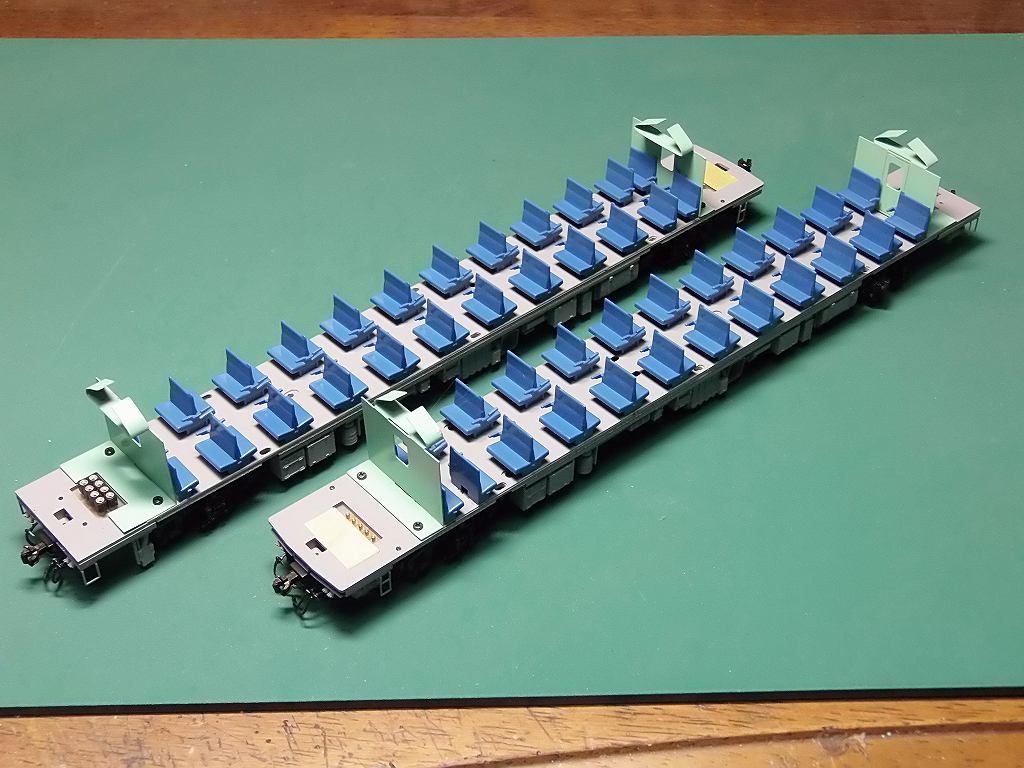

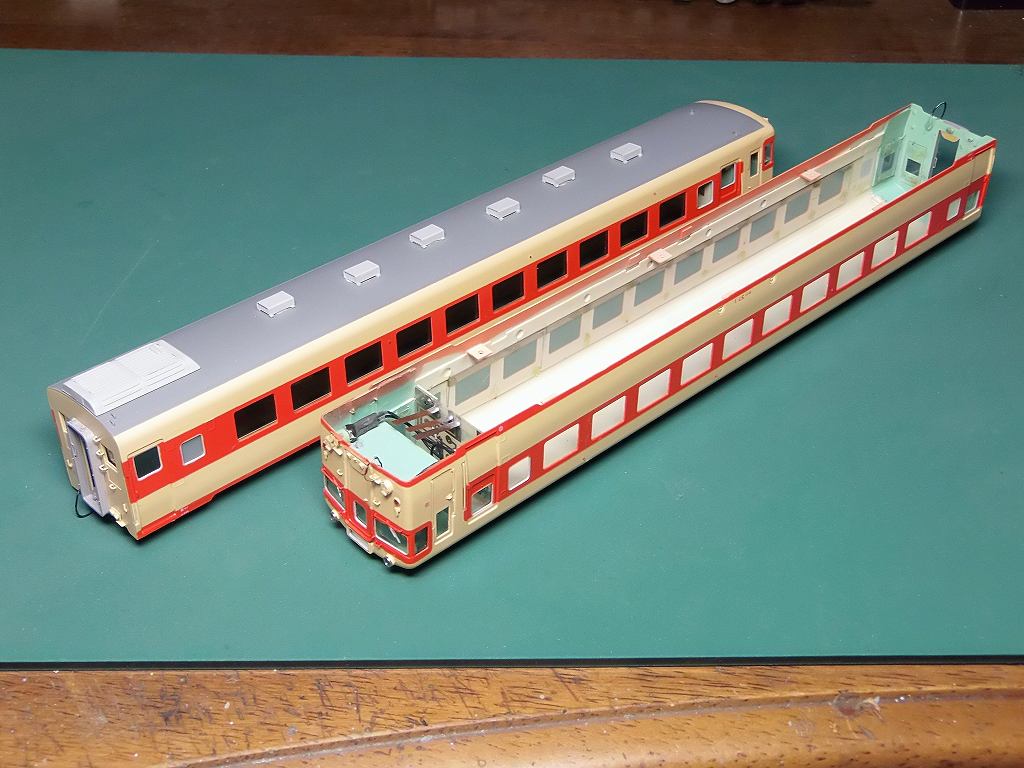

2017/9/29　車体が出来ました



窓ガラスを取り付け、艤装が出来ました



この、キハ 57 キツト、どうかしています

またまた、欠品、誤入です

�@　驚くなかれ、2輌のキットのうち一つに、窓ガラスの塩ビ板、一枚しか入っていませんでした
私の模型作り人生で、初めての事です　⇒　所有の部品を使いました

�A　車側表示灯レンズ、1個欠品です　⇒　他のキットから抜き出して装着しました

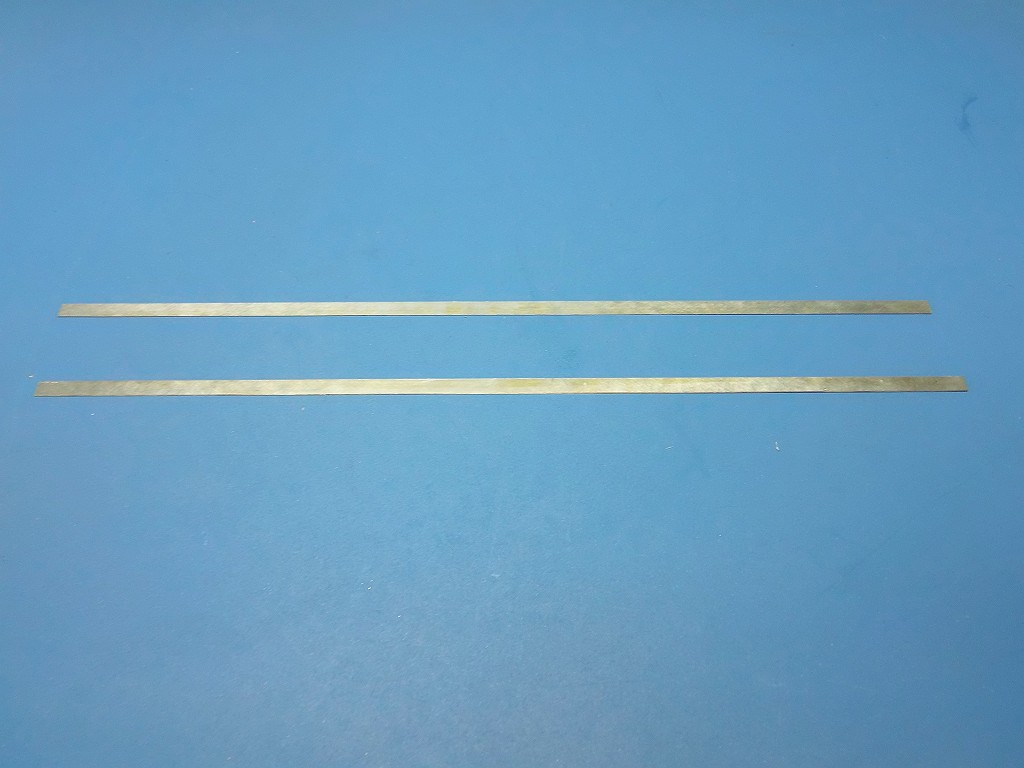

�B　エッチング窓サッシ、一つのキットに、幅の広すぎるサッシが入っていました　⇒　誤入です

他のキットから抜き出して装着しました

以下、幅が広すぎる、部品の写真です



幅をカットして装着しようとしても、板が歪むので、止めます

斜めから撮影しているので、長さが違うように見えますが、
エッチング板から切り出しましたので、同じ長さです

同じ、キハ57 のキットで、違う部品が入っているってドユコト !!

IMON さん、代品を送って下さい

明日は、DCC化を致します
